何谓HUW工法

HUW工法(中文:型钢钢板连续墙英文: H steel U steelcontinuous wall)是一种能取代拉森钢板桩、SMW工法桩、灌注桩等基坑围护的新工艺:是一种利用带止口的H型钢和带止口的U型钢板通过定位架施打并连成一体的钢墙 。

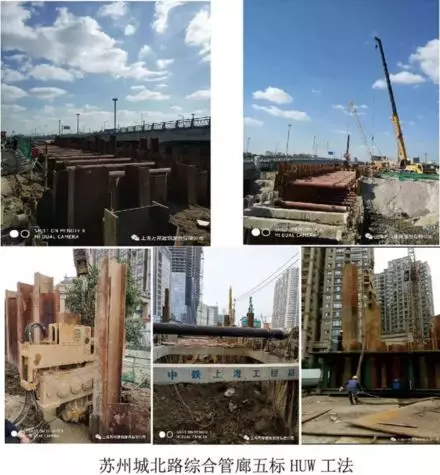

近年来 ， HUW工法通过大量的陆地、深水深基坑围护工程的实际施工 ， 大楼基础、下穿通道、管廊、高铁、大桥等各种深基坑围护工程的实际运用:该工艺安全、环保、节能、高效、高止水性等优良特性被展现得淋漓尽致 。

工法概况

1.背景技术

随着国民经济的高速发展 ， 建筑工程迅猛发展 ， 地基与基础工程中的基坑围护工程首当其冲:目前 ， 常用的基坑围护主要有地下连续墙、柱列式钻孔灌注桩、SMW 工法、拉森式钢板桩、水泥土搅拌桩和钢筋混凝土板桩等工艺大部分工艺运作时需使用大量的水泥或施工时产生大量的泥浆 ， 对环境造成很大影响 ， 还消耗大量资源 。 针对这一现状我公司通过大量的基础工程实践 ， 鉴于SMW工法、钻孔灌注桩、钢板桩、地下连续墙等基础围护结构工程技术的优劣势:结合国外的一些先进的基础围护结构工程的优势:研究发明一种型钢钢板连续墙 。

2.技术特点

该技术安全、清洁、节能、低碳、环保 ， 资源循环使用 ， 污染排放可控 ， 方案经济可靠 ， 是一种高效、节能、环保和可持续发展的绿色基坑围护技术 。 该技术通过大量的科学论证 ， 完全能够取代以上传统的围护结构工艺具有工期短、施工成本低、环境影响小、安全性能好等优势 。

3、效率特点

该技术与柱列式钻孔灌注桩相比 ， 施工成本节约20%以上工期节约50%以上 。

4、灵活性

HUW工法对一般性地质情况设计开挖深度可达13米:如需设计超深基坑 ， 可在U型板中间加插350*350的H型钢 ， 设计开挖深度可达20米 。

设计图示

参数及应用范围

软土及一般非硬土层 ， 结合相应的支撑体系 ， 基坑开挖深度大于8.0米以上 。 施工场地占地较小 ， 适用于一些狭小的场地施工 。 由于H型桩刚度较大 ， 基坑变形较一般钢板桩较小 。 无弃土和泥浆污染 ， 所有材料可回收利用 。 造价与SMW工法接近 ， 在定的条件下节约费用 。

围护方案比较

施工流程和要点

1、型钢钢板连续墙工艺流程(陆地上)

测量放线平整场地安放型钢钢板连续墙定位架+调整水平→插入H型钢板和U型钢板→调整固定→施打U型钢板及H型钢至预定高度→-组施打完后吊起定位架进入下一-段施工→把第-段U型钢板及H型钢施打至设计标高-以此完成型钢钢板连续墙施打一挖土(满足支撑施工要求)→支撑施工→挖土至底板→浇筑底板结构至地表一回填土拆支撑一拔除桩体

2、钢板连续墙不仅能陆上施工 ， 在水上也可施工 。

水上施工顺序:

(1)打设导桩使用定位设备控制导桩位置导桩的允许偏位在土2cm之内 ， 导桩在施打时以贯入度控制为主 ， 以确保导桩受力 。

(2)安装定位架吊定位架入4根导桩内并使一端的定位桩固定器卡入已打好的钢板桩上(初次除外) ， 使用固定于悬吊装置调整导向架的平面位置及导向桩的垂直度 ， 最后拧紧固定装置 ， 定位架安装即可完成 。
