（ 2 ）触发器
触发器实际上就是脉冲电路中的双稳电路 ， 它的电路和功能都比门电路复杂 ， 它也可看成是数字逻辑电路中的元件 。目前也已有集成化产品可供选用 。常用的触发器有 D 触发器和 J—K 触发器 。
D 触发器有一个输入端 D 和一个时钟信号输入端 CP  ， 为了区别在 CP 端加有箭头 。它有两个输出端 ， 一个是 Q 一个是 Q  ， 加有小圈的输出端是 Q 端 。另外它还有两个预置端 R D 和 S D  ， 平时正常工作时要 R D 和 S D 端都加高电平 1  ， 如果使 R D =0 （ S D 仍为 1 ） ， 则触发器被置成 Q=0 ；如果使 S D =0 （ R D =1 ） ， 则被置成 Q=1。因此 R D 端称为置 0 端 ，  S D 端称为置 1 端 。D 触发器的逻辑符号见图 2  ， 图中 Q 、 D 、 SD 端画在同一侧；Q 、R D 画在另一侧 。R D 和 S D 都带小圆圈 ， 表示要加上低电平才有效 。

文章插图

D 触发器是受 CP 和 D 端双重控制的 ，  CP 加高电平 1 时 ， 它的输出和 D 的状态相同 。如 D=0  ，  CP 来到后 ，  Q=0 ；如 D=1  ，  CP 来到后 ，  Q=1。CP 脉冲起控制开门作用 ， 如果 CP=0  ， 则不管 D 是什么状态 ， 触发器都维持原来状态不变 。这样的逻辑功能画成表格就称为功能表或特性表 ， 见图 2。表中 Q n+1 表示加上触发信号后变成的状态 ，  Qn 是原来的状态 。“ X ”表示是 0 或 1 的任意状态 。
有的 D 触发器有几个 D 输入端：D 1 、 D 2 … 它们之间是逻辑与的关系 ， 也就是只有当 D 1 、 D 2 … 都是 1 时 ， 输出端 Q 才是 1。

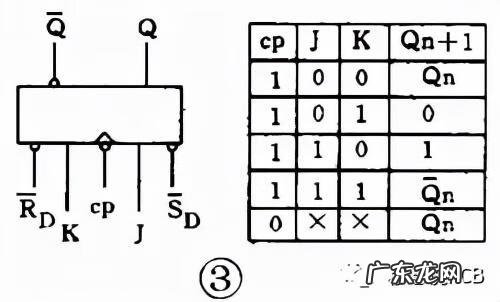

另一种性能更完善的触发器叫 J － K 触发器 。它有两个输入端：J 端和 K 端 ， 一个 CP 端 ， 两个预置端：R D 端和 S D 端 ， 以及两个输出端：Q 和 Q 端 。它的逻辑符号见图 3。J － K 触发器是在 CP 脉冲的下阵沿触发翻转的 ， 所以在 CP 端画一个小圆圈以示区别 。图中 ，  J 、 S D 、 Q 画在同一侧 ，  K 、 R D 、 Q 画在另一侧 。


文章插图

J － K 触发器的逻辑功能见图 3。有 CP 脉冲时（即 CP=1 ）：J 、 K 都为 0  ， 触发器状态不变；Q n ＋ 1 =Qn  ，  J ＝ 0 、 K=1  ， 触发器被置 0 ：Q n ＋ 1 =0 ；J=1 、 K=0  ，  Q n+1 =1 ；J=1 、 K=1  ， 触发器翻转一下：Q n ＋ 1 =Qn。如果不加时钟脉冲 ， 即 CP=0 时 ， 不管 J 、 K 端是什么状态 ， 触发器都维持原来状态不变：Q n ＋ 1 =Qn。有的 J—K 触发器同时有好几个 J 端和 K 端 ，  J 1 、 J 2 … 和 K 1 、 K 2 … 之间都是逻辑与的关系 。有的 J － K 触发器是在 CP 的上升沿触发翻转的 ， 这时它的逻辑符号图的 CP 端就不带小圆圈 。也有的时候为了使图更简洁 ， 常常把 RD 和 S D 端省略不画
编码器和译码器
能够把数字、字母变换成二进制数码的电路称为编码器 。反过来能把二进制数码还原成数字、字母的电路就称为译码器 。
（ 1 ）编码器
图 4 （ a ）是一个能把十进制数变成二进制码的编码器 。一个十进制数被表示成二进制码必须 4 位 ， 常用的码是使从低到高的每一位二进制码相当于十进制数的 1 、 2 、 4 、 8  ， 这种码称为 8 － 4 － 2 － 1 码或简称 BCD 码 。所以这种编码器就称为“ 10 线 -4 线编码器”或“ DEC ／ BCD 编码器” 。
