文章插图

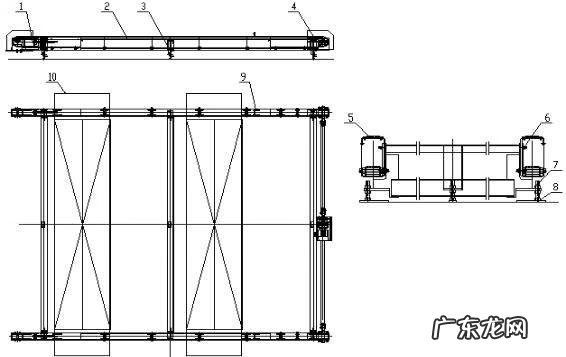

皮带是移行机


1、张紧装置 2、轨道（3600） 3、轨道支架 4、驱动装置
5、平皮带10*80 6、连接板 7、螺杆 8、底板
9、固定挡板 10、检测开关支架


升降机
升降机实现滑撬的垂直和水平输送及自动化控制，用于工艺节拍带件滑撬的提升、输送等动作 。一般有2柱（或4柱）式链式升降机和皮带式升降机两种类型 。升降机我们前面已经说的很多了，暂不附图了 。
升降机的组成
升降机一般主要由机架（立柱龙门结构）、活动架组件、配重架组成、驱动轴总成、被动轴组成（链式）、开关架总成、制动保护装置、皮带组件（或链条组件）、维修平台，爬梯及电气控制系统等组成 。
工作原理
通过变频，实现柔性变速升降 。其启、停由电气控制，带式升降机驱动装置上置，链式升降机驱动装置下置，通过皮带带动活动架和配重架升降，一般为升降机调整后，升降机活动架上的滚床滚子踏面与相关联滚床的滚子踏面一平 。滑撬从固定滚床进入升降机滚床，经减速、到位开关、停在指定位置，升降机接到上升信号后，驱动装置运行，经皮带（或链条）带动活动架及滚床运动，经减速、到位开关、停在指定位置，接到输送滑撬的信号，升降机滚床动作，将滑撬送出升降机滚床，输送完毕，重复动作降至低位，升降机一个循环工作结束 。
叉式移栽机
叉式移栽机的组成
叉式移栽机通常由液压升降台和置于其上的叉式移栽机组成，叉式移栽机由驱动装置 、伸缩插座、伸缩叉、链轮组件、导轮组件、 从动轮组件、主动轮组件、 齿条组件、 十字万向联轴节等部件组件 。
工作原理
叉式移栽机通过液压升降台升降从而实现上件与下件工位要求，在上件处，叉式移栽机通过伸缩叉伸出，将工件托起，送至关联设备（如升降机空滑撬上），通过关联设备（升降机等），移至上层平台的滚床（下件处）上（或将工件移至地面工艺车上，工件下线检测），滚床运转，将工件转运至其它线体工位 。
附图




文章插图
侧视图




文章插图

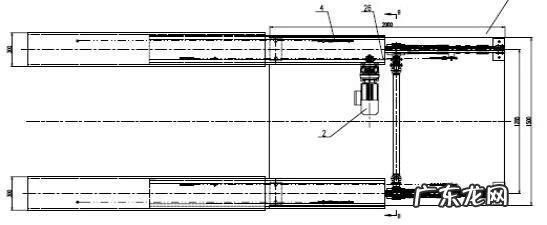

俯视图




文章插图

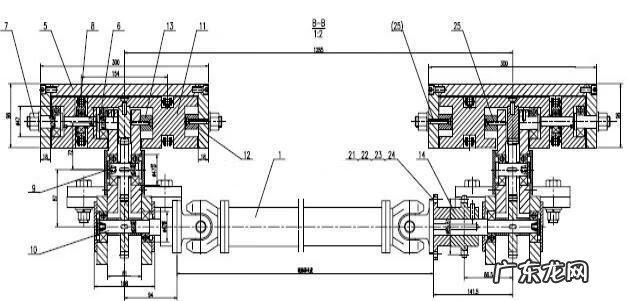

主视图








1、十字式万向联轴器 2、驱动装置 3、伸缩装置
4、链条08B-1*25 5、伸缩叉 6、导轮组件Ⅰ
7、导轮组件Ⅱ 8、链条组件 9、从动轮组件Ⅰ
10、主动轮组件Ⅰ 11、齿条组件 12、导向块Ⅰ
13、导向块Ⅱ 14、主动轮组件Ⅱ 15、从动轮组件Ⅱ
16、支撑 17、链条12A-45
18、液压升降台2000x1500 19、支撑块


【分体床和整体床哪个好 整体床身与分体床身的风水区别图解】好了，今天我们就先介绍这些，有些漏掉的设备，后文有时间我们再行继续 。
