12.26
15.79
温 度
℃
-30
-20
-10
0
2
10
20
30
40
压 力
(ata)
1.679
2.51
3.63
5.10
5.44
6.99
9.35
12.26
15.79
温 度
℃
-30
-20
-10
0
2
10
20
30
40
四、风道设计问题
现象：风管不能突然扩大、突然缩小 。很多工程中由于建筑空间窄小，风管的变径或与设备的连接处，苦于地方不够或虽有足够的空间但对空间的尺寸未能详尽安排，施工者又未从气流合理着手考虑接法等问题，结果造成阻力增大，风量减少 。达不到设计要求者屡见不鲜 。现举一例如下：

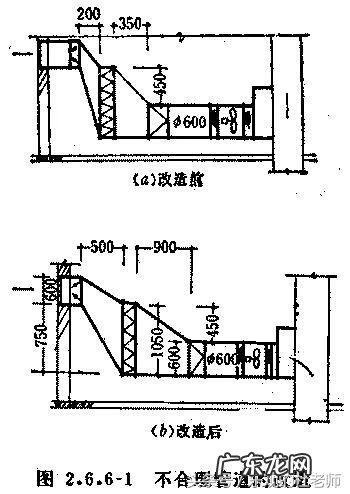

某饭店一个送风系统安装尺寸见图2.6.6-1(a) 。设计风量10000m3/h 。而竣工后试车时实测风量只有6000m3/h左右 。
原因：主要是管道安装不合理，突扩、突缩、直角弯头等，造成吸入段阻力过大，影响了风机效率 。
对策：将风管拆掉，重新作安装 。尽量按照合理的变径，拐弯等要求制作，如图2.6.6-1（b） 。改装后测得风量为10800m3/h 。
注意：风管变径时，顺气流方向分为扩大与缩小两种情况 。一般扩大斜度宜不大于1/7，即是≤150，而缩小不宜大于1/4，即≤300 。

文章插图
图4
为了保持上述斜度，变径管的长度L可按下法求得：
(1)单边变径时，如图2.6.6-2(a) 。
当(W1-W2) ≥(h1-h2)时 L=(W1-W2)×7
当(W1-W2)≤(h1-h2)时，L=(h1-h2) ×7
双边均变径时，如图2.6.6-2(b)
当(W1-W2) ≥(h1-h2)时，L=(W1-W2)×3.5
当(W1-W2) ≤(h1-h2)时，L=(h1-h2) ×3.5
现象：弯头不能随便弯 。
1.弯头无导流叶片时，其弯曲半径R最小不得小于1/2W，(W–为风管的宽度) 。一般以1W为宜 。

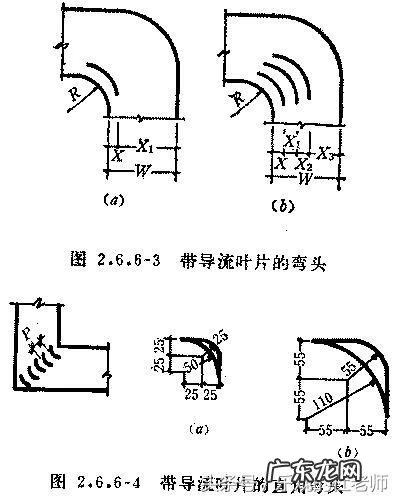

2.带导流叶片之弯头 。由于受空间及障碍物的限制，弯头内侧的曲率半径小于1/2W时，气流所形成的涡流大，压力损失多，此时需加导流叶片 。导流叶片之数量与间距见表2.6.6-1及图2.6.6-3(a)、(b) 。


文章插图
图5
表2.6.6-1
R/W
N
(叶片数)
X
X1
X2
X3
0.35~0.70
1
0.35W
0.65W


1.14~0.30
2
0.2W
0.2W
0.5W

0.07~0.14
3
0.1W
0.15W
0.25W
0.5W
R/W
N
(叶片数)
X
X1
X2
X3
0.35~0.70
1
0.35W
0.65W
1.14~0.30
2
0.2W
0.2W
0.5W
0.07~0.14
3
0.1W
0.15W
0.25W
0.5W
R/W
N
(叶片数)
X
X1
X2
X3
0.35~0.70
1
0.35W
0.65W
1.14~0.30
2
0.2W
0.2W
0.5W
0.07~0.14
3
0.1W
0.15W
0.25W
0.5W
3.当弯头为直角弯头时，为了降低其阻力，应在弯头内安装导流叶片，如图2.6.6-4 。用叶片(a)时，片距P=38mm；用叶片(b)，片距P=81mm 。
五、风管防火阀门的设备
1、防火阀上设置防火阀应严格遵守防火规范的有关规定 。防火阀安装时应顺气流方向设置 。如图2.6.9-1 。


文章插图
图6


文章插图
图7

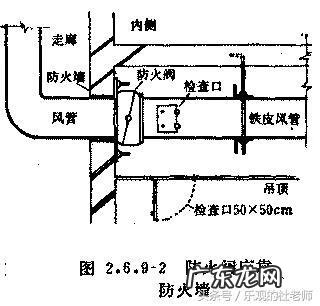

2、防火阀应紧造防火墙设置 。如图2.6.9-2 。


文章插图
图8
