（2）机械配置
根据高速公路土建8经理部工程情况及施工安排 ， 本合同段隧道工程投入机械设备及检测设备见下表 。

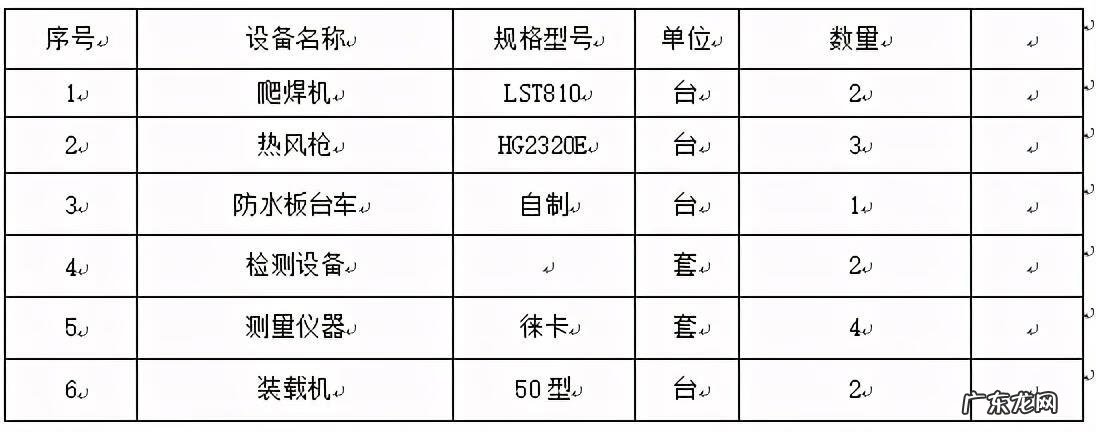

主要施工机械设备配备统计表

文章插图

（3）隧道施工作业人员一般配置
隧道施工作业人员一般配置情况

文章插图

四、施工方案4.1总体施工方案隧道防排水遵循“防、排、截、堵结合 ， 因地制宜 ， 综合治理”的原则 ， 采取切实可靠的施工措施 ， 达到防水可靠、排水畅通；对于隧道穿越持水层、断层破碎带、预测地下水较大、对当地水文地质环境影响较大时 ， 采用“以堵为主” ， 限量排放的原则 ， 达到堵水有效、防水可靠的、经济合理的目的 。
隧道主体防水采用防排水抗渗混凝土+防水板+无纺布 。施工缝采用背贴式橡胶止水带+膨胀止水条 。变形缝采用中埋式橡胶止水带+背贴式橡胶止水带+麻丝沥青嵌缝材料 。
4.2初期支护防排水4.2.1初期支护排水
掌子面初期支护防排水采用排水为主 ， 通过两侧边沟引入仰拱端头集水井 ， 在通过水泵抽入中心水沟排出洞外 。
4.2.2初期支护防水
隧道开挖完毕后 ， 隧道围岩裂隙水全部流出 ， 立即喷射第一层混凝土 ， 随着围岩的变形 ， 第一层喷射混凝土表面产生裂隙渗水 ， 凡漏水处均设置排水管 ， 在铺设半圆排水管之前 ， 沿拱腰至拱脚按环向间距1.5m打孔引水 ， 孔径φ30mm ， 拱脚段孔深不小于100cm ， 拱腰段孔深不小于70cm ， 引水倾斜角不小于3° ， 半圆管埋入纵向盲沟10cm ， 半圆管采用射钉和高强砂浆固定 ， 然后喷射第二层混凝土进行封闭 ， 若无渗水可按照间距5m上下钻孔按上述工艺已埋设半圆管 ， 如还有渗水可继续在渗水处打孔布眼 ， 重复上到工序 。隧道纵横向盲沟布设如下图：
工序要点
①根据设计图纸要求 ， 纵向排水管中心位置在设计高程下40㎝处 ， 纵坡同线路纵坡 。环向排水盲管按每10m一道布置 ， 施工前按规定划线 ， 划线时注意盲管尽可能走基面的低凹处和易出现渗漏水的地方 ， 以使盲管位置准确合理 。
②钻定位孔 ， 定位孔间距宜为30～50cm ， 在凹凸不平处应适当增加固定点 。
③将膨胀螺栓打入定位孔 。
④排水盲管布置时应尽量顺直 ， 并与初期支护表面密贴 ， 空隙不得大于5cm ， 不得有扭曲现象 ， 尽量减少地下水渗入排水盲管的阻力 。
⑤排水盲管应用扎丝捆好并用钢卡固定在膨胀螺栓上 。
⑥纵向排水盲管两端及环向排水盲管下端进行圆弯接入隧道侧沟 。
⑦排水盲管应固定牢固 ， 并采取适当的保护措施 ， 防止泥砂、喷混凝土料或杂物进入 。
⑧对集中出水点 ， 应铺设单根排水盲管 ， 并用速凝砂浆将周围封堵 ， 地下水从管中集中引出 。
⑨当初期支护表面有大面积渗漏水 ， 可设双根或多根排水盲管或塑料排水板 ， 将水引入纵向排水盲管 。
4.3衬砌防排水4.3.1衬砌防水
防水板采用自制台架垫片法无钉铺设 ， 施工示意图如下：
