平移运动130平行于运动轴 ， 例如z轴 。 位移传感器105可以耦合到对象110和对象120 。 在另一个实施例中 ， 位移传感器可以耦合到对象110或对象120中的一个 。 在一个实施例中 ， 位移传感器105直接连接到对象110和对象120 。 位移传感器105随时间进行电容测量 ， 并将测量结果提供给位移控制器160 。 在一个实施例中 ， 位移传感器105和位移控制器160是位移系统的组件 。
位移控制器160基于位移传感器105提供的电容测量值确定两个对象110、120之间的位移量 。 例如 ， 对象110和对象120可以在开始位置（即标称位置）开始 ， 并且位移传感器105测量两个对象110、120之间的特定电容值 。 在所述示例中 ， 当对象110经历平移运动130（例如向下靠近对象120移动）时 ， 由位移传感器105测量的电容值增加 。 基于电容值的增加量 ， 位移量（即对象110相对于对象120的位置变化量）可由位移控制器160确定 。
位移控制器160可以连接到对象110的结构或对象120的结构上 ， 或包括在对象110或对象120的结构内 。
图1B示出了图1A的两个对象110、120之间的两个旋转运动 ， 即旋转运动140和旋转运动150 。 旋转运动140可与对象110和/或对象120的倾斜运动相关联 。 旋转运动150可与对象110和/或对象120的倾斜运动相关联 。 在一个实施例中 ， 旋转运动140是围绕基本上平行于x轴的轴旋转 ， 旋转运动150是围绕基本上平行于垂直于旋转运动140的旋转轴的y轴旋转 。 位移控制器160可以基于位移传感器提供的电容测量来确定两个对象110、120之间的位移量（即 ， 可以确定一个或多个旋转测量） 。
当两个对象110、120在x-y平面彼此平行时 ， 放置用于确定任意量的平移运动和/或旋转运动的基准轴 。 例如 ， 当两个对象处于标称位置时 ， 可以放置参考轴 。

文章图片

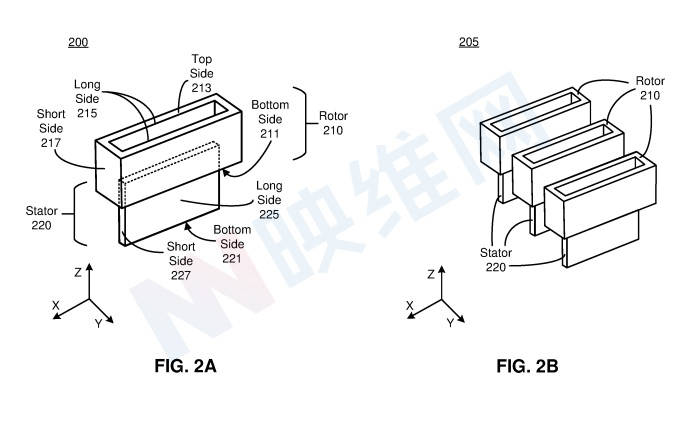

图2A是示例性位移传感器转子-定子对200的透视图 。 转子-定子对200包括转子210和定子220 。 在图2A所示的实施例中 ， 转子210是一个空心矩形盒 ， 具有用于接收定子220的开口底侧211 。 在一个实施例中 ， 转子210的顶侧213可耦合到第一对象110 。 在一个实施例中 ， 定子220的底侧221可耦合到第二对象120 。 转子210的长侧215与定子220的长侧225平行对齐 ， 转子210的短侧217与定子220的短侧227平行对齐 。 在所示实施例中 ， 转子210和定子220的长边215、225基本平行于x-z平面对齐 ， 转子210和定子220的短边217、227基本平行于y-z平面对齐 。 转子210和定子220对齐 ， 使得定子220在转子210、定子220或两者的组合的平移运动期间装入空腔 ， 即矩形转子210的空腔 。
转子210的旋转运动量和定子220的旋转运动量可以通过转子210和定子220的长边215、225之间的间距和/或转子210和定子220的短边217、227之间的间距来控制 。 例如 ， 转子210可以围绕基本上平行于x轴的轴旋转 ， 直到转子210的长侧215接触定子220的长侧 。
转子210和定子220由一种或多种导电材料制成 。 在位移传感器的操作期间 ， 向转子210和定子220提供电压 ， 并测量转子210和定子220之间的电容 。
图2B是位移传感器的多个转子-定子对205的透视图 。 图2A中描述的转子-定子对200可以与其他转子-定子对200一起放置在一维阵列或二维阵列中 ， 以形成多个转子-定子对205 。 在一个实施例中 ， 每个转子-定子对200通过间隙（或开放空间）与另一个转子-定子对200分离 。 在其他实施例中 ， 每个转子-定子对200直接位于相邻的转子-定子对200旁边 ， 每个转子-定子对200接触相邻的转子-定子对200 。 转子-定子对205的转子210的顶侧可以耦合到第一对象 ， 转子-定子对205的定子220的底侧可以连接到第二对象 。
