冷凝器和蒸发器：
冷凝器将热量传递到外界环境， 制冷剂气体冷却液化， 使外界环境温度升高 。

文章插图

蒸发器从外界环境吸收热量， 制冷剂液体在其中汽化， 使外界环境温度降低 。
干式蒸发器：
干式蒸发器制冷剂在换热管内通过， 冷水在高效换热管外运行， 这样的换热器换热效率相对较低， [本文来源:制冷百科公众号]， 其换热系数仅为光管换热系数的2倍左右， 但是其优点是便于回油， 控制较为简便， 而制冷剂的充注量大约是满液式机组充注量的1/2～1/3左右 。


文章插图

满液式蒸发器：
满液式蒸发器与干式蒸发器的运行方式恰好相反， 冷水在换热管内通过， 制冷剂完全将换热管浸没， 吸热后在换热管外蒸发 。 满液式蒸发器的传热管表面上有许多针形小孔， [本文来源:制冷百科公众号]， 管内表面上还有螺旋形凸起强化冷水侧的换热 。 这种同时强化管外沸腾和管内传热的高效传热管， 使其传热系数提高 。


文章插图

节流机构：
从冷凝器出来的高压制冷剂通过膨胀阀进行降压、降温， 使制冷剂温度低于环境温度， 从而使空调机组具有制冷的能力， 目前常用的节流装置有：热力膨胀阀、孔板、毛细管、手动膨胀阀、电子膨胀阀 。
膨胀阀作用：

• 节流降压；
• 控制流量；
• 控制过热度 。 控制蒸发器出口制冷剂过热度的功能， 保证蒸发器蒸发面积得到充分利用， 可防止压缩机冲缸事故发生 。

热力膨胀阀分类：
热力膨胀阀按结构形式分为：整体式和拼装式 。
按压力平衡方式可分为：内平衡和外平衡方式 。
按工质流向可分为：单向和双向 。


文章插图

电子膨胀阀

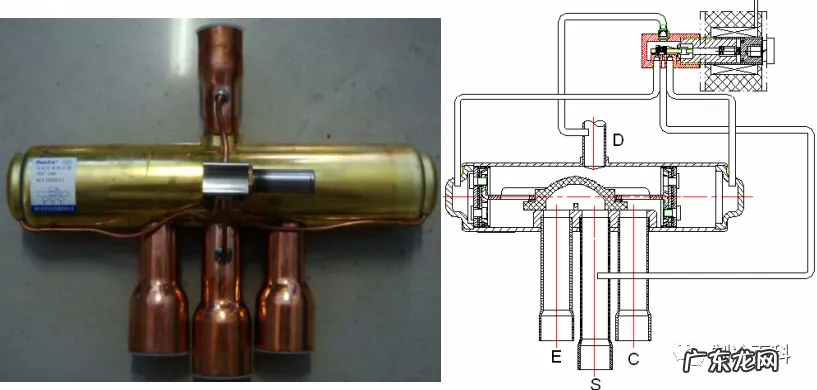

四通阀：
四通阀是空调机中的重要部件,在空调系统中起着改变制冷剂流向作用 。


文章插图

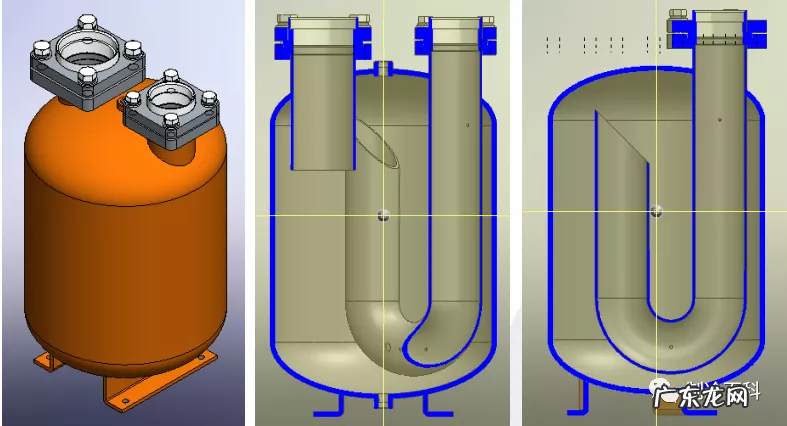

气液分离器：
气液分离器可安装在气体压缩机的出入口用于气液分离 。


文章插图

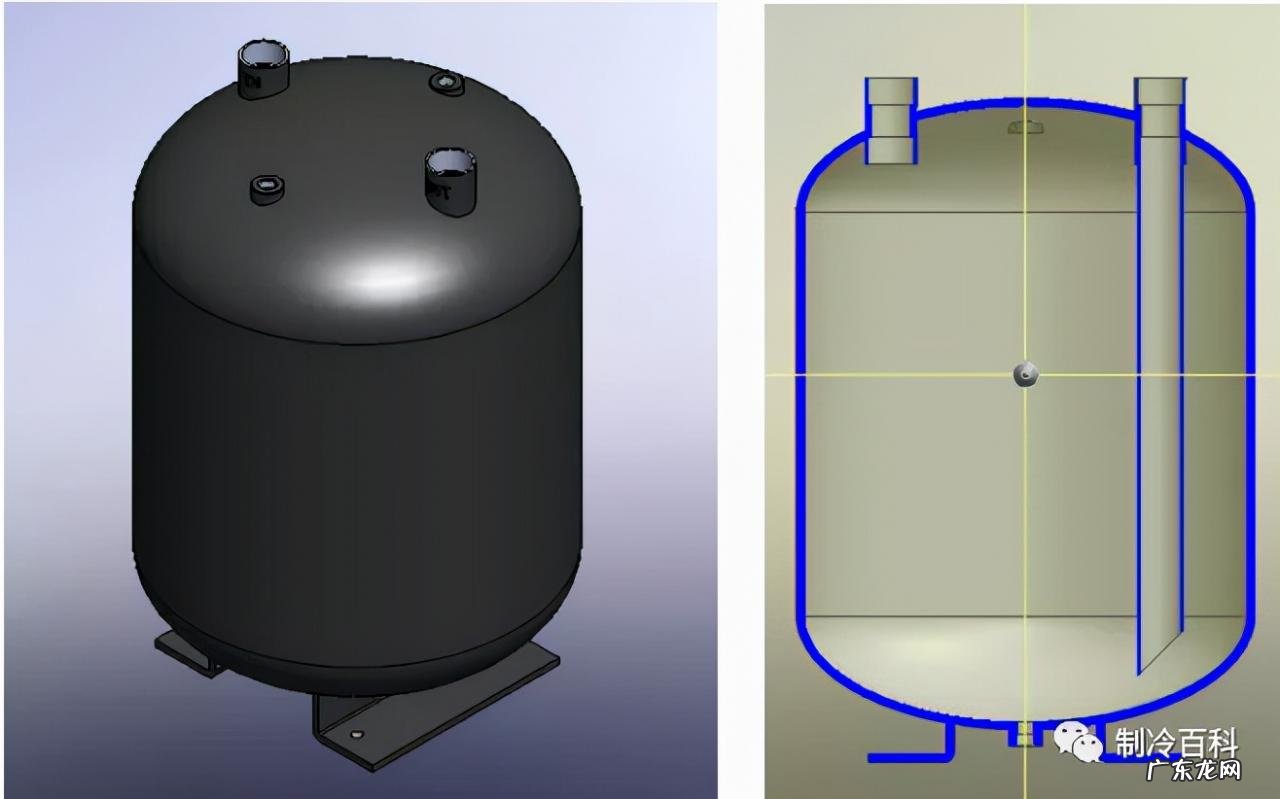

储液器：
储液器是起到贮藏、气液分离、过滤、消音和制冷剂缓冲的作用 。


文章插图

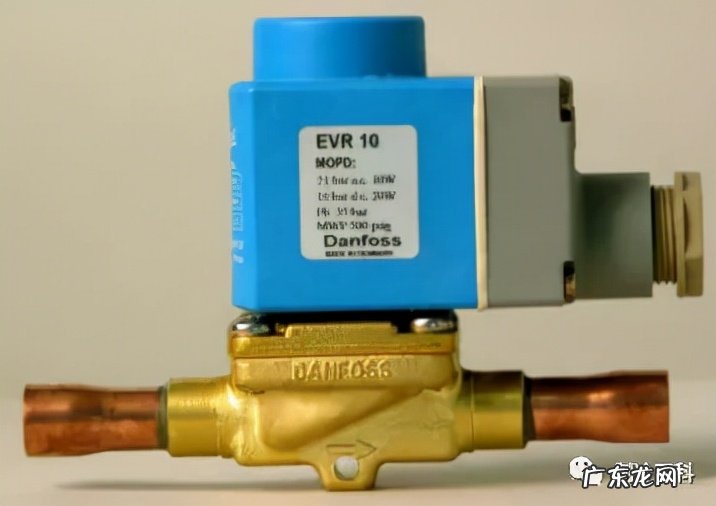

电磁阀：
通电时， 电磁线圈产生电磁力把关闭件从阀座上提起， 阀门打开；断电时， 电磁力消失， 弹簧把关闭件压在阀座上， 阀门关闭 。


文章插图
