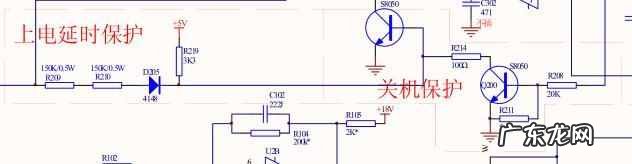

(10)关机保护
GJ_INT 脚为复用脚：关机保护时，即插上电源插头没有按下电源键之前的待机状态，该脚为输出脚，输出 GJ使能信号 。 电流浪涌检测时，即待机状态转入开机状态时，该脚为输入脚（高阻态），输入 INT 浪涌中断信号 。 GJ 又名关机信号，静态时 CPU 至此 I/O 端口为低电平，Q200 是截止的，而 201 则是导通的，始终锁定驱动信号为零开机按功能键后，至此端口一个电压，使 Q200 导通，而使 Q201 截止，驱动信号可顺利通过，加到 IGBT的驱动放大电路 。


文章插图



文章插图

（11)） 电流浪涌持
电压浪涌保护：本机型没有电压浪涌保护 。 电流浪涌保护：当电网上有电流浪涌时，此电流浪涌信号到达电流浪涌比较器的触发端，引起电流浪涌保护比较器的输出端发生翻转，产生中断，CPU 响应该中断，进入电流浪涌中断服务程序，程序执行关功率，3 秒后重新检锅启动加热，恢复原状态 。 如在延时期间再次发生电流浪涌有，则延时时间顺延，不再执行检锅 。 若电流浪涌持续，则会出现间歇加热或不加热情况 。
也就是当电流浪涌到来时，LM339，5 脚电压被拉低，当 LM339，4 脚电压大于 5 脚时，输出（LM339，2 脚）由高电平下降到低电平，D203 正极电压被拉低 。 CPU 通过该点下降沿来判断电流浪涌 。 CPU 检测到电流浪涌时，CPU 控制关断 PWM，以保护 IGBT，并延时保护 3 秒后重新检锅 。
如果浪涌断续过来，就会出现间断加热情况，此时可断开浪涌检测保护，检测调试，是否为浪涌干扰导致间断加热，然后可作出相应维修，或断开浪涌，或通调整分压电阻，来调整浪涌的保护电路灵敏度 。 此外，R216，C01 起到延时作用，因为电容不能突变，当 C01 在靠近 LM339，2 脚一端下降沿来临时，C01 另一端马上变为 0V，将 LM339，5 脚电压拉低，达到延时 LM339，2 脚输出低电平的作用 。


文章插图

(12)测温电路
A.炉面测温电路,5V 电源通过热敏电阻 RT1 与电阻 R504 串联分压后，取分压点电压值送入 CPU，根据此点电压变化，反映炉面温度变化情况，实现炉面温度监测 。


文章插图

B.IGBT 测温电路,5V 电源通过电阻 R505 与热敏电阻 RT2 串联分压后，取分压点电压送入 CPU，根据此点电压变化，反映 IGBT温度变化情况，实现 IGBT 温度监测及保护 。


文章插图

原理图上部份


文章插图

原理图下部份


文章插图

控制芯片部份
C.线盘测温电路,5V 电源通过电阻 R507 与热敏电阻 RT3 串联分压后，取分压点电压值送入 CPU，根据此点电压变化，反映 IGBT温度变化情况，实现 IGBT 温度监测及保护 。


文章插图

(13)风扇驱动电路,当 CPU 接到按键指令，执行加热程序，将 FAN 的 I/O 口至高电平，通过 R506 R509 加到 Q501 基极，使 Q501 饱和导通，风扇形成通电回路，转动起来 。 当关机后，CPU 倒计时延时 30-120 秒后，Q501 截止,风扇停转 。
