一体式孔板流量计由传感、传输和操作显示三部分组成 。 主要适用于饱和蒸汽、过热蒸汽、压缩空气、混合不易燃易爆气体和热水的工业测量 。 可用于上述流体的流量测量、显示、测量和生产过程的在线自动控制 。

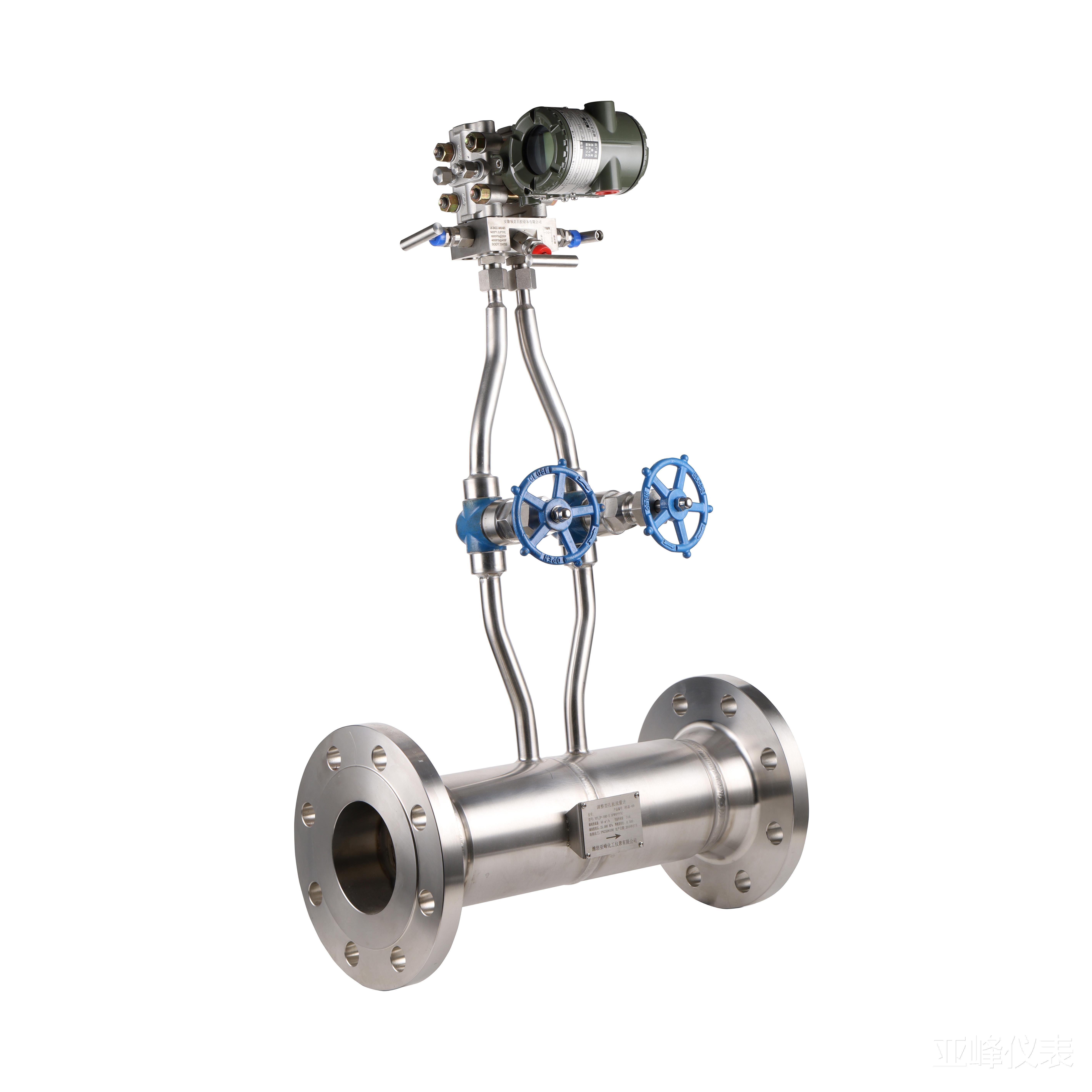

一体式孔板流量计
1、孔板流量计启动前必须在压力管道中注满水或注入高温蒸汽冷却 。 一体式孔板流量计节流部分前后的直管段必须平直 ， 用于安装节流部分的直管段应光滑 。 如果它们不平滑 ， 流量系数应乘以粗糙度以校正稀疏度 。
2.节流装置前后需要一个长直管段 。 如果节流元件的上游侧是开放空间或直径2的大容器 ， 则开放空间或大容器与节流元件之间的直管长度不得小于30(15) 。 如果节流元件和开放空间或大容器之间存在其他局部阻力元件 ， 则从开放空间到节流元件的直管总长度不得小于30(15) ， 但规定的zui小直管段1设置在节流元件和局部阻力元件之间除外 。
如何正确使用一体式孔板流量计：
导压管系统充入冷水作为导压介质 ， 高温蒸汽的测量一般采用冷水进行 。 在管道不输送蒸汽的情况下 ， 打开一次阀、压力阀、平衡阀 ， 关闭排污阀 ， 从冷凝罐注水孔直接注入冷水 ， 直至完全充满 。 当然 ， 平衡阀和压力阀也可以关闭 ， 一次阀可以打开 ， 引入高温蒸汽 ， 慢慢冷却成水 。 这种方法一般不使用 ， 因为蒸汽温度太高 ， 容易损坏仪器 。
特别要注意的是 ， 测量高温蒸汽时 ， 压力管没有注满水或者温度很高 。
使用一体式孔板流量计的注意事项：
1.压缩空气和冷水由介质直接测量 。
2.差压变送器排气或排液后 ， 导压管充满水 ， 有时差压变送器的压力室内会聚集少量气体 ， 影响导压 ， 必须排除 。
3.拧下正压室和负压室下部的螺栓 ， 排出液体 。
【|一体式孔板流量计的注意事项】一般来说 ， 新投入运行的仪器不需要排水 。 检查导压管道系统无泄漏 ， 关闭所有阀门 ， 准备投入运行 。
