(3)漏电保护插座 。 将漏电开关与插座结合在一起 ， 使插座具有触电保护功能 。 适用于移动电器和家用电器 。



文章插图




3.2 漏电保护器根据原理分类
(1)电磁式：仅使用电磁机构 。 动作信号输出直接作用于脱扣器 ， 使其脱扣断电 。 因此 ， 电磁式漏电保护器需要零序电流互感器输出信号应该足够大 。
【漏电断路器工作原理详解 漏电保护断路器原理图】特点是：结构简单 ， 抗干扰能力强 ， 抗雷电过电压能力强；但零序电流互感器和脱扣器的加工要求高 ， 成本高 ， 低灵敏度 。
(2)电子式：同时采用电磁机构和电子电路 。 输出信号被放大、储能环节处理完毕后 ， 脱扣器将脱扣 。 电子漏电保护器价格低廉 ， 而且性能更好 ， 更适合推广应用 ， 电子漏电保护器在中国广泛使用 。
3.3 漏电保护器按动作时间分类
（1）瞬时式：检测泄漏信号并立即采取行动 ， 行动开始了0.ls以内 。 用于终端保护场合 ， 比如工地上的开关箱、家用配电箱 。
（2）延迟式：检测到泄漏信号后 ， 延迟一定时间动作 ， 延时动作时间可分为0.2s ， 0.4s ， 0.8s ， 1.0s ， 1.5s ， 2s ， 新型漏电保护器的延时时间可以无级调节 。 用于分级保护场合,比如工地上的总配电箱、大楼总配电箱 。
四、漏电保护器的选择
4.1 漏电保护器参数
(1)额定泄漏电流
在特定的条件下,使漏电保护器动作的电流值 。 例如30mA保护装置 ， 当当前值达到30mA时 ， 也就是说 ， 保护器用于断开电源 。
(2)额定漏电动作时间
是指从突然施加额定泄漏电流起 ， 保护电路切断前的时间 。 例如30mA×01s保护装置,从当前值到30mA起 ， 主触点分离的时间不得超过01s 。
4.2 漏电保护器额定电流的选择
第一级漏电保护器安装在配电变压器低压侧出口此级别的保护线路长度 ， 漏电流很大,一般取100-300mA 。
二级漏电保护器安装在支线出口受保护的线路很短 ， 用电量不高 ， 低泄漏电流 ， 一般取3075mA 。
第三级漏电保护器安装在电气设备的独立电路用于保护单个或多个电气设备 ， 它是直接防止人身触电的保护装置 。 额定动作电流应选择如下30mA ， 动作时间小于01s 。

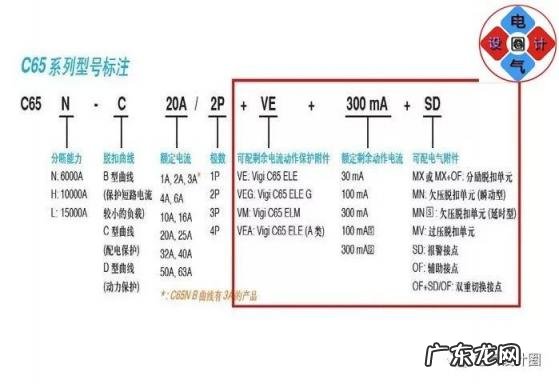

漏电断路器本质上是一种配有漏电检测元件的塑壳断路器 。

文章插图





文章插图




以上内容就是关于漏电断路器工作原理详解和漏电保护断路器原理图的全部内容 ， 是由小编认真整理编辑的 ， 如果对您有帮助请收藏转发...感谢支持！
