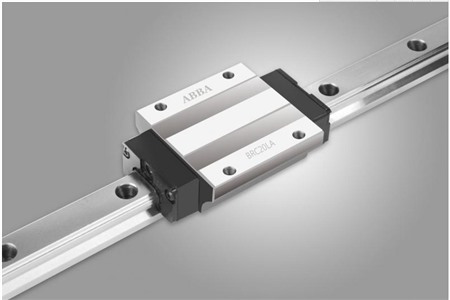

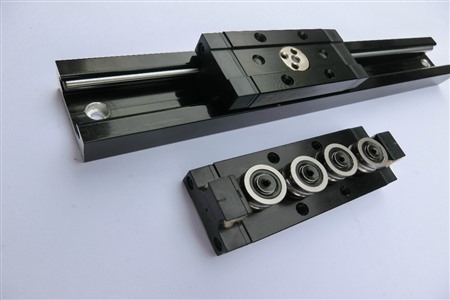

直线导轨是一种由使用金属或其它材料制成的槽或脊 ， 可承受、固定、引导移动装置或设备并减少其摩擦的一种装置 ， 能够承受更高的额定负载以及一定的扭矩 ， 可实现高精度的直线运动 。 那么 ， 大家知道直线导轨的安装方法都有哪些吗?今天 ， 爱玖库就为大家简要介绍一下 。

直线导轨安装方法有两种 ， 分别是安装基准面和从动侧面安装 。 具体内容如下：
1、安装基准面
先使用装配螺丝将直线导轨底部基准面大概固定于床台底部装配面 ， 再用虎钳将滑轨侧边基准面逼紧床台侧边装配面 ， 以确定滑轨位置后 ， 使用扭力扳手 ， 一定的扭力按顺序锁紧固定螺丝 ， 将滑轨底部基准面逼紧床台底部装配面 。
2、从动侧直线导轨安装
(1)效仿基准侧滑轨法
将基准侧直线导轨的两个滑块及从动侧导轨其中一个滑块固定于平台 ， 再将从动侧的滑轨及其另一个滑轨约略分别固定于床台及平台 ， 以基准侧滑轨为准移动平台 ， 从滑轨一端开始 ， 边确认从动侧直线导轨的滚动阻力 ， 边依序以特定的扭力锁紧装配螺丝 。

(2)直线块规法
将直线块规置于两支直线导轨间 ， 使用千分量表校准直线块规 ， 使之与基准侧滑轨之侧边基准面平行 ， 再依直线块规校准从动侧滑轨 ， 从动轨的一端开始校准并依序以特定的扭力锁紧装配螺丝 。

(3)移动平台法
将基准侧两个滑块固定在一个测定平台上 ， 而从动侧只装上一个滑块 ， 滑轨和滑块都尚未固定于床台与平台 ， 使用附于从动侧滑块顶面千分量表 ， 量测从动侧滑块的侧基准面 ， 从动直线导轨的一端开始校准并依序以特定的扭力锁紧装配螺丝 。
【设计师|【二手设备】直线导轨的两大安装方法】上述内容就是关于直线导轨安装方法的详细介绍 ， 希望对大家有所帮助 。
