（2）DS18B20中的温度传感器可完成对温度的测量 ， 以12位转化为例：用16位符号扩展的二进制补码读数形式提供 ， 以0.0625℃/LSB形式表达 ， 其中S为符号位 。
表1: DS18B20温度值格式表

文章插图

这是12位转化后得到的12位数据 ， 存储在18B20的两个8比特的RAM中 ， 二进制中的前面5位是符号位 ， 如果测得的温度大于0 ， 这5位为0 ， 只要将测到的数值乘于0.0625即可得到实际温度；如果温度小于0 ， 这5位为1 ， 测到的数值需要取反加1再乘于0.0625即可得到实际温度 。
例如+125℃的数字输出为07D0H ， +25.0625℃的数字输出为0191H ， -25.0625℃的数字输出为FF6FH ， -55℃的数字输出为FC90H 。

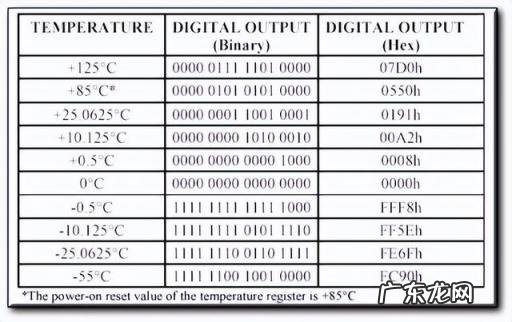

表2: DS18B20温度数据表

文章插图

（3）DS18B20温度传感器的存储器
DS18B20温度传感器的内部存储器包括一个高速暂存RAM和一个非易失性的可电擦除的EEPRAM,后者存放高温度和低温度触发器TH、TL和结构寄存器 。
【数字式温度传感器 ds18b20温度传感器中文资料】以上内容就是关于数字式温度传感器和ds18b20温度传感器中文资料的全部内容 ， 是由小编认真整理编辑的 ， 如果对您有帮助请收藏转发...感谢支持！
