额定开断电流：
在额定电压下，断路器能够可靠开断的最大电流为额定开断电流。它主要表示断路器熄灭大电流电弧的能力。
额定断流容量：
由于开断能力和额定电压、开断电流有关，因此，通常采用一个综合参数，即以额定断流容量来表示断路器的开断能力。
新的国家标准已取消这一术语，目前直接用额定开断电流表示。
注意：选择断路器时，首先要校核的参数就是断路器开断短路故障电路的能力。

文章插图

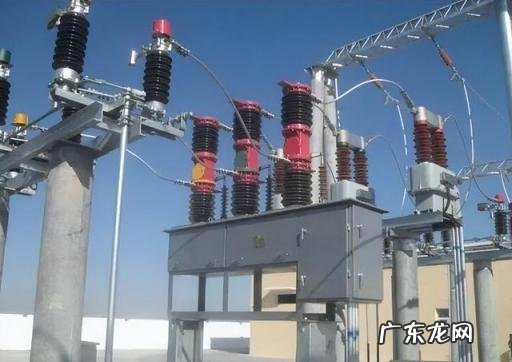

真空断路器（图片来源：网络）
2. 快速开断
标志断路器开断过程快慢的参数是：
开断时间：从断路器接到开断信号到短路电流终止（电弧熄灭）的全部时间。
固有分闸时间：断路器接到分闸命令（分闸线圈通电）开始至触头刚刚分离这段时间。是操动机构动作时间。
燃弧时间：从触头刚分离开始至三相电弧完全熄灭为止。表明断路器灭弧能力的大小。
低速动作断路器＞0.12s
中速动作断路器＝0.08~0.12s
高速动作断路器＜0.08s
其原理如下图所示：

文章插图

高压断路器快速开断的原理（图片来源：网络）
3. 关合短路故障
预伏故障：电力系统中的电器设备或输电线路有可能在未投入运行前就已存在绝缘故障，甚至处于短路状态。
在这种预伏故障状态下关合电路，将发生断路器关合短路的严重情况。出现关合短路电流时在断路器的动静触头还没有接触闭合下，触头间隙即可被击穿而形成电弧。由于短路电流强大的电动力，可使动触头因受阻力作用而不能与静触头吻合，造成持续燃烧着的电弧。
因此，断路器应具有足够的关合短路电流的能力。
标志关合短路电流能力的参数是：额定短路关合电流。

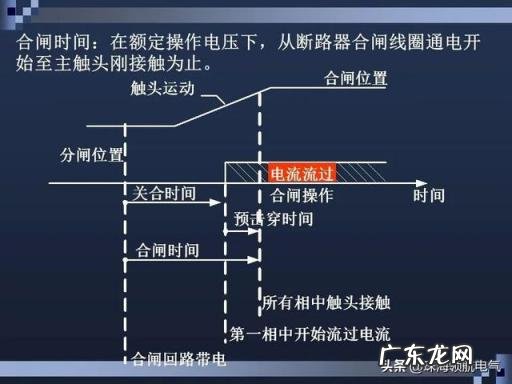

断路器在额定电压以及规定的使用和性能条件下，能保证正常关合的最大短路峰值电流。其合闸时间如下图所示：

文章插图

4. 自动重合闸
在线路保护中，通常都安装有自动重合闸装置，在输电线路发生故障后，首先由继电保护装置动作驱动断路器跳开输电线路，然后经过延时，由自动重合闸装置驱动断路器把输电线路合上，如果线路中已经不存在故障，则开关不再动作，输电线路正常输电，如果线路中故障仍然存在，则继电保护装置再次动作驱动断路器跳开输电线路。
从这一过程来看，断路器的动作情况可能是以下两种情况之一：
a、断路器跳闸（输电线路出现故障）→断路器合闸（自动重合闸装置驱动）
b、断路器跳闸（输电线路出现故障）→断路器合闸（自动重合闸装置驱动）→断路器跳闸（线路还存在故障）
显然，对于以上两种情况，断路器都面临着在短时间内进行多次操作，特别是后一种情况，断路器更是在短时间内多次分断故障电流。
对于进行自动重合闸的开关，没有具体的指标描述，但在进行开关选择时，多选择开断容量大或开断电流大的断路器。

文章插图

5. 分合各种空载、负载电路
断路器在分合各种空载线路、容性负载和感性负载时，在分合过程中会遇到电压和电流的过渡过程，通常影响到开关的是分合过程中的过电压。标志这方面分合能力的主要参数是额定电压、分合架空输电线路和电缆的长度（km）以及变压器、电容器组的容量等。
