文章插图


图1-14　三绕组变压器的图形符号
有些三相变压器在图形符号中还可以体现出变压器的连接方式， 如图1-15所示 。

文章插图


图1-15　三相变压器图形符号表示的连接方式

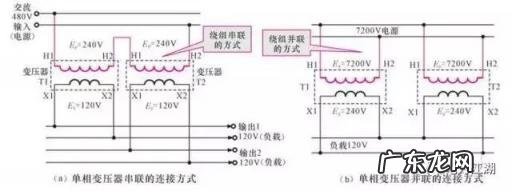

在实际的线路中， 单相变压器的连接方式有两种， 分别为串联方式和并联方式， 如图1-16所示 。 变压器经串联可以得到较大的额定电压， 而并联可以得到较大的额定电流 。

文章插图


图1-16　单相变压器在线路中的连接方式

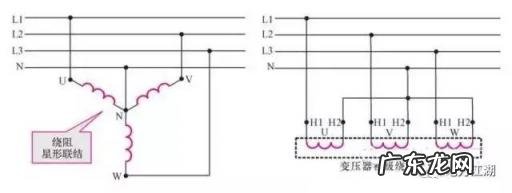

三相变压器内部的绕组较多， 最常用的就是星形（Y形）的联结方式， 这种结构是指三相变压器的初级绕组以Y形进行联结， 即每个绕组的末端连接到中性点上， 绕组的另一端与相应的线路进行连接， 如图1-17所示 。

文章插图


图1-17　三相变压器星形联结方式

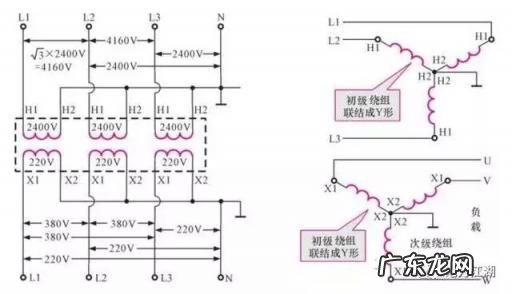

三相变压器在线路中最常用的就是Y-Y形联结， 即初级绕组和次级绕组均用Y形的联结方式， 如图1-18所示 。

文章插图


图1-18　三相变压器Y-Y形联结方式

【电力变压器型号，变压器型号、技术参数和符号标识详细介绍】以上内容就是关于电力变压器型号和变压器型号、技术参数和符号标识详细介绍的精彩内容， 是由小编整理编辑的， 如果对您有帮助欢迎收藏转发...
