隧道工程概况隧道工程施工( 二 )

台阶开挖时应注意以下几点：
(1)解决好上、下半断面作业的相互干扰问题。微台阶基本上是合为—个工作面进行同步掘进；长台阶基本上拉开，干扰较小；而短台阶干扰就较大，要注意作业组织。对于长度较短的隧道，可将上半断面贯通后，再进行下半断面施工。
(2)下部开挖时，应注意上部的稳定。若围岩稳定性较好，则可以分段顺序开挖；若围岩稳定性较差，则应缩短下部掘进循环进尺；若稳定性更差，则可以左右错开，或先拉中槽后挖边帮。
(3)下部边墙开挖后必须立即喷射混凝土，并按规定做初期支护。
(4)量测工作必须及时，以观察拱顶，拱脚和边墙中部位移值，当发现速率增大立即进行仰拱封闭。

文章插图

文章插图

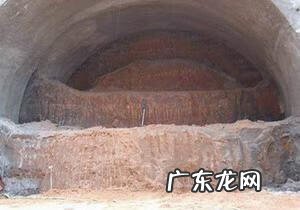

3、环形开挖留核心土法
1、环形开挖进尺宜为0.5-1.0m，核心土面积应不小于整个断面面积的50%
2、开挖后应及时施工喷锚支护、安装钢架支撑，相邻钢架必须用钢筋连接，并应按施工要求设计施工锁角锚杆。
3、围岩地质条件差，自稳时间短时，开挖前应按设计要求进行超前支护。
【隧道工程概况隧道工程施工】 4、核心土与下台阶开挖应再上台阶支护完成后、喷射混凝土达到设计强度的70%

文章插图
.
4、中隔壁法（CD法）
CD 法是在软弱围岩大跨度隧道中，先开挖隧道的一侧，并施作中隔壁，然后再开挖另一侧的施工方法，主要应用于双线隧道Ⅳ级围岩深埋硬质岩地段以及老黄土隧道（Ⅳ级围岩）地段。

文章插图
5交叉中隔壁法（CRD法）
是在软弱围岩大跨隧道中，先开挖隧道一侧的一或二部分，施作部分中隔壁和横隔板，再开挖隧道另一侧的一或二部分，完成横隔板施工；然后再开挖最先施工一侧的最后部分，并延长中隔壁，最后开挖剩余部分的施工方法。采用短台阶法难确保掌子面的稳定时，宜采用分部尺寸小的CRD法，该工法对控制变形是比较有利的。
CD 法是“Center Diaphragm”的简称，而CRD法则是“Cross Diaphragm” 的简称。两者既有联系又有区别。它们都用于比较软弱地层中而且是大断面隧道的场合。而前者是在用钢支撑和喷混凝土的隔壁分割开进行开挖的方法；后者则是用隔壁和仰拱把断面上下、左右分割闭合进行开挖的方法，是在地质条件要求分部断面及时封闭的条件下采用的方法。因此，CRD法与CD法唯一的区别是在施工过程中每一步，都要求用临时仰拱封闭断面。
在CRD法或CD法中，一个关键问题是拆除中壁。一般说，中壁拆除时期应在全断面闭合后，各断面的位移充分稳定后，才能拆除。

文章插图

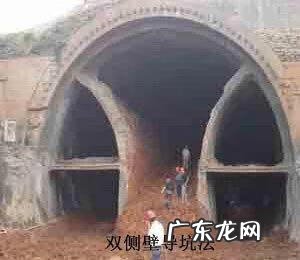

6、双侧壁导坑法
1、侧壁导坑开挖后方可进行下一步开挖。地质条件差时，每个台阶底部均应按设计要求设临时钢架或临时仰拱。
2、各部开挖时，周边轮廓应尽量圆顺。
3、应在先开挖侧喷射混凝土强度达到设计要求后在进行另一侧开挖。
4、左右两侧导坑开挖工作面的纵向间距不宜小于15米。
5、当开挖形成全断面时应及时完成全断面初期支护闭合。
6、中隔壁及临时支撑应在浇筑二次衬砌时逐段拆除。
