(2)烧结刚玉和电熔刚玉
人工生产刚玉是采用工业氧化铝或高铝矾土为主要原料，在电弧炉中熔融制得 。除此之外，还可用烧结法制得刚玉板状氧化铝 。此法仍是以工业氧化铝粉为主要原料，经煅烧、细磨、成球和烧成制得 。此种方法生产技术难度大，但产品的强度高，抗侵蚀能力强，热震稳定性好 。所谓“亚白刚玉”实际上是高铝矾土基的致密电熔刚玉，Al2O3含量大于98%，显气孔率小于4%;是在还原气氛和控制条件下电熔由高铝矾土制成的 。刚玉结晶为粒状，一般为1?15mm;主要杂质为金红石、钛酸铝及其固溶体 。
(3)莫来石
莫来石是以3Al2O3?2SiO2结晶相为主要成分的耐火原料 。莫来石分为天然莫来石和人工合成莫来石两类 。天然莫来石很少，一般采用人工合成 。莫来石化学性质稳定，不溶于氢氟酸 。具有良好的高温力学、高温热学性能，因此，合成莫来石及其制品具有密度和纯度较高、高温结构强度高、高温蠕变率低、热膨胀率小、抗化学侵蚀性强、抗热震等优点 。
(4) 硅线石族矿物
硅线石族矿物有蓝晶石、红柱石、硅线石，俗称“三石” 。三石的化学组成相同，但晶体结构不同，属同质异晶体 。加热到高温，均转化为莫来石，生成少量熔融态SiO2，同时伴随体积膨胀 。

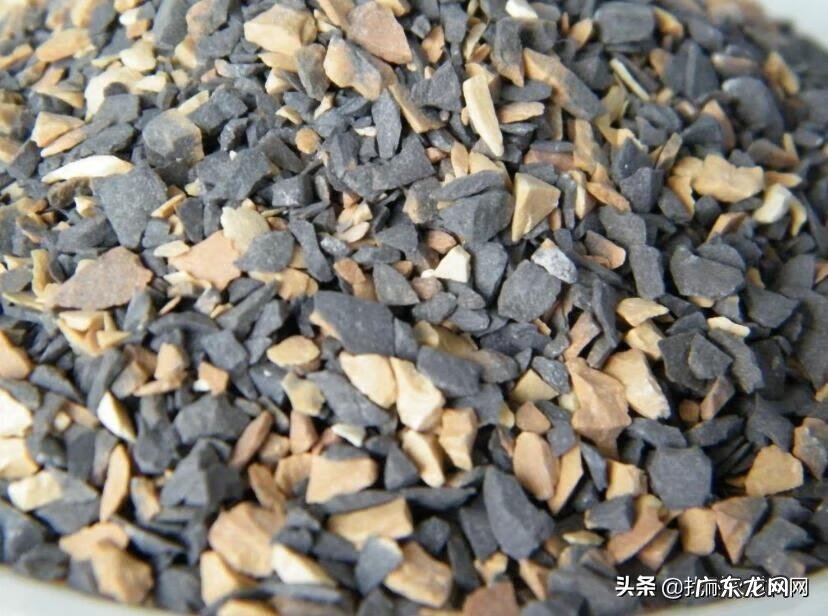

文章插图

由于三石加热膨胀的大小不同，其直接利用程度也不一样 。由于红柱石体积变化小，无论是用它制砖，还是作为添加物，都是直接用生料 。而硅线石、蓝晶石往往是以膨胀剂形式加入配料中，特别是更多的用于不定形耐火材料 。而用来制砖就要煅烧熟料了，尤其是蓝晶石必须煅烧成熟料 。
四、碱性耐火原料
4.1镁质原料
(1)菱镁矿
我国菱镁矿主要有两种类型：晶质菱镁矿和非晶质菱镁矿 。我国菱镁矿主要分布在辽宁和山东两省，菱镁矿主要杂质是滑石，也有一些菱镁矿含有较高的CaO，其次矿物为白云石，我国菱镁矿根据化学成分可分级为S、Ⅰ、Ⅱ、Ⅲ、Ⅳ五个级别，只有S级和 I级用于煅烧制砖镁砂 。

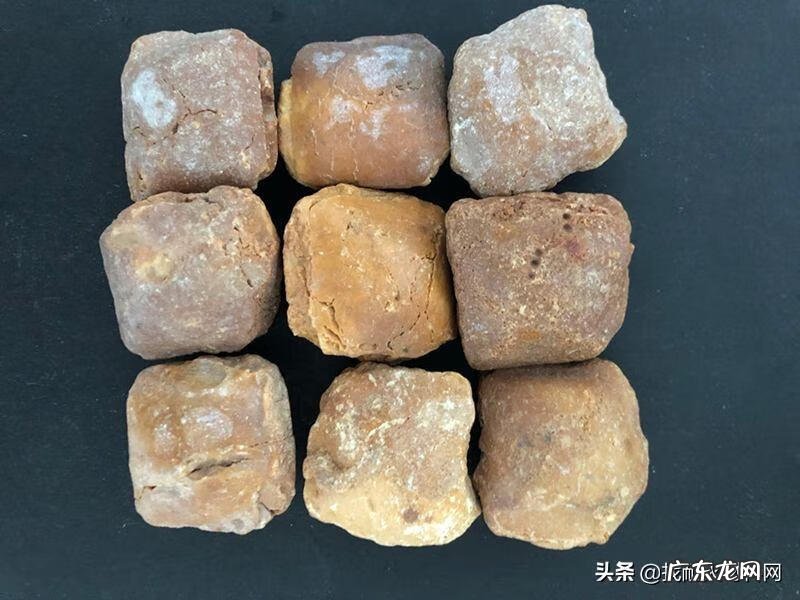

文章插图

用两步浮选法和二步煅烧法制备高纯镁砂，以此方法制备的高纯镁砂为原料，可以开发多种高性能的耐火材料制品 。
(2) 其他含镁矿物
在镁质耐火材料中的镁橄榄石制品，其主要矿物组成是镁橄榄石(2MgO·SiO2)和方镁石(MgO) 。这种制品的特点是抗熔融氧化铁的能力较强，热震稳定性优于普通镁砖 。生产此种制品的主要原料是橄榄岩和蛇纹岩 。
4.2白云石质原料
白云石是以碳酸镁(MgCO3)和碳酸钙(CaCO3)的复盐为主要成分的耐火原料，其化学式为CaMg(CO3)2或MgCO3 ? CaCO3，其理论组成为CaO3 0.41%、 MgO2 1.87%、CO2 47. 72% 。CaO/MgO = 1.39、硬度为3.5?4 。
我国白云石原料丰富，分布广泛，且比较纯净 。辽宁大石桥一带储量十分丰富 。山东、湖北、陕西、广西、甘肃、江西、安徽、四川、云南、湖南等省均有丰富的矿源 。此矿体常与石灰石和菱镁矿共生 。
五、锆质制品用原料
(1)锆英石
锆英石(ZrO2·SiO2或ZrSiO4)是生产锆质制品和锆英石制品的主要原料，我国锆英石产地是海南省 。广东省、广西壮族自治区、山东省、福建省和台湾省等地均有分布 。
锆英石的理论组成为ZrO2 67. 01%、SiO2 32. 99% 。它经常含有TiCfe和其他微量稀土 氧化物，由于这些元素的存在，使其具有不同程度的放射性 。因此在使用此原料生产制品时，应当有必要的防护措施 。

• 儿童水果拼盘图片简单火龙果 儿童水果拼盘图片
• 小仙女不生气图片 不生气图片
• 2015年二胎准生证图片 最新二胎准生证图片
• 四月再见五月你好的句子图片
• 无聊图片发朋友圈 无聊图片
• 鹅掌花图片 鹅掌风图片
• 爱妻生日快乐祝福图片 爱妻生日快乐祝福语
• 紫色鸭跖草盆栽图片 紫鸭跖草的种植方法
• 手写励志句子图片 文字 励志的句子图片手写
• 烂的菠萝蜜图片 菠萝蜜图片
