文章图片

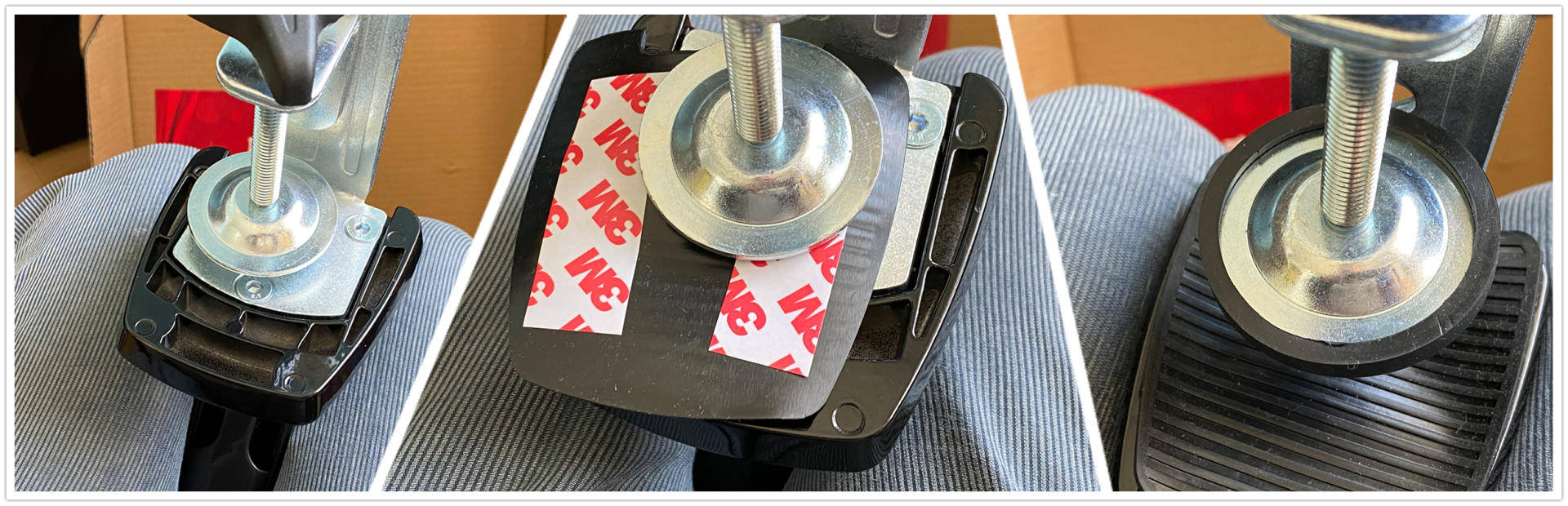

首先 ， 将夹具同底座固定 ， 使用的是3颗螺丝连接 。 由于上下臂已经组合好了 ， 那么安装的时候 ， 比较费劲 ， 建议像我这样用双膝固定好 。 底座的胶垫 ， 使用3M胶贴在底座上 。

文章图片

然后就直接可以夹上去了 ， 在挂架的后部 ， 有2个螺丝 ， 是这种孔 ， 那么需要根据桌板的厚度 ， 选择合适的位置 。 这个卡住相对不是很紧 ， 容易滑脱 。 同时 ， 由于支架上面的上下臂已经连接一体了 ， 所以比较重 ， 固定较为困难 。 这个我固定了2次 。

文章图片

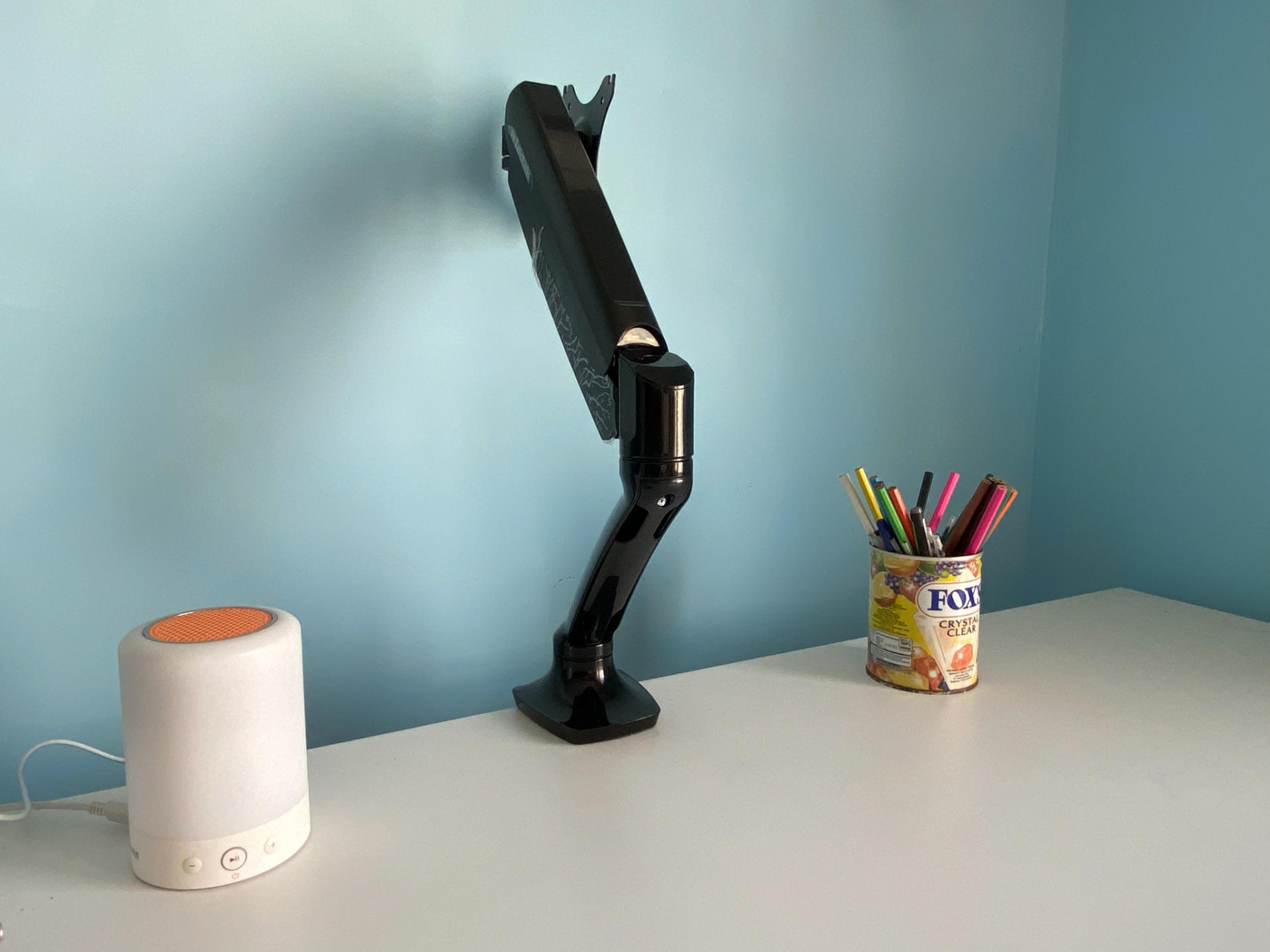

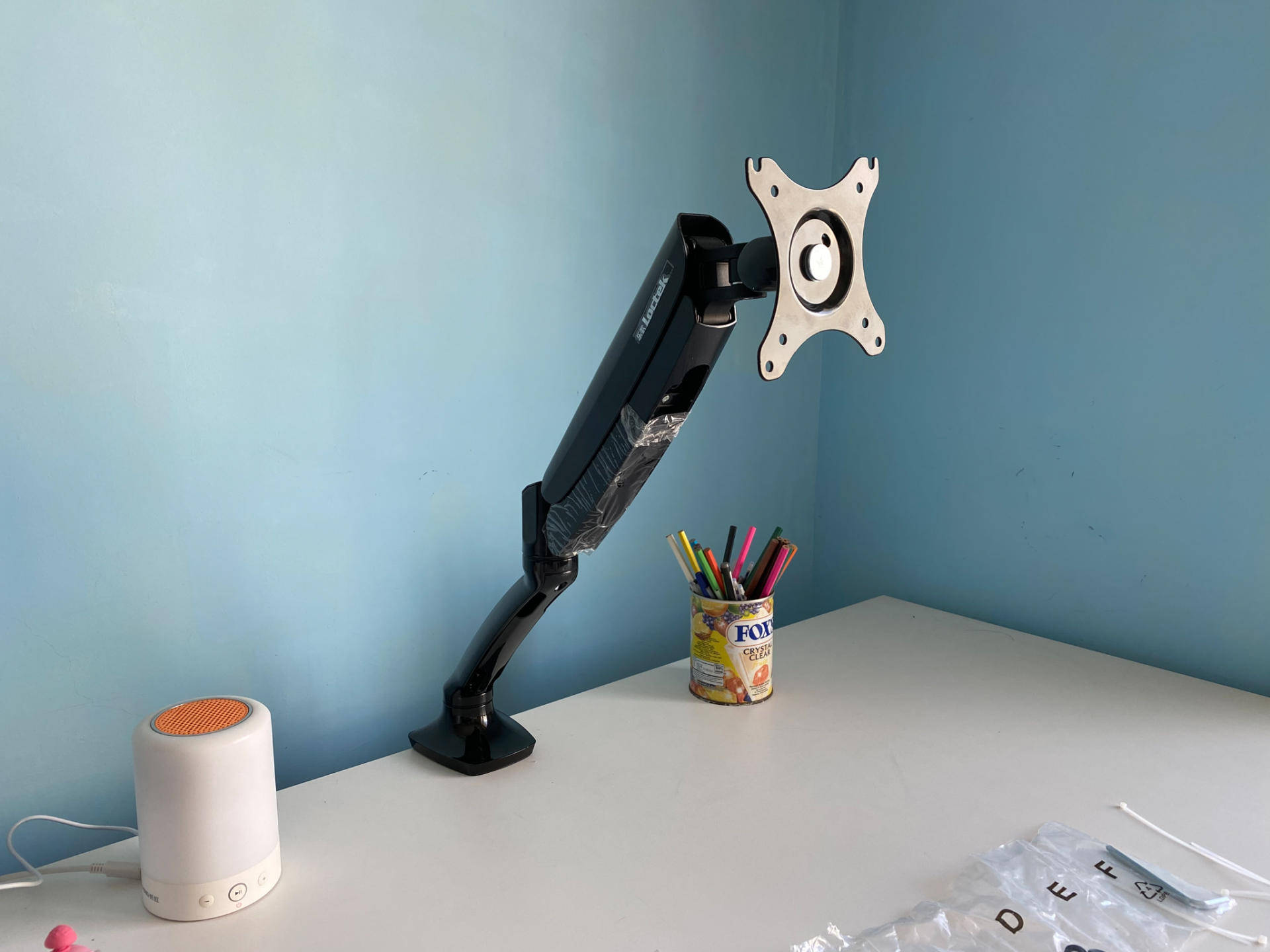

装好之后这个样子 。 这个 ，， 肯定不行啦 ， 需要把支架上臂它转过来 。

文章图片

转过来之后 ， 就好了 。 乐歌的这款转动比较紧 ， 比较费力 ， 尤其是下支臂 ， 尤其严重 。
好 ， 暂停一下 ， 我们来继续第二个 ， NB F80的安装 。

文章图片

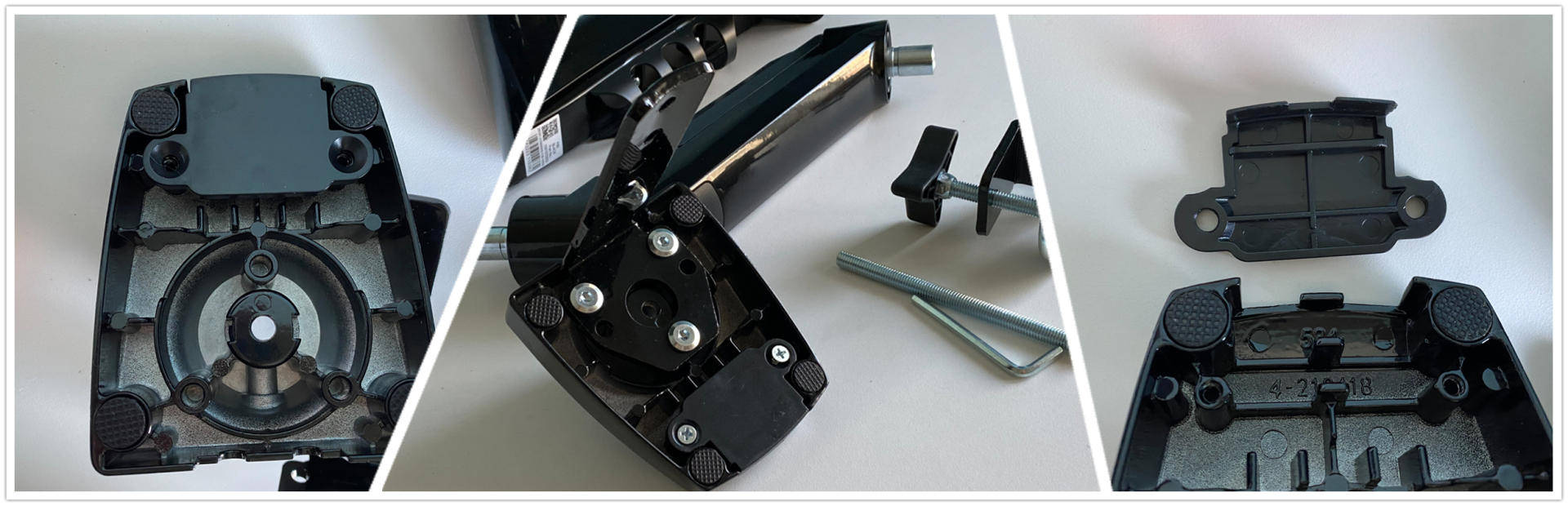

首先将底板和夹器组件用三颗螺丝拧在一起 。 这个底座 ， 拆开后 ， 可以有位置放USB接口 ， 如果要用得的话 ， 现在就需要固定好 。 底座有四个橡胶垫 ， 将来和桌面接触就是这四个起到了防护桌面的作用 。

文章图片

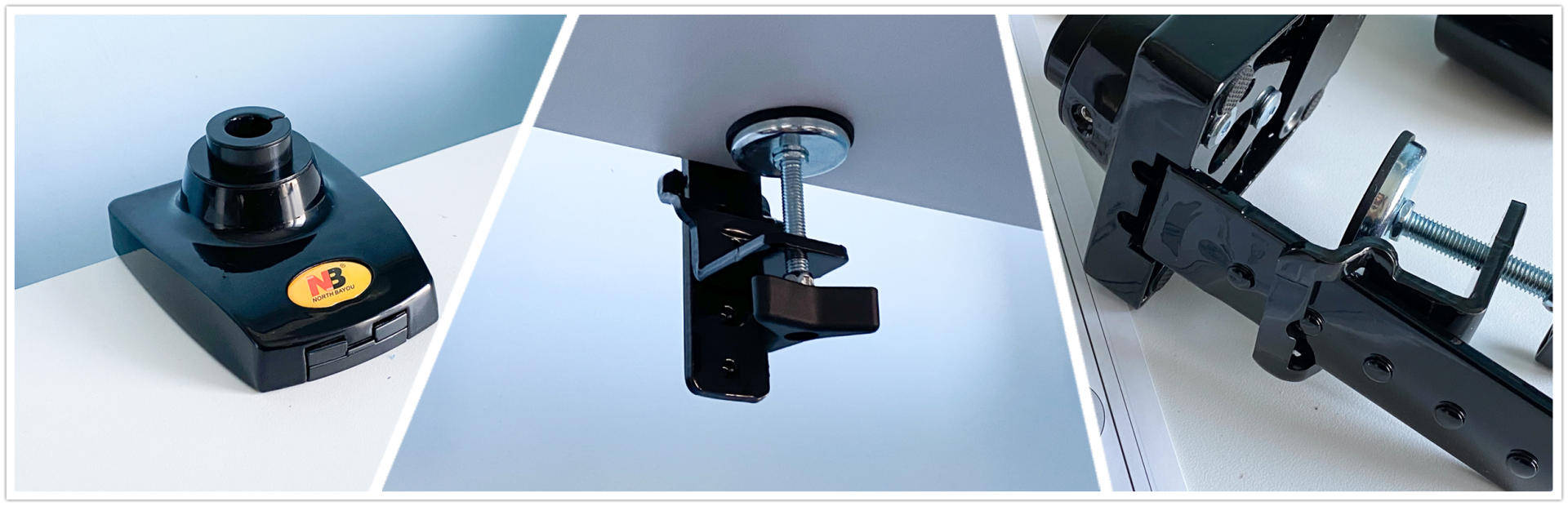

这个夹具片的上面有几个凸起 ， 然后有螺栓的这边的夹具 ， 要套在这个夹具片上面 ， 靠凸起来定位 ， 然后再夹持住底座 。 这个小东西 ， 有的时候会滑脱 ， 所以也固定了2次 。 不过由于底座很轻 ， 所以 ， 固定起来没有花费什么力气 。 不像乐歌的 ， 由于固定时要支撑整个支臂的力量 ， 固定不容易 。

文章图片

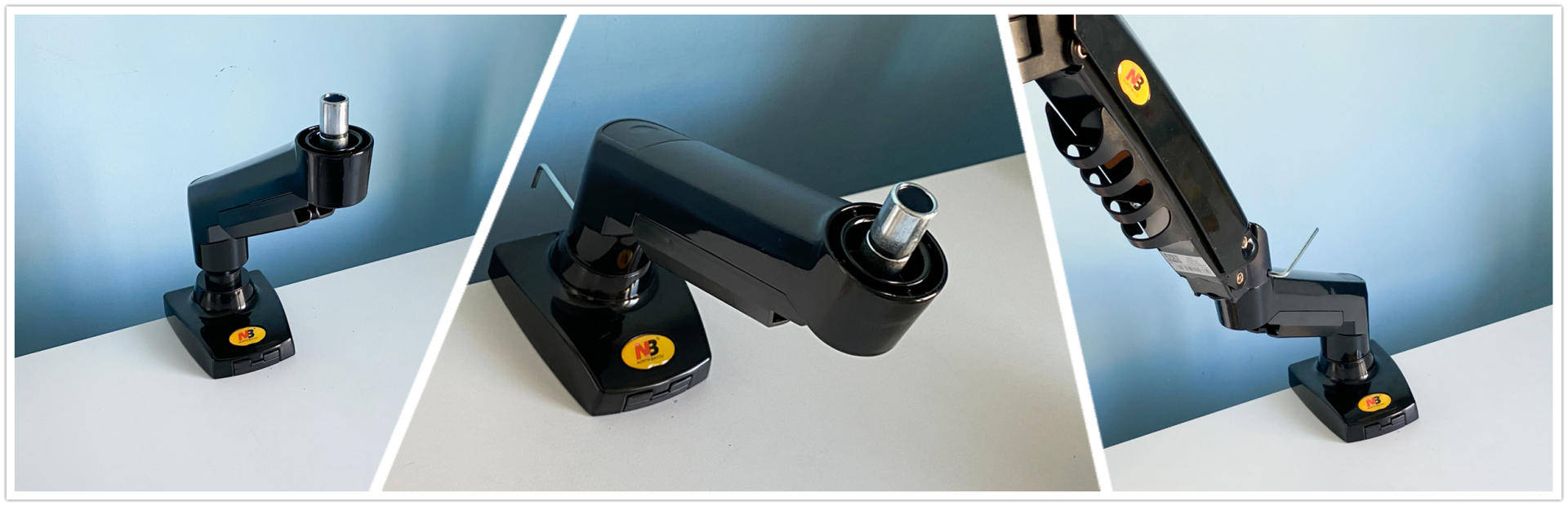

固定好底座后 ， 先安装下支臂 ， 直接放入即可 ， 然后用扳手 ， 在支臂后部的螺丝悬紧固定 。 然后在同样的方式 ， 安装上支臂 ， 同样在侧面有螺丝可以悬紧固定 。 在固定后 ， 通过微调螺丝的紧密度 ， 调节转动的顺畅度 ， 做到既不要太紧也不要太松 ， 适合自己的习惯 。
最后来看下北弧E350的安装 。

文章图片

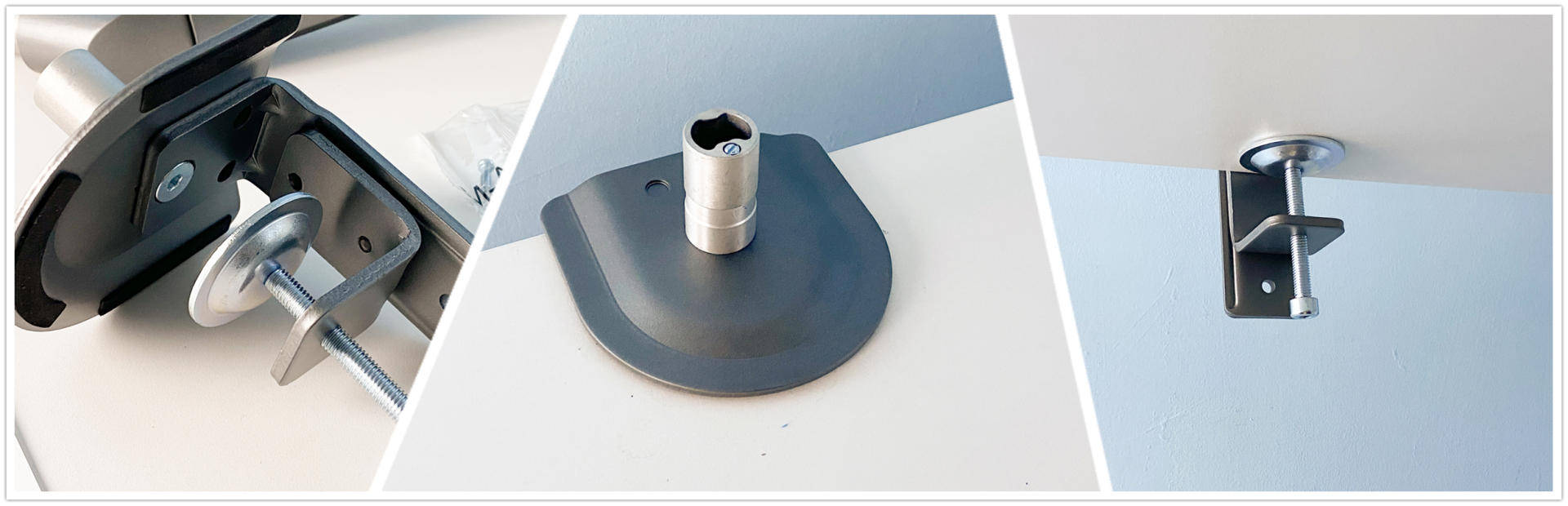

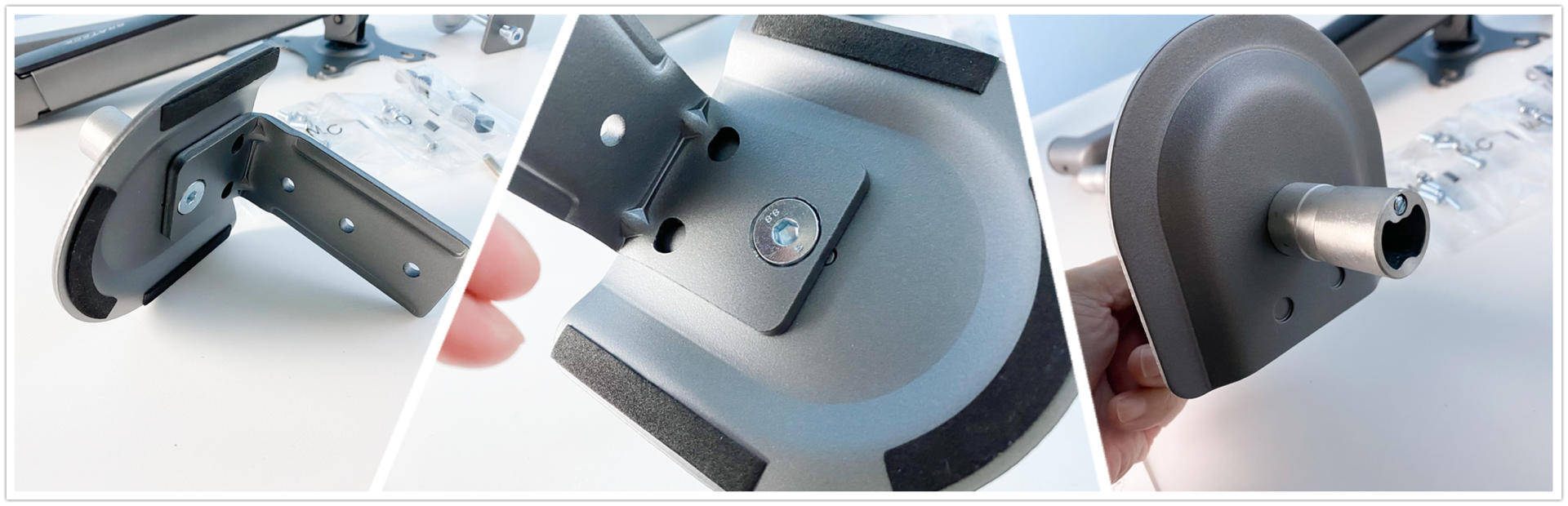

首先使用附带的工具 ， 使用螺丝将底板、夹器组件、底座轴连接起来 。 底板有三片防滑垫 ， 将来同桌面接触起到保护作用 。

文章图片

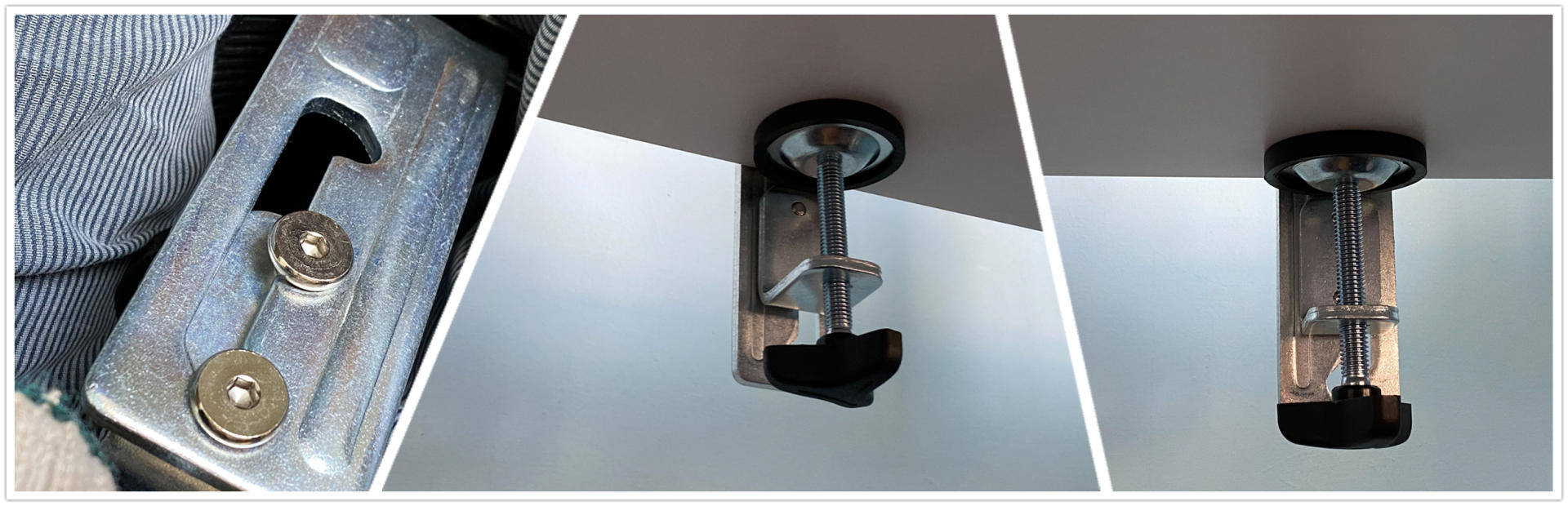

然后将夹具同夹具组件上面有3个孔洞 ， 夹具上有2个孔位 ， 根据桌面的厚度 ， 选择不同位置的孔洞 ， 用螺丝固定好 。 然后再夹持到桌面上即可 。

文章图片

固定好底座后 ， 先安装下支臂 ， 直接放入即可 ， 然后用扳手 ， 在支臂后部的螺丝悬紧固定 。 然后在同样的方式 ， 安装上支臂 ， 同样在侧面有螺丝可以悬紧固定 。 在固定后 ， 通过微调螺丝的紧密度 ， 调节转动的顺畅度 ， 做到既不要太紧也不要太松 ， 适合自己的习惯 。 这个同NB F80是一样的 。
