心电图详细图解心电图怎么看图解( 二 )

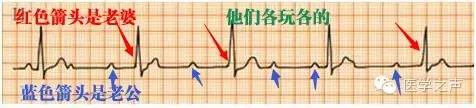

三度房室传导阻滞：

三度房室传导阻滞：

文章插图
离婚了，老公老婆就各玩各的啦，互不干涉。
正常来说P波后面都有QRS波群。但是三度房室传导阻滞P波与QRS波群无固定的时间关系，P波频率快于QRS频率
5
房早与室早
口诀：房早撇，室早阔

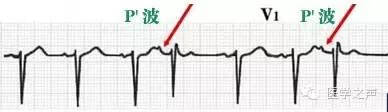

房性期前收缩（房早）

房早撇（异常Ｐ波，即P\'波）

房早撇（异常Ｐ波，即P\'波）

文章插图
两夫妻过的好好的，突然冒出个女小三
提前出现一个变异的P’波，QRS波一般不变形，但间隔改变。
室性期前收缩（室早）

室早阔（QRS波群宽大畸形）

室早阔（QRS波群宽大畸形）

文章插图
室早就是老婆老公好好的，突然插足个男小三（QRS）

提前出现的宽大、畸形QRS波,QRS间期≥0.12s;
其前无P波，T波与主波方向相反；
代偿间隙完全。

提前出现的宽大、畸形QRS波,QRS间期≥0.12s;
其前无P波，T波与主波方向相反；
代偿间隙完全。
6

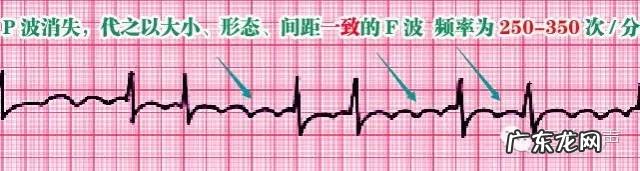

【心电图详细图解心电图怎么看图解】心房扑动

文章插图
①P波消失，代之以大小、形态、间距一致的f波；
②频率为250-350次/分；
③固定比例下传时，心律规则；反之，心律不规则。
7

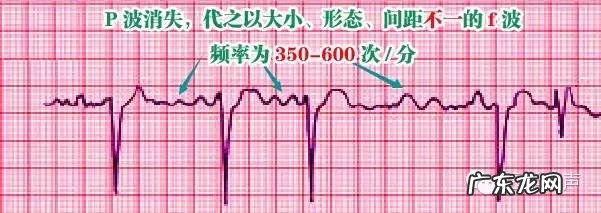

房颤

文章插图
房颤就是老婆（p波）更年期一天到晚发神经老公（QRS）吓的经常不敢回家且没规律
P波消失，代之以大小、形态、间距不一致的f波，频率为350-600次/分，R-R间期绝对不规则，但能分辨出QRS波群。
8

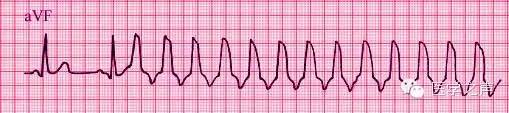

室性心动过速

文章插图
室速是一群光棍（QRS）在跳舞
连续出现三个或三个以上的宽大畸形的QRS波群，R-R间期略不规则，但频率在150-200次/分。上图的频率大家可以按照文章前面讲的方法计算一下，差不多150次左右。
9
室扑

文章插图
P-QRS-T波消失，代之出现连续快速而相对规则的心室扑动波，但频率为200-250次/分。
10

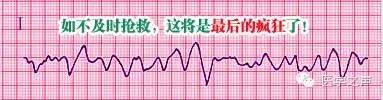

室颤

文章插图
老婆（p波）跑了，老公（QRS）疯了，手舞足蹈，一顿乱跳。
出现大小、形态、距离不等的室颤波，频率250-500次/分；此为最严重的心律失常，若不及时抢救，就马上成一条直线GAMEOVER!
11

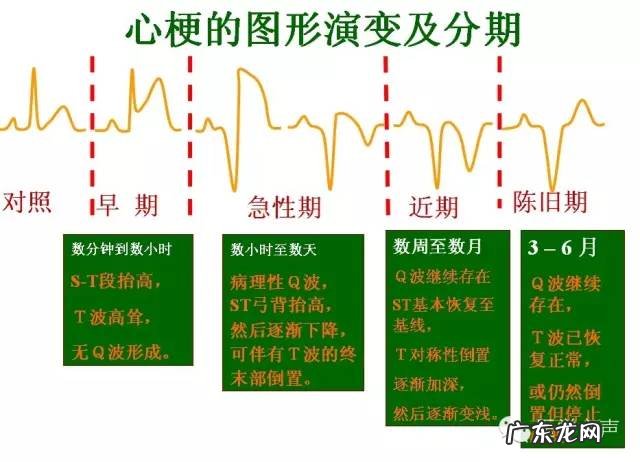

心梗
心梗心电图是一个动态变化的过程，大家主要看ST段，如果大家是参加考试，一般都会给你一个急性期“S-T段抬高”的心电图。
故事：老婆好好的，老公受伤了！

文章插图
这个图片有点大，大家可以点开放大

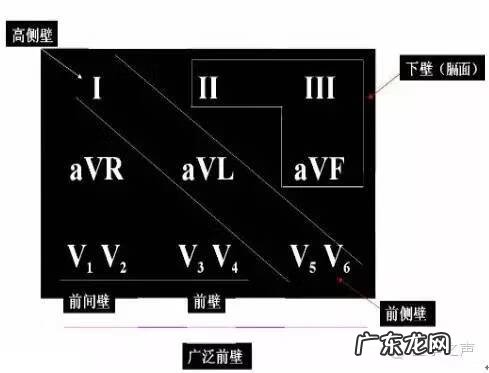

关于心梗定位问题：
如果异常出现在哪个导联上面，我们就可以按照下面图片进行定位。

文章插图
最后，祝大家新年快乐哦~学好心电图，走哪都不怕！
