文章插图

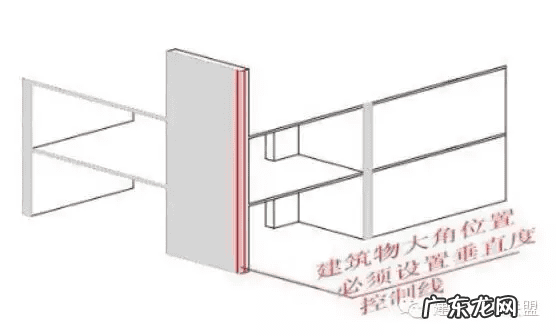

建筑物大角位置设置垂直度控制线，控制线距墙边100mm


文章插图
模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线，线距离檐边300mm


文章插图

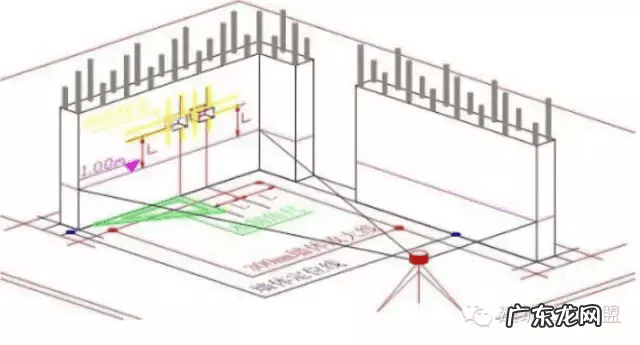

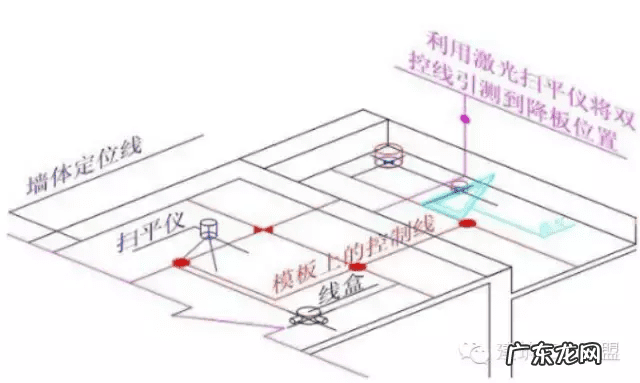

结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位


文章插图
模板安装完成后，按照装修图纸在模板上做水电预埋的精确定位
4、砌筑测量放线做法


文章插图

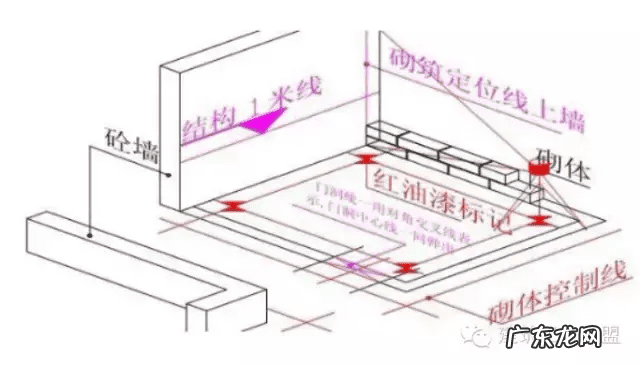

①砌筑定位放线必须采用双控线（定位线、控制线都要弹出），结构墙体上弹出砌筑定位线；②砌筑端头无剪力墙，采用竖皮数杆；③施工完成的砼墙面提前弹出结构1m线 ④门洞口采用对角线表示，同时弹出门洞中线 ⑤每间房间控制线相交处采用红油漆标识


文章插图

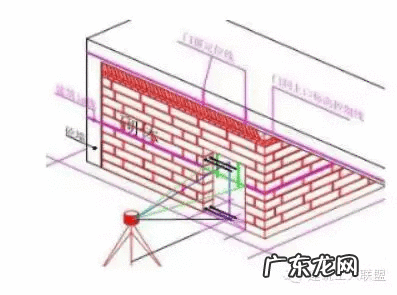

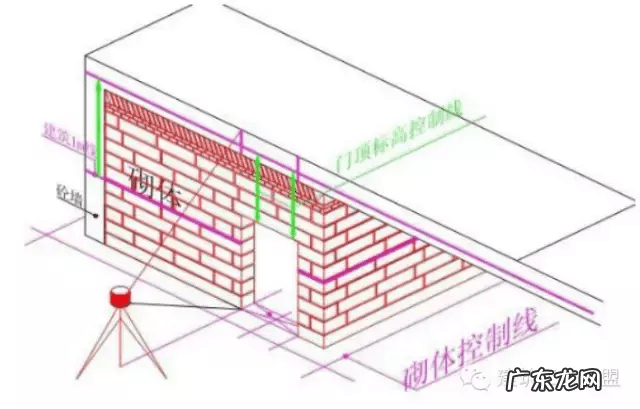

砌筑前，利用激光扫平仪将地面门洞定位线弹到梁侧，将建筑1m线传递到梁侧控制门洞标高


文章插图

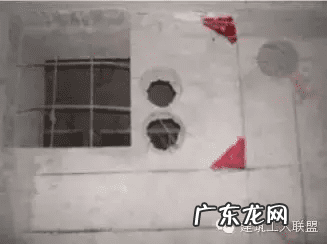

管道井、烟道也须设置双控线 。成品烟道和水电预留孔，在结构施工阶段，须放线定位

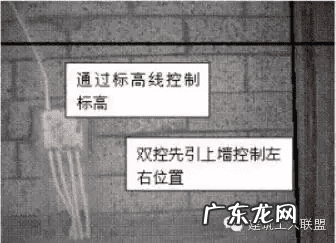

将建筑控制线翻到砌体墙上，利用建筑1m线对水电预埋进行精确定位


文章插图
5、抹灰测量放线做法


文章插图
抹灰利用结构控制线、砌筑控制线进行灰饼定点，并将地面控制线弹到墙上


文章插图
门洞侧面、顶面利用砌筑门洞中线，采用扫平仪进行灰饼定点


文章插图
烟道、水电管井也须采用激光贴饼 。保证现场与设计尺寸一致


文章插图

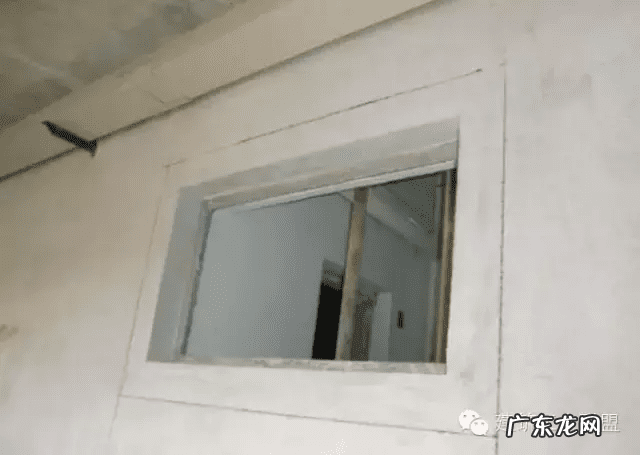

门窗洞口二次收口弹控制线150mm，门窗侧面和顶面按A26进行灰饼定点


文章插图

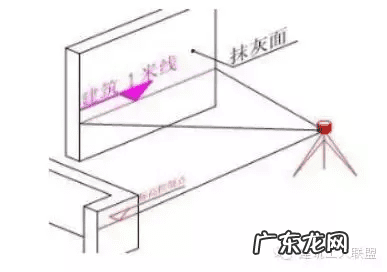

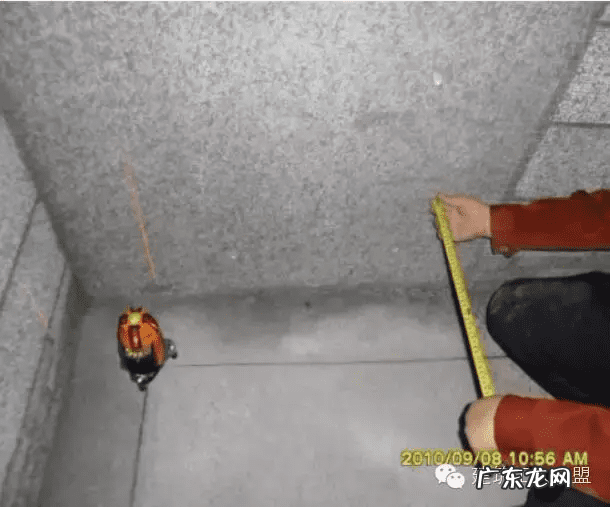

抹灰完成后在墙面弹出建筑1m线


文章插图
结构模板安装、结构模板拆除、砌筑和抹灰完成后3天内总包和监理必须完成该楼层的实测实量，并将测量记录报项目部、品质管理中心（资料由监理工程师统一收集）
