于工程项目而言 ， 一般情况下 ， 为了在进行场地布置时 ， 为了使周边已有建筑更加真实往往会使用体量功能创建一个外形与周边建筑基本类似的形状 ， 然后使用面墙、面楼板、面屋顶、幕墙系统这四个命令创建模型使其外观与周边建筑相似 。 虽然命令用的不是墙或楼板等命令直接创建 ， 但使用这四个命令创建的模型同样会被明细表功能统计到 ， 这往往会造成统计工作量时的混淆 。

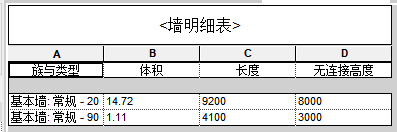

如图所示为通过面墙命令及墙命令创建的墙在明细表中同样被统计到 。




对于这样的问题 ， 可通过在创建模型完成后 ， 将创建完成的墙体或其他模型 ， 选中 ， 并修改“属性”面板中“阶段化”分组内“创建的阶段”这一属性 。



创建明细表时 ， 会有一个“阶段”的设置 。 该设置默认为“新构造” ， 如图所示 。



当选好要统计的类别后 ， 该设置默认为“新构造” ， 因此所有阶段为“新构造”的该类别构件都会被统计到 。 所以可以通过修改属性面板中的“创建的阶段”这一属性 ， 来避开明细表的统计 。 如图所示 ， 三面墙中有一面被修改为“现有类型” 。

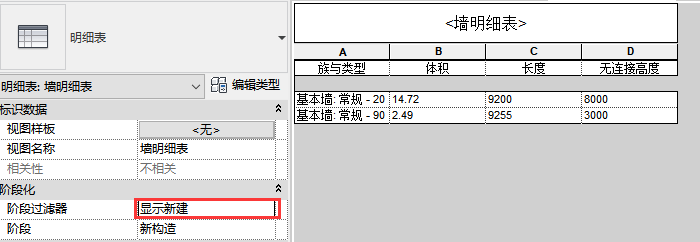

然后在明细表中“属性”面板内“阶段化”这一分组中修改“阶段过滤器”属性为“显示新建” ， 如图所示 ， 此时明细表中已没有对修改了属性的墙体的统计 。



“阶段过滤器”这一属性是所有实体图元都具有的实例属性 ， 可直接框选所有需要修改的图元 ， 一并进行修改 。
【每日一练389：关于Revit中模型属性的“阶段”设置对明细表统计时的影响（一）】意义：如果通过明细表中“过滤”这一功能同样能达到类似效果 ， 但Revit默认的过滤条件较少且需要构思过滤条件 ， 甚至设置完条件后还仍需要修改其他属性或名称等操作 ， 与之相比 ， 通过修改“阶段过滤器”这一操作 ， 就显得较为轻松了 。
