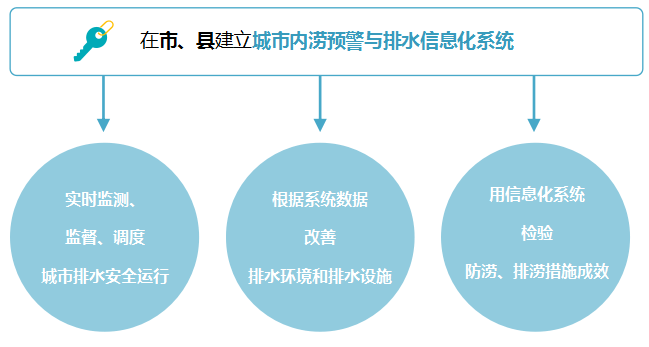

城市暴雨内涝灾害气象预警系统建设意义

文章图片

【城市暴雨内涝灾害气象预警系统】解决方案

文章图片

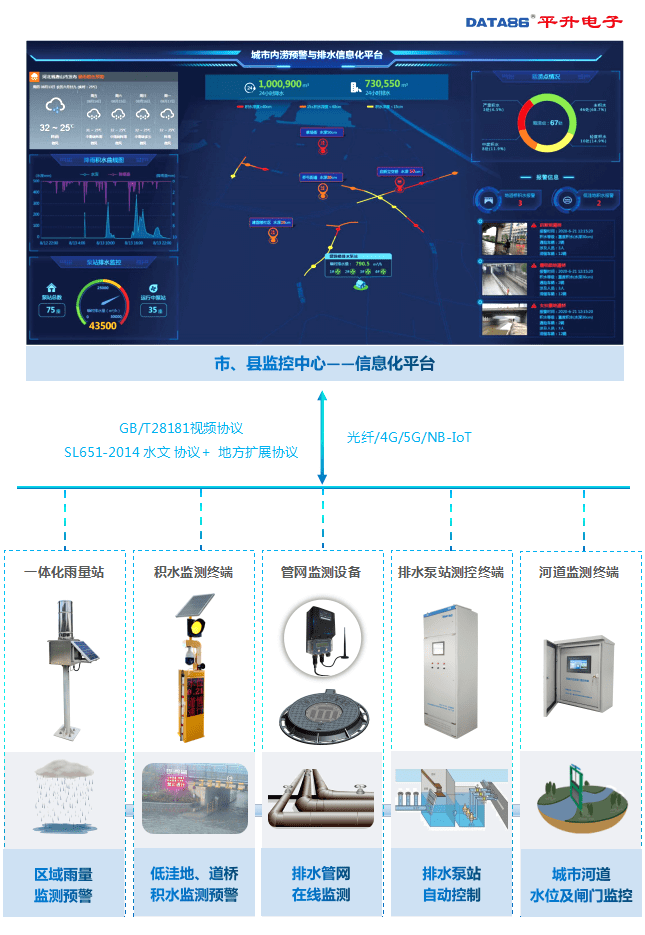

1、系统构成

文章图片

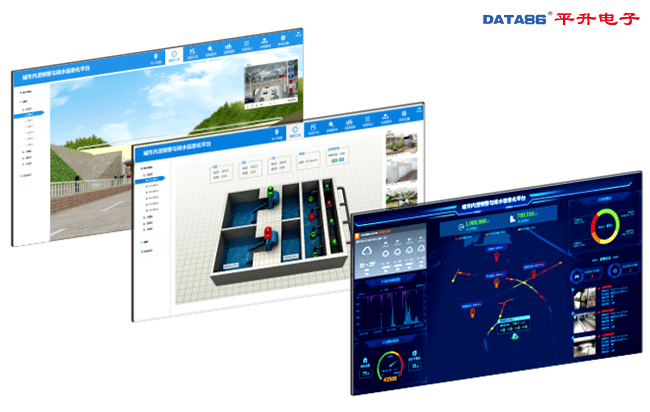

2. 平台软件

文章图片

一张图总览积水、排水现状
■ 城区降雨量 ■ 低洼地、道桥积水水位
■ 排水管网流量流速 ■ 排水泵站运行情况
■ 监测点视频/照片 ■ 当前报警信息
积水、内涝预警预报
数据越限 ， 自动弹出预警、报警信息 ， 提示监管人员 ， 还可发送预警、报警信息给预警广播发布系统 。
排水调度管理
道桥、泵站等采用组态模式直观展现 ，方便调度；
根据集水池水位自动控制排水泵站运行 ， 及时排涝 。
数据统计、趋势分析、辅助决策
统计降雨量和排水量 ， 分析城区积水变化趋势 ， 辅助管理部门做出防汛排涝和内涝治理决策 。
标准通信规约
视频协议：GB/T28181
数据规约：SL651-2014 水文协议+ 地方扩展协议
无缝对接其他平台
可对接上级监管平台、气象监测、智慧城市等平台 ， 实现信息共享 。
专业版通信服务软件对接测点设备
支持基础信息录入
3、现场监测监控设备

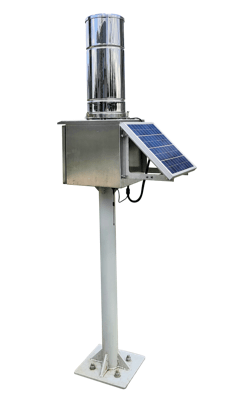

一体化雨量监测站
型号：DATA-2301

文章图片

适应场合：安装在经常发生积水和内涝的区域及周边
主要功能：实时监测降雨量 ， 数据越限报警
测量设备：雨量筒
通信方式：4G/5G/NB-IoT
供电方式：太阳能

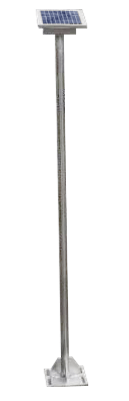

一体化水位监测站
型号：DATA-2302

文章图片

适应场合：安装在经常发生积水和内涝的区域
主要功能：实时监测积水水位 ， 数据越限报警
测量设备：电子水尺 / 投入式压力水位计
通信方式：4G/5G/NB-IoT
供电方式：太阳能

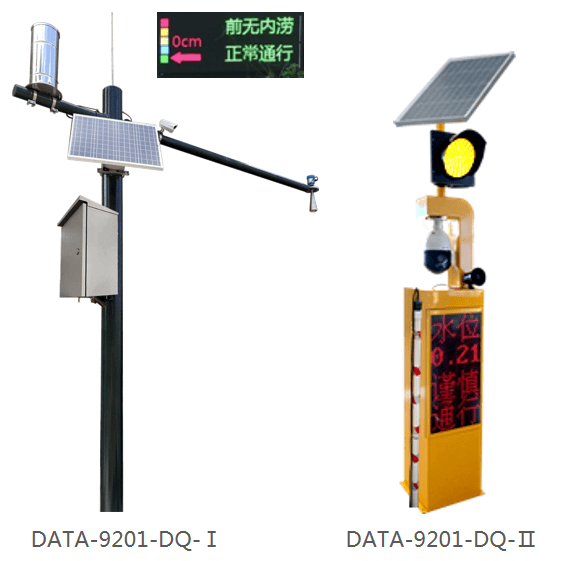

道桥监测终端
型号：DATA-9201-DQ

文章图片

适应场合：安装在隧道、立交桥、下穿桥等入口处 ， 低洼路段 ， 停车场等
主要功能：监测积水水位、现场图片或视频 ， 水位越限报警 ， 控制警示牌、警示灯、声音播报等提醒行人 。
测量设备： 雷达水位计/超声波水位计/投入式水位计/电子水尺
通信方式：光纤/4G/5G
供电方式：市电/太阳能

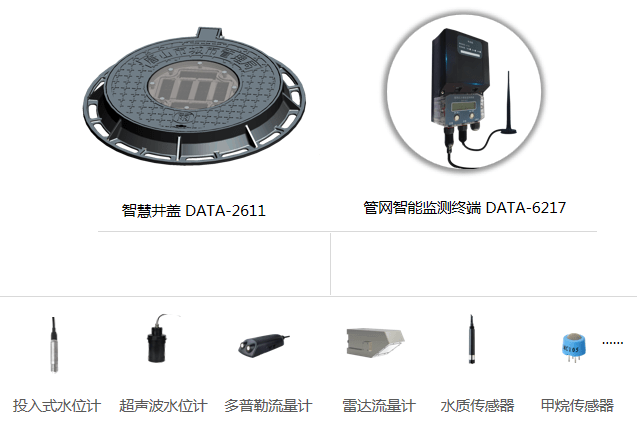

排水管网监测设备

文章图片

适用场合：
安装于城区主干路、住宅小区、人行道、非机动车道、绿化带、停车场等区域的排水管网窨井 。
智慧井盖 DATA-2611适合实时采集、实时上报的监测点 。
管网智能监测终端DATA-6217定时采集、定时上报的监测点。
主要功能：
监测排水管网水位、流量、水质、有害气体浓度等数据 ， 数据越限自动报警 。
智慧井盖DATA-2611还具备GPS定位和井盖丢失报警功能 。
