文/家居杂坛
对于现在新建的楼房来说 ， 都是有严格的防止触电的一些措施 。 例如我们最常见的楼房安装有防雷的系统 ， 也就是我们所看到的屋顶有避雷针和避雷带 。 另外就是我们家里的电路中 ， 都安装有地线（PE线） 。 于是很多有朋友疑惑避雷针的接地线和插座的地线可以连接在一起吗？在这篇文章中 ， 家居杂坛就来给大家解答防雷接地和插座接地的问题 。

楼房的避雷针地线和插座的地线可以连接在一起吗？
楼房中的避雷针的地线和插座的底线可以连接在一起吗？对于这个问题 ， 家居杂坛给出的个人观点就是 ， 现在新建的楼房中的避雷针的接地和插座的地线是不连接在一起的 。 为什么这么说呢？我们首先来了解一下楼房中避雷针的接地和插座地线具体的连接方式 ， 之后来给大家解答为何不建议大家把它们连在一起 。

（一）：楼房中的避雷接地系统是如何安装的？
对于一栋楼房中的接地系统应该包含三大部分 ， 从下而上依次分别是接地极 ， 引下线和避雷网或者是避雷带 ， 也就接闪器 。 通过这三个部分来实现对整栋楼的防雷接地 。 所以说 ， 楼房的防雷和接地系统具体里面包含以下三个部分 。
①：接地极 。 对于楼房中的接地极 ， 最终利用的是桩基础的钢筋 ， 例如我们的混凝土灌注桩其中的钢筋或者是预应力管桩其中的钢筋 。 把这些钢筋与我们基础底板的钢筋进行相连接 。 对于连接要按照图纸的要求进行连接 。 像常见的高层一般是选择最少四个接地点与地基基础进行连接 。

②：防雷引下线 。 防雷引下线的作用是将屋面接闪器部分连接到引下线 ， 通过引下线传入到我们的接地极中 ， 最终导入大地的 。 所以对于楼房中的引下线 ， 一般是采用的柱子中或者刷墙体中的钢筋 。 像目前比较常用的方法就是选择柱子中两根直径不小于16mm的钢筋 ， 或者是墙体中也可以选择两根不小于16mmm的钢筋 。 引下线的具体数量也要根据设计要求进行选择 。 引下线的钢筋要求从基础至屋面全程贯通 ， 采取有效的搭接焊接 ， 满足接地电阻的要求 。
③：接闪器 。 接闪器是屋面接受雷电的部分 ， 这里面就包含了屋面的避雷网 ， 避雷带以及避雷针等等 。 当发生雷电以后 ， 雷电首先被接闪器所接收 ， 所以接闪器是凸出屋面的部分 。 像接闪器在屋面的安装 ， 常规是指使用直径12mm的镀锌圆钢 ， 然后沿着我们屋面最高处整个安装一圈 ， 最后在最高点安装上合格的避雷针 。

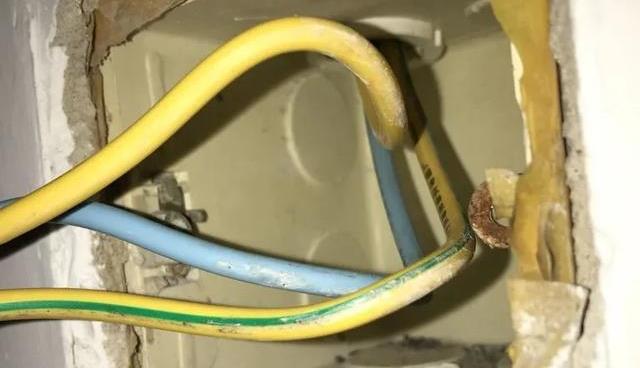

（二）：家中的插座的地线如何安装？
对于房屋中插座的地线应该也是全程贯通的 。 如果我们把我们室内作为末端 ， 那么就是从末端开始 ， 一直到强电的竖井 ， 最后接入接地系统中 。 而且整个过程是单独的一根PE线与接地进行连接 。 所以对于家中插座地线的整个布置过程以及包含部分应该包含以下三个部分 。
