二.强电系统施工工艺要求

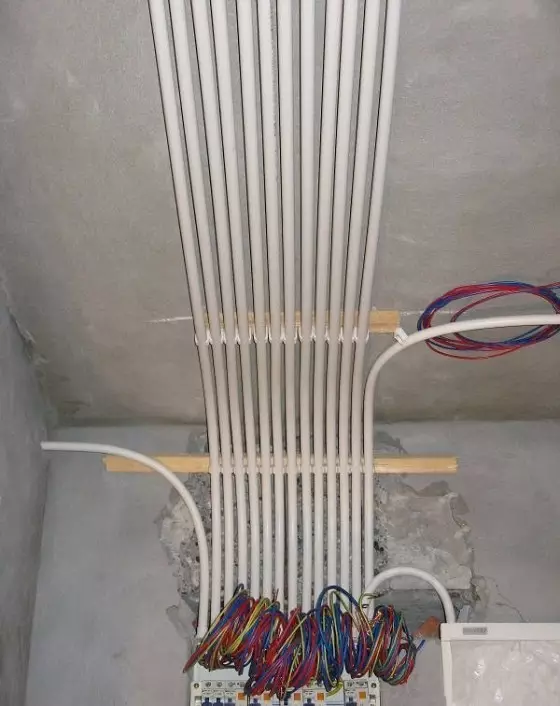

1) 每户应设置分户配电箱 ， 配电箱安装位置 ， 漏电箱安装位置：应安装在易操作位置 ， 便于日常维修 。

2) 配电箱内应设漏电断路器 ， 漏电动作电流应 不大于30mA ， 有过负荷、过电压保护功能 ， 并分数路出线 ， 分别控制照明、空调、插座等 ， 其回路应确保负荷正常使用 。 箱体的底面离地面高度变宽宜1.8 米 。 原配电箱位置一般不可移位 ， 若需移位要加 过渡盒 ， 并与设计 ， 监理确定方案 ， 在监理指导下方能进行施工 。

3) 电路排布为所以空调各自独方一路 ， 所以照 明为一路 ， 厨房插座为一路 ， (厨房.卫生间单放插座 ， 卫生间用电设施及卫生间插座为一路 ， 除厨 ， 卫以外的所以普通插座为一路 ， 不同的房型均可参照以上的办法 。

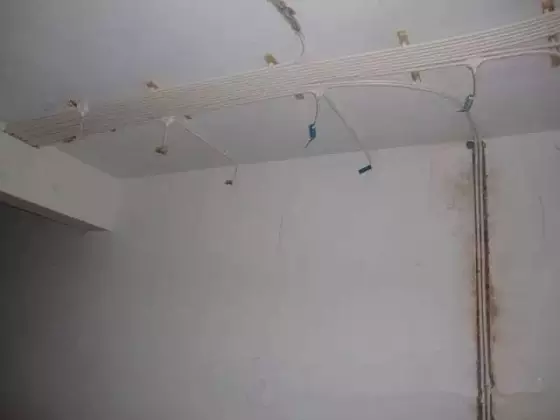

4) 两路线的零线 ， 地线不能共用 。 两路线不能穿同一管内 ， 电线和暖气、热水、煤气管之间的平行距离不应小于300mm ， 交叉距离不应小于100mm 。

5) 入户总开最少为60A以上 ， 客厅和空调最好为40A 。

6) 卫生间安装浴霸的应单独分路 ， 线直径为 2.5mm平方 ， 卫生间内安装电水器时应单独分路 ， 视容量大 ， 小确定用线截面 ， 一般为2.5mm平方4mm平方左右 。

7) 厨房用电：厨房需要单独分路导线径2.5mm 平方.

8) 普通插座与灯具超过25只的需增加分路进行控制 。

9) 导线色标：配电箱及各回路配线均需规范要 求进行分色 。

10) 配线时 ， 相线与零线的颜色应不同 ， 同一 住宅相线(L)颜色应统一 ， 零线(N)宜用蓝色 ， 保护线(PE)必须用黄绿双色线 。 穿入配管导线的接头应设在接线盒内 ， 接头搭接应牢固 ， 绝缘带包缠应均匀紧密 。

11) 文明施工 ， 规范施工 ， 加速施工 ， 给整个 工程开个好头 。

三.弱电系统施工的技术施工要求

1) 电话必须使用专用电话线穿线管敷设 ， 不能 与其他线混穿一管 。
