反激变压器特写 ， 采用绝缘胶带缠绕 ， 变压器次级采用利兹线 ， 降低高频损耗 。

文章图片

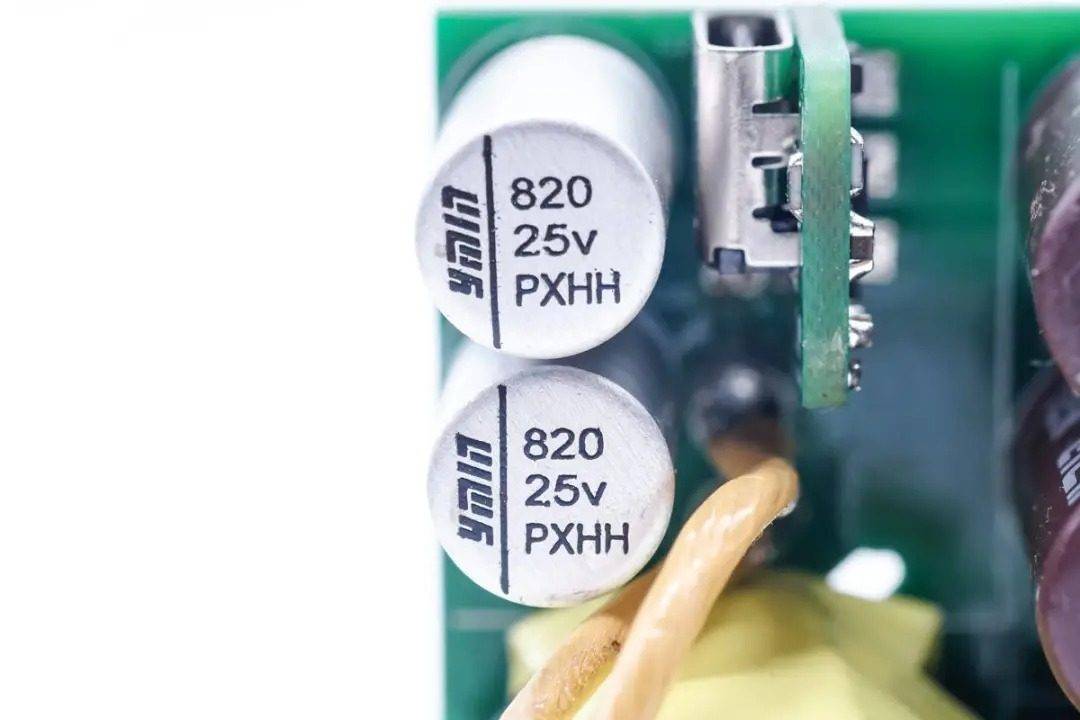

输出滤波电容采用两颗永铭NPX系列固态电容 ， 耐压25V ， 820μF容量 ， 两颗并联 。

文章图片

输入端采用两颗整流桥均分发热 ， 整流桥来自沃尔德 ， 型号WRLSB80M ， 额定电流8A ， 耐压1000V 。

文章图片

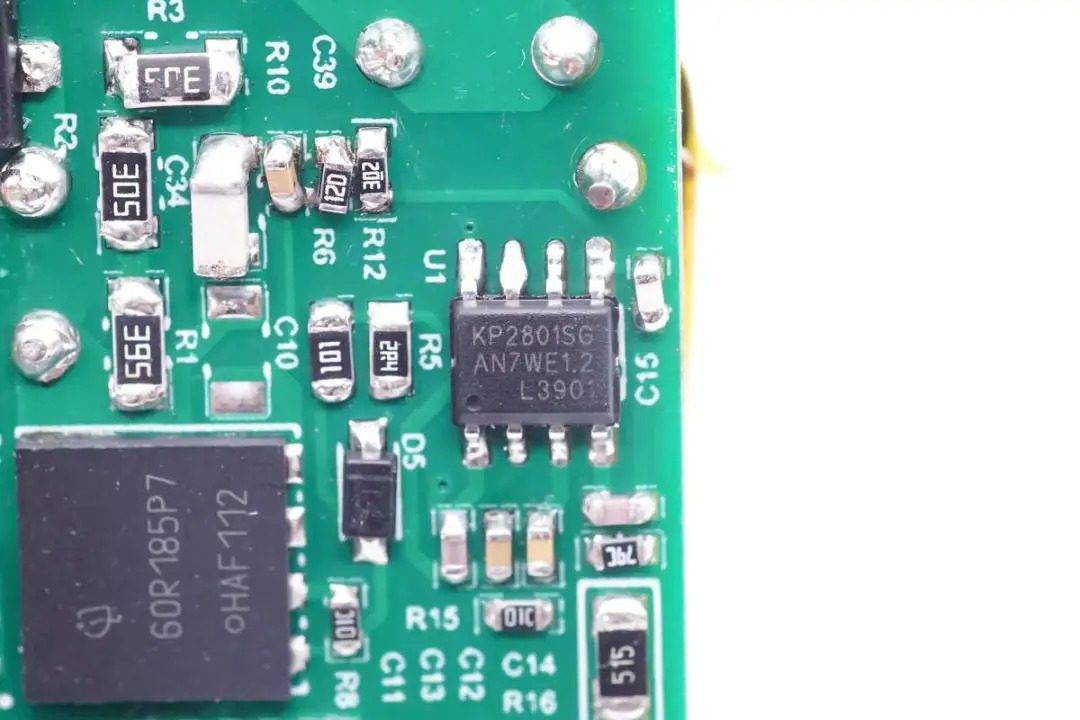

PFC升压控制器来自必易微 ， 型号KP2801 ， 采用临界模式运行 ， 支持单绕组电感 ， 无需辅助绕组 。 芯片内置高压启动电路 ， 启动时间小于0.2秒 。

文章图片

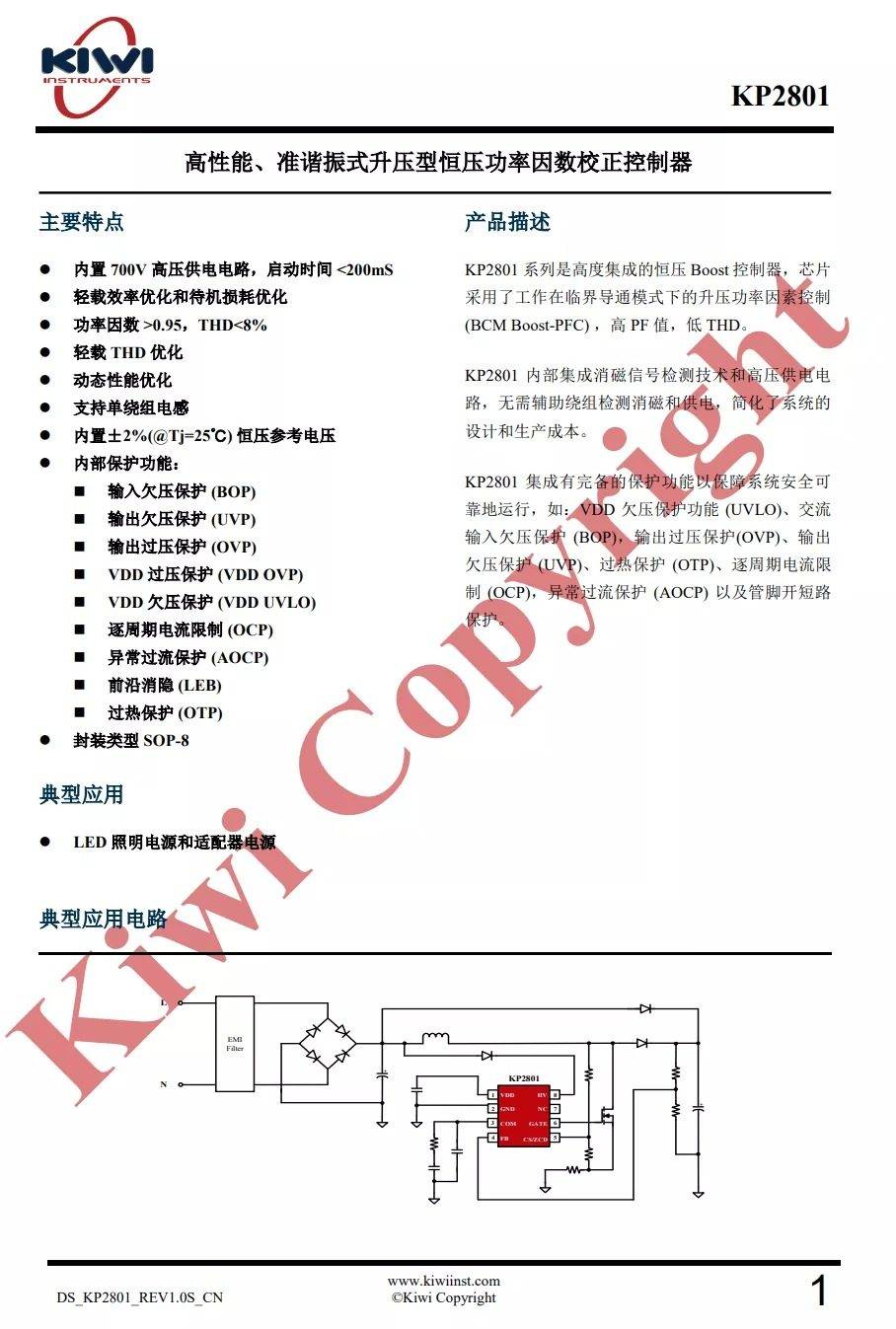

KP2801内部集成消磁信号检测技术 ， 无需使用辅助绕组进行消磁检测 ， 可降低系统成本 。 内部集成丰富全面的保护功能 ， 确保稳定正常运行 ， SOP-8封装降低了空间占用 ， 适合小体积紧凑的电源应用 。

文章图片

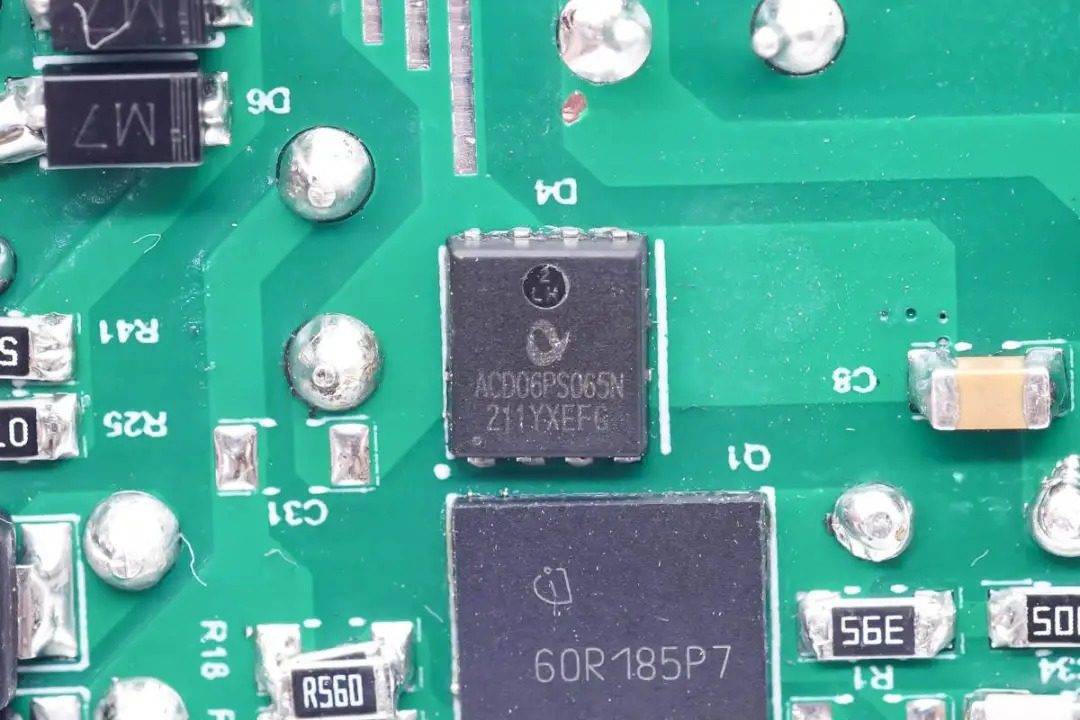

PFC整流管采用创能动力 ACD06PS065N ， 是一颗耐压650V ， 6A的碳化硅二极管 ， 采用DFN5*6封装 。

文章图片

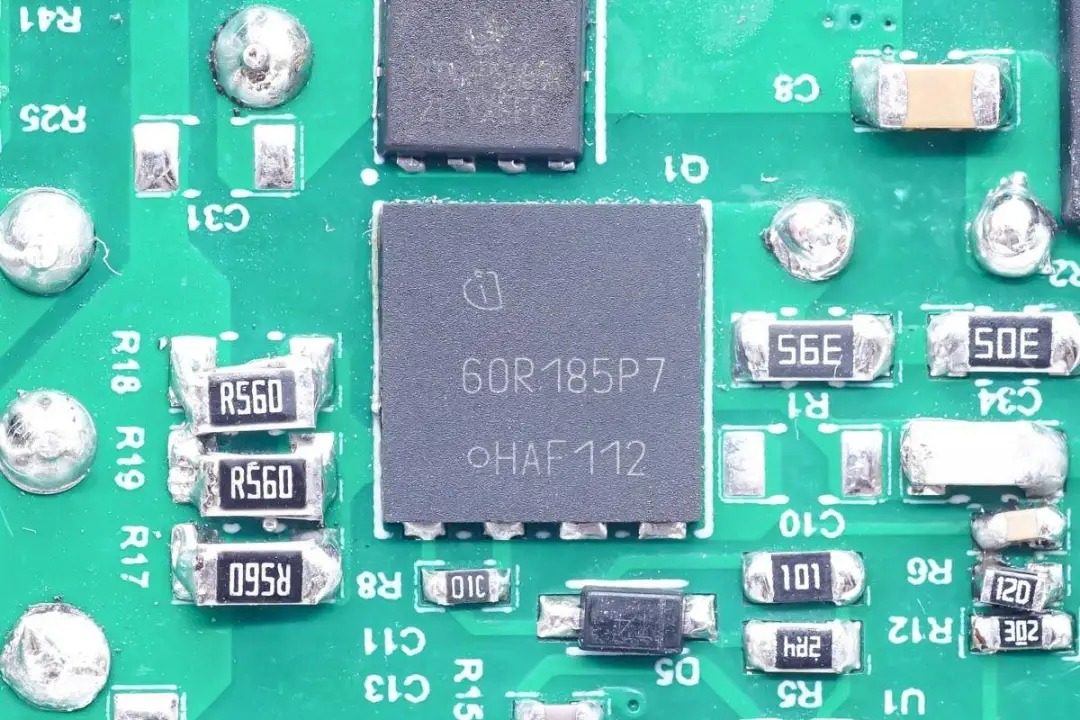

PFC开关管为英飞凌IPL60R185P7 ， CoolMOS P7系列 ， 耐压650V ， 导阻185mΩ 。

文章图片

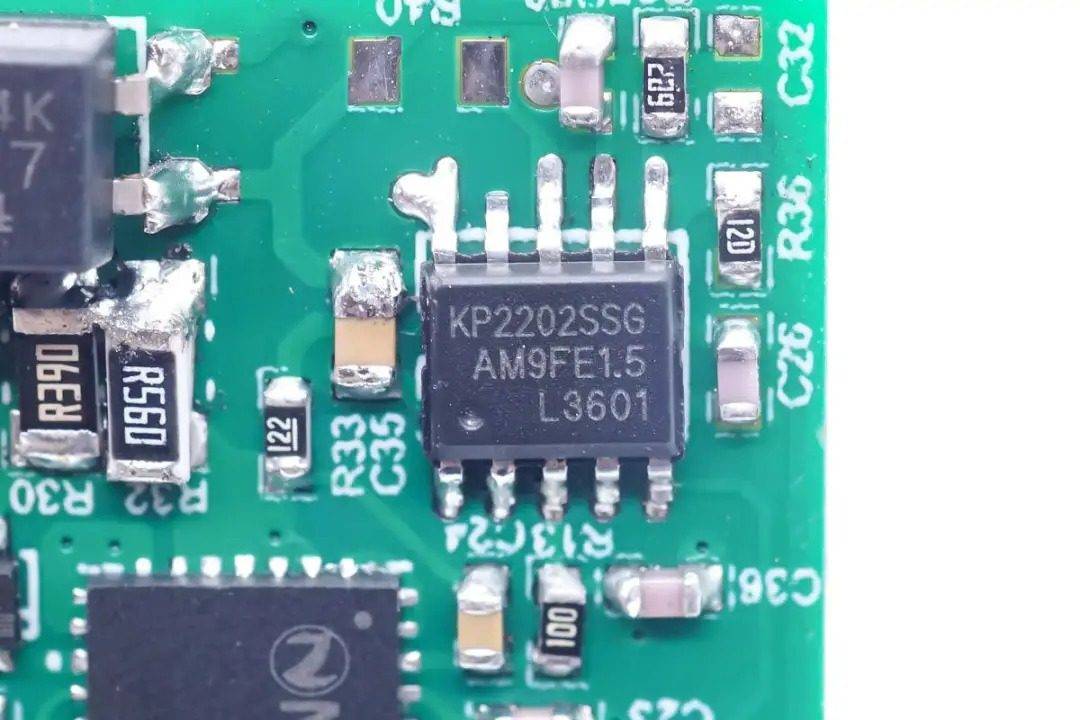

反激控制器来自必易微 ， 型号KP2202 ， 是一颗高集成度的反激控制器 ， 集成高压启动和X电容放电功能 ， 工作频率最高可达500kHz ， 支持10-112V供电范围 。

文章图片

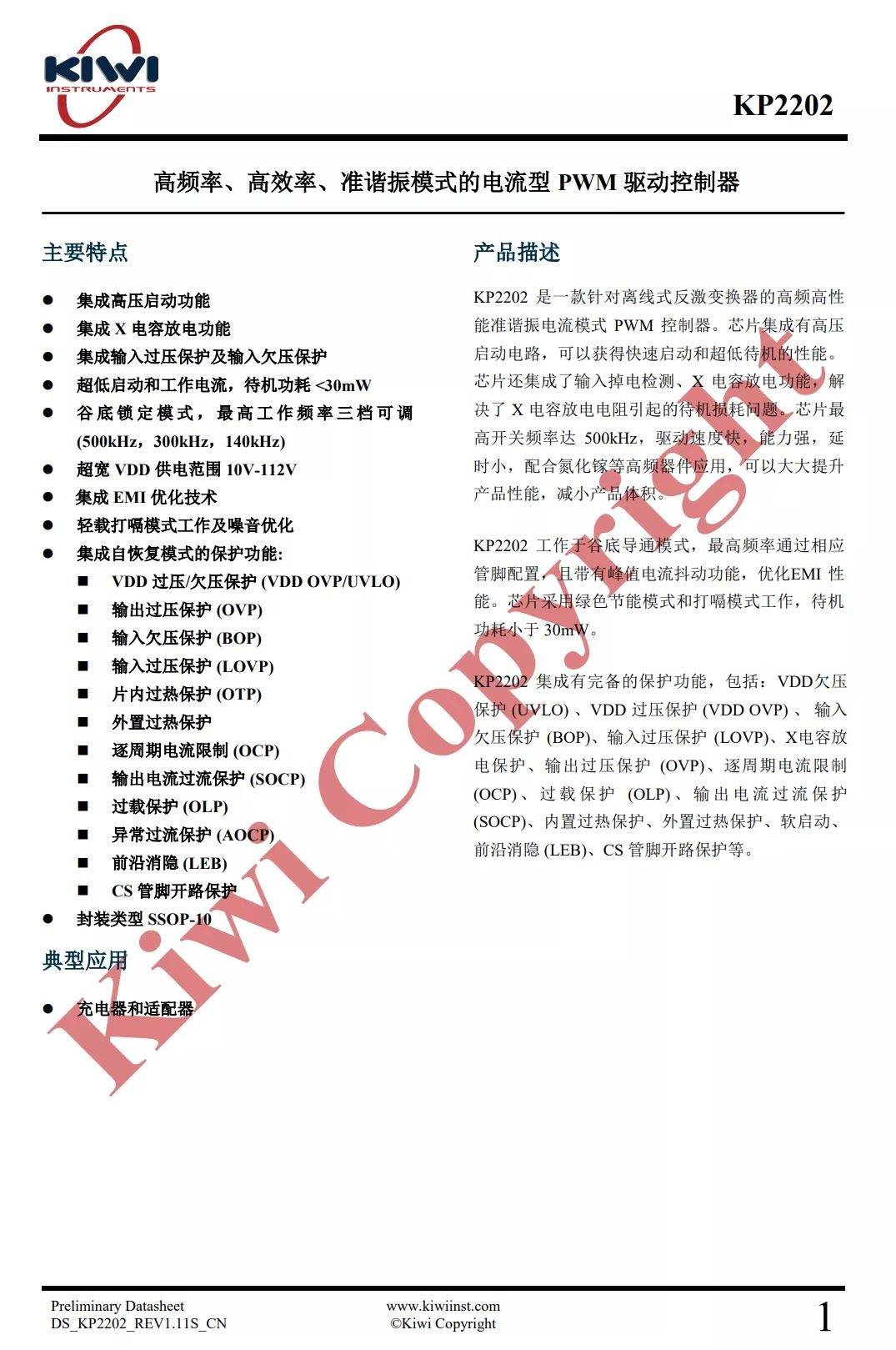

KP2202具有500kHz、300kHz和140kHz三档工作频率可调 ， 集成输入过压保护和欠压保护 ， 集成抖频功能以优化EMI性能 ， 芯片支持绿色节能模式和打嗝模式运行 ， 降低待机功耗 。
KP2202还集成了全面的保护功能 ， 包括供电过压/欠压保护、输出过压保护、输入过压/欠压保护 ， 片内和外置过热保护、逐周期电流限制等多种保护功能 。

文章图片

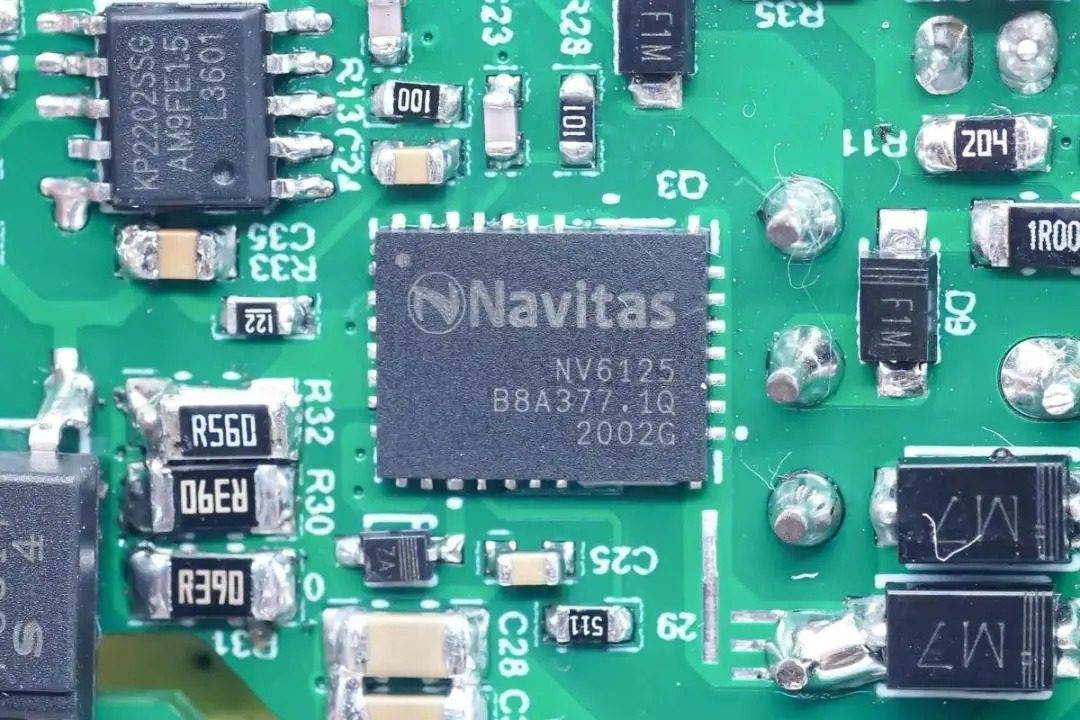

氮化镓功率芯片采用纳微NV6125 ， 这是一颗集成氮化镓驱动器和氮化镓开关管的氮化镓功率芯片 ， 采用6*8mm 散热增强的QFN封装 ， 内置650V耐压 ， 175mΩ导阻的氮化镓开关管 ， 瞬态耐压可达800V 。

文章图片

两颗贴片Y电容来自特锐祥 。

文章图片

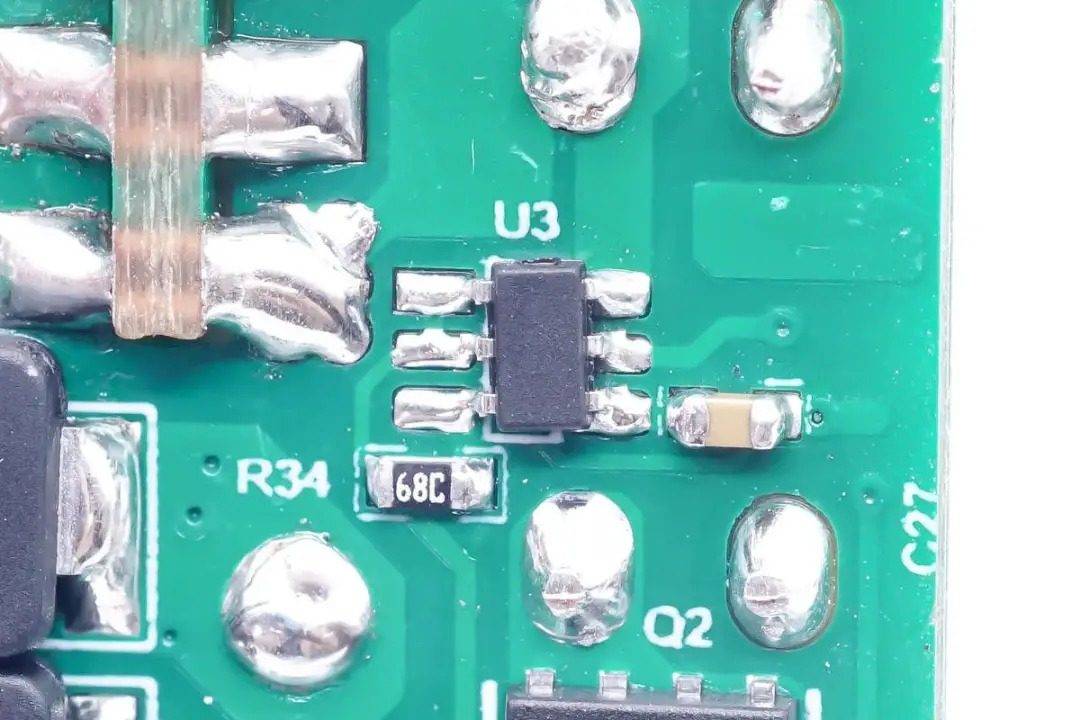

同步整流控制器为KP4060 ， 采用SOT23-6封装 ， 节省空间 。 KP4060支持600kHz开关频率 ， 满足KP2202 500kHz高频开关应用 。
【必易微带来PFC+QR全套国产120W氮化镓快充解决方案】
文章图片

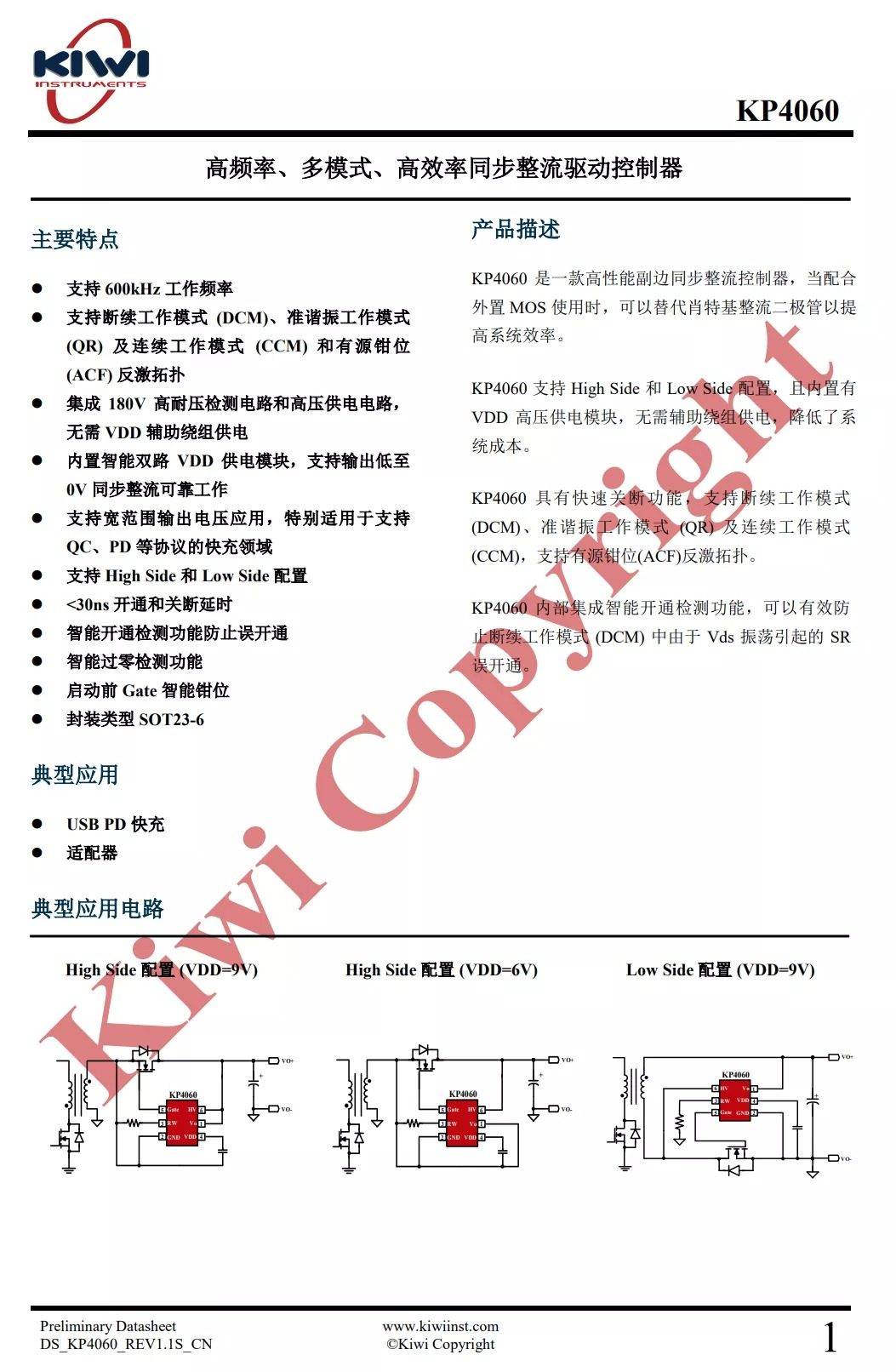

KP4060支持DCM、BCM、CCM、QR工作模式和有源钳位 Flyback 拓扑 ， 支持600kHz工作频率 ， 集成高压检测电路和高压供电电路 ， 集成智能双路LDO ， 无需辅助绕组供电 ， 支持输出短路SR工作 。
