KP4060支持宽范围输出电压应用（0~20V） ， 特别适用于支持QC、PD等协议的快充领域 。 并且支持高侧或低侧配置 。 <30ns 开通和关断延时 ， Gate驱动有源钳位技术 ， 防止寄生耦合导致的误开通 ， 具有专利的智能电流过零关断和智能开通检测技术防止误开通 ， 确保安全使用 。

文章图片

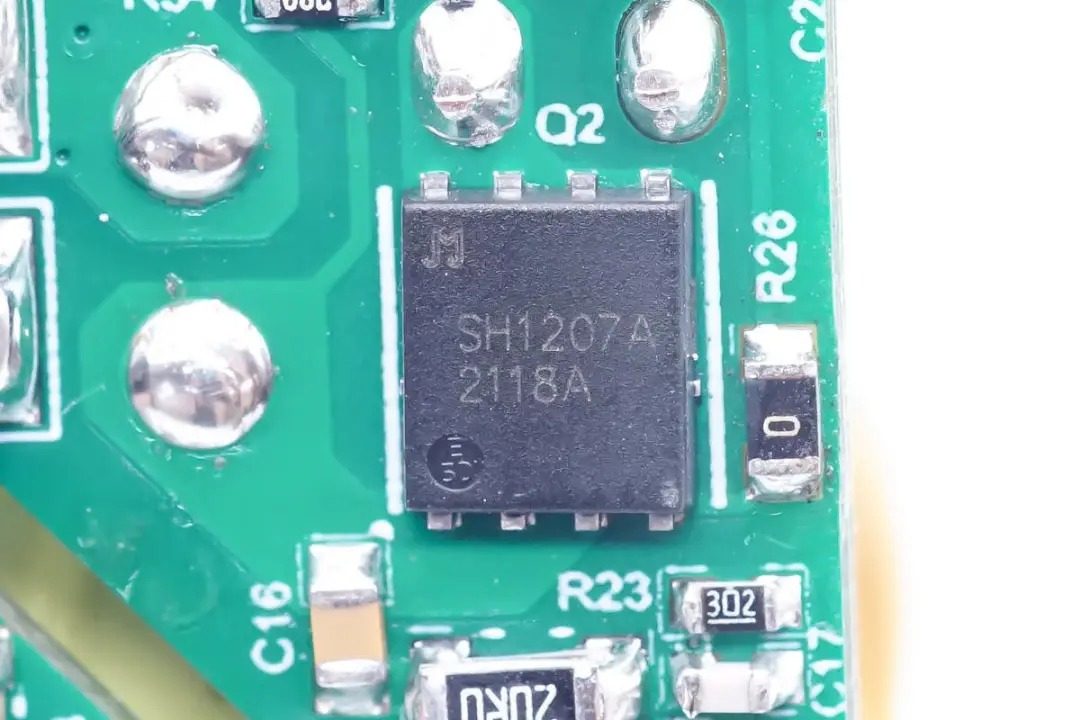

同步整流管来自捷捷微 ， 型号JMSH1207AG ， 耐压120V ， 导阻5.6mΩ ， 采用DFN5*6封装 。

文章图片

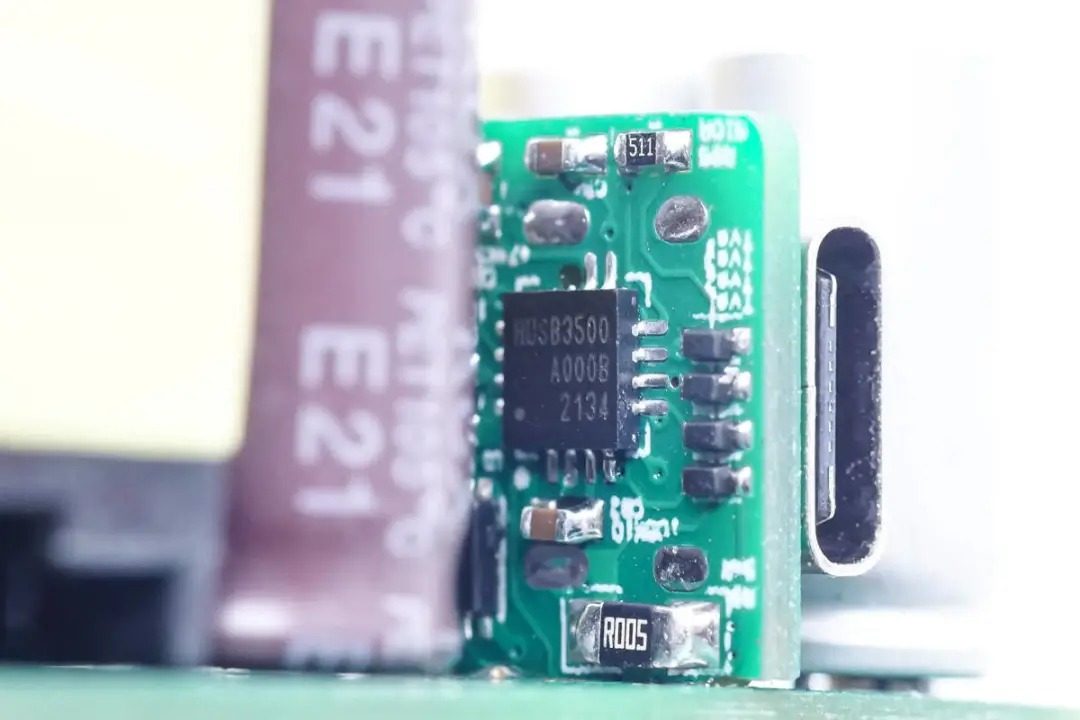

USB-C协议芯片采用慧能泰HUSB350 ， 通过了USB PD3.0和PPS认证 ， 用于输出电压控制 。

文章图片

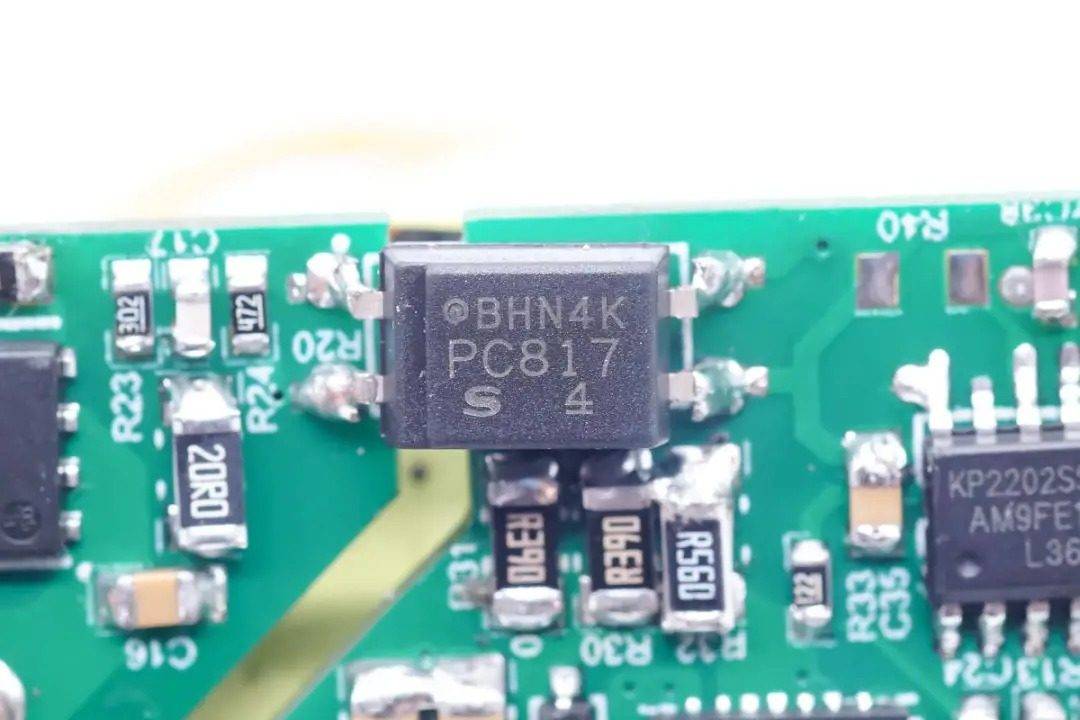

PC817光耦用于输出电压反馈 。

文章图片

必易微目前已推出多款完整的氮化镓快充解决方案 ， 包括大功率应用的KP2801 PFC控制器、可直驱氮化镓开关管的KP2206/2202、合封氮化镓芯片KP22064/22066以及高频同步整流控制器KP4060 。
充电头网总结
必易微120W氮化镓快充方案使用了KP2801 PFC控制器 ， KP2202 QR反激控制器和KP4060同步整流控制器组成 。 使用反激拓扑可以进行宽电压输出 ， 相比LLC方案更加灵活 ， 无需二次降压电路 ， 降低成本 ， 并提升性价比 。
这款快充方案的控制器全部由必易微提供 ， 实现了国产厂商大功率氮化镓快充全面国产自主化的成功 。 反激拓扑相比LLC+二次降压的方案 ， 不仅性能上接近 ， 还具有显著的成本优势 ， 是高效氮化镓电源的有力竞争者 。
