一、位置选择
1、安装点到采样点（取水口）管路水平距离原则上不超过10米、垂直高度不超过5米 ， 如超出需安装外置泵辅助采样器采取水样 。
2、安装采样器的供电电源需满足以下要求：接≥400W容量的电源 。 电源电压须在198V~242V范围内 ， 并具有良好接地 。
3、安装点需配备三个10A五孔插座 。
4、应远离强电磁场、强噪音等干扰性大的设备；应远离带有强腐蚀性气体的场所 。
二、安装要求

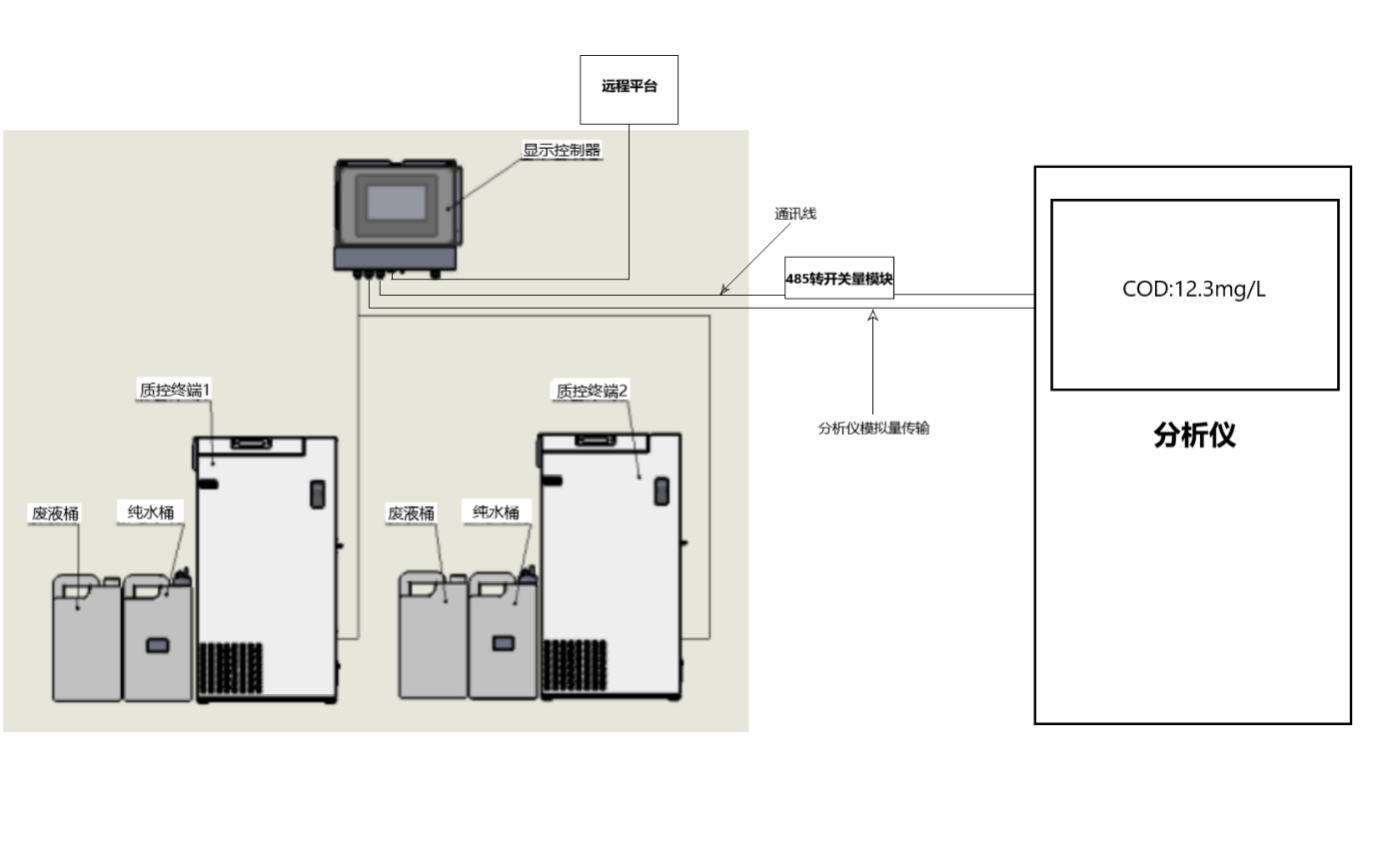

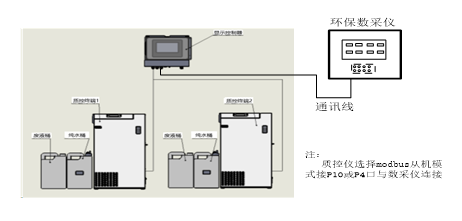

1、一般安装会伴随着与在线监测仪器（COD、氨氮、总磷、总氮等）联机 ， 因此采样器安装位置尽量放置在距离监测仪器较近的位置 。
2、安装位置确认后应将采样器放置平稳（以仪器不晃动为标准）；背面与墙壁之间应预留0.6米左右的空间 ， 以便于连接管路和后期维护；左右两侧各应预留0.5米左右的空间 ， 便于冷藏箱散热；当采样器放置于机柜时 ， 要尽量靠近机柜的左侧且放置于机柜的前端 ， 以保证冷藏箱门打开后 ， 采样瓶托盘可以完全拿出来 。
3、管路连接应采用硬管连接 ， 要求管路连接美观整洁 ， 且连接完成后需确保管路无死折和破损（弯角半径应＞300mm） ， 原则上所有管路不可拆卸；对于预埋管路需要从马路下边穿过时 ， 穿过马路的管路要外套相应规格的铁管进行保护 。 采样器排水管路要单独走管路或接入“零压力”排水管道内 ， 在竖直排水管道上要安装PVC单向阀 ， 原则上排水管路水平距离不应超过10米 。
4、所有室内线路走线要采用PVC材料护线槽或护线管保护 ， 线槽或线管要根据走线的根数选择合适的规格 ， 并且走线要横平竖直、美观整齐；与在线监测仪联机时要使用线径为0.3mm2的两芯屏蔽线（用于4~20mA信号连接）、0.3mm2的三芯屏蔽线（用于RS232通讯信号的连接） ， 尽量缩短信号传输距离 ， 减小信号损失 。
5、若安装现场无固定的五孔插座 ， 需要自行连接插排时 ， 严禁将插排放到地面上 ， 要将插排固定到距离地面≥600mm且≤1200mm的墙面上 ， 固定时要牢固 ， 防止脱落 。
6、现场安装继电器需单独配备配电箱 。

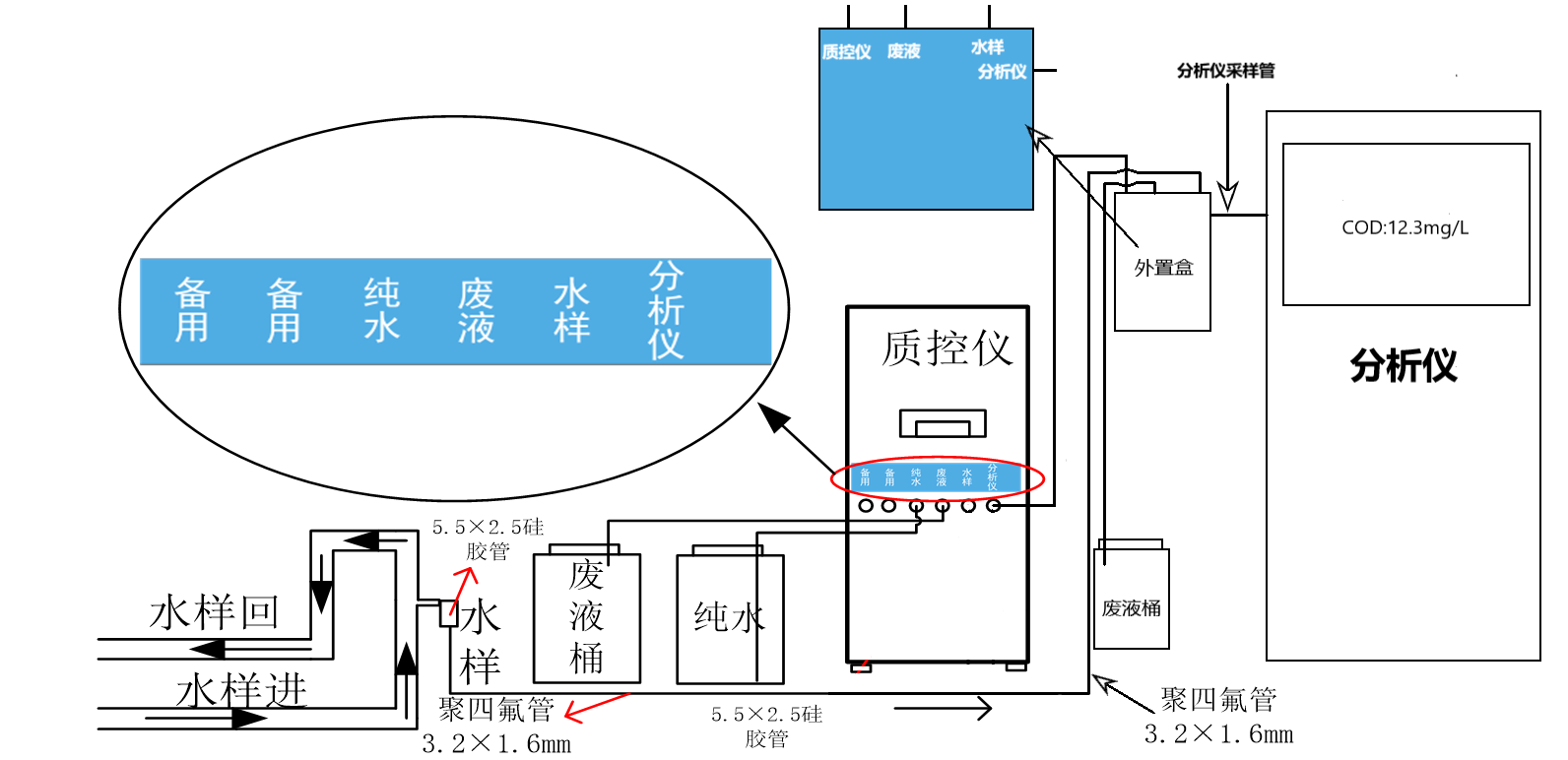

7、在线监测仪与采样器管路连接需提前准备螺纹套管 ， 可根据现场在线监测仪管路尺寸选择压塞1/4-28螺纹 ， 压环1.6或压塞1/4-28螺纹 ， 压环3.2与采样器供样管路连接 。
8、在进行任何电路连接之前 ， 必须确保电源、任何高压操作的控制电路、高于常压的电压电路已关闭 。





【DR-103E质控仪安装前技术要求】
