知识点
- 地形剖面图
剖面图的绘制步骤如下：
①定线 。在等高线图中，确定剖面方向，并画出剖面基线，如下图AH线；
②找点 。找出剖面基线与等高线、山顶、山谷、河流的交点；
③取尺 。确定剖面图的水平、垂直比例尺并画出x-y坐标系；
④定位 。将地形图中的各个交点，在x-y坐标系中标出，并用平滑的曲线相连（相连时，考虑地形地貌的影响，进行适当起伏，但不能越过上下两侧的等高线） 。
文章插图

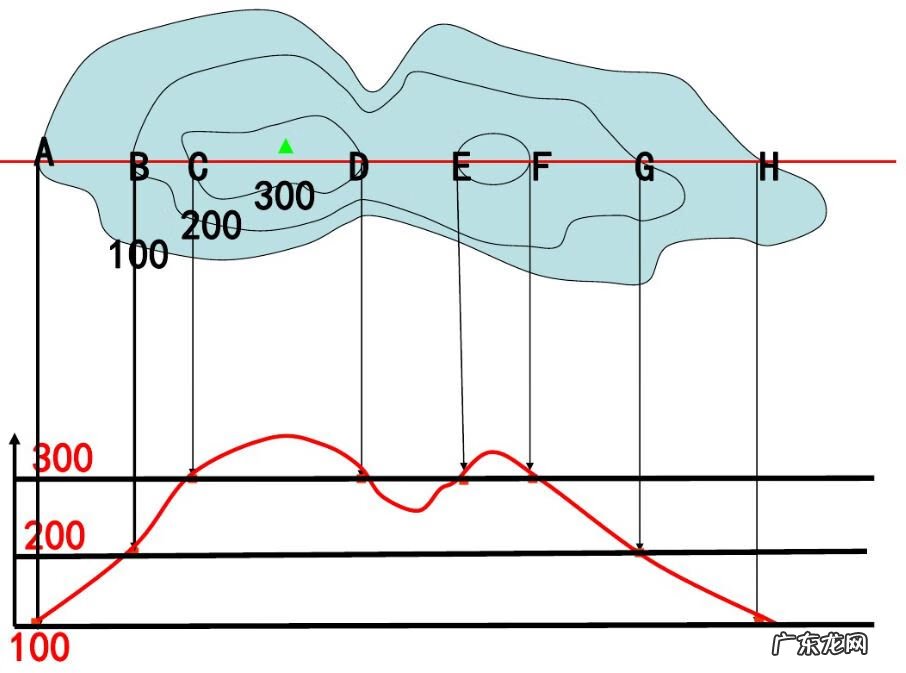

图1 地形剖面图的绘制
例题下图为某地的地形图，MN、PQ是地形剖面线，①、②为水库，拟从中选择一个作为自来水厂的水源地（其条件是自流引水，且工程建设费用最小） 。读图完成7~8题 。
文章插图
7、M—>N、P—>Q对应的地形剖面图和应选择的水库分别是（ ）
A. 甲、乙、①
B. 乙、甲、②
C. 甲、乙、②
D. 乙、甲、①
8、Z村拟建一座玻璃温室大棚和一家污水处理厂，应依次布局在（ ）
A. ③④
B. ④⑤
C. ⑤⑥
D. ③⑥
答案：C、D
精讲精析：（1）分析地形剖面图 。①等高线图中的数值，表示海拔；等高线的稀疏和稠密，表示坡度；②沿着MN剖面线，海拔先缓慢升高到559m，然后快速下降，保持稳定，再快速升高到580m左右，略微下降后（鞍部）继续缓慢上升，因此甲图符合条件；③沿着PQ剖面线，海拔快速升高到580m左右后快速下降，然后稍有上升至559.8m，然后先缓慢下降，后快速上升至578.1m，然后快速下降至河谷，趋于平缓，因此乙图符合条件；④图中两个水库海拔都较高，其中水库②距离自来水厂更近，并且和自来水厂之间的等高线更少（地形更简单），便于水源供应，成本较低 。因此选项C正确 。
（2）分析温室大棚、污水处理厂的选址 。温室大棚应当布局在地形平坦、阳光充足的地区，对水源和土壤的要求较少，图中③地符合条件 。污水处理厂应当远离水源地，并且位于河流的下游，因此⑥地符合条件 。因此选项D正确 。
总结
- 污染工厂的选址
污染工厂（重化工区等）的选址，一般应注意以下因素：
①基本条件：地势平坦，交通便利，土地租金低；
②特殊要求：远离居民区，远离河流（或位于河流下游），位于盛行风向的下风向、最小风频的上风向，或者垂直于盛行风向的郊区 。
如果河流流向未知，则可以依据等高线来判断：等高线凸出的方向，即为河流的上游 。
文章插图

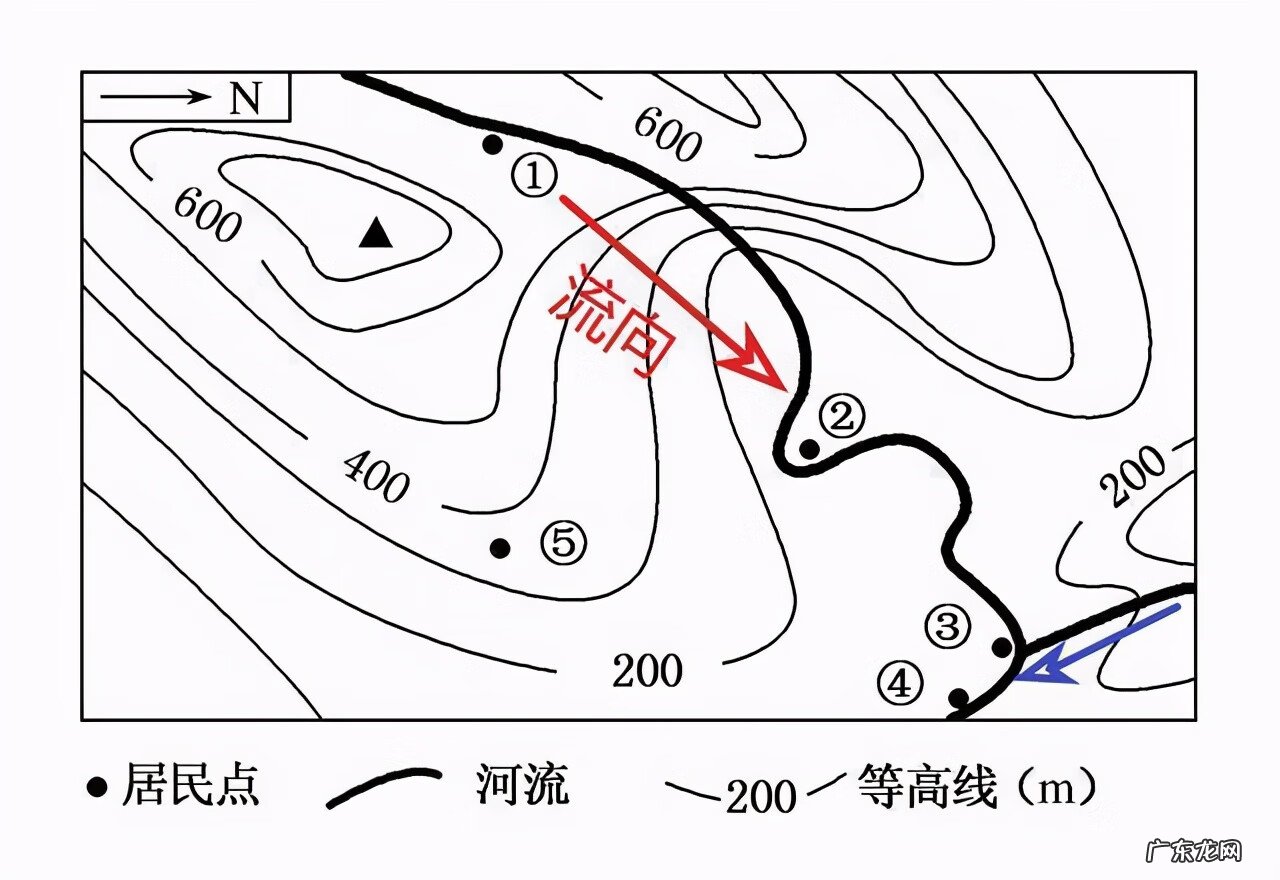

图2 河流流向的判断
【每晚20:00，每日一题，学好地理】
