建设背景
唐山曹妃甸城市排水有限公司北区污水处理厂下辖四处排水泵站 ， 用于工厂污水汇集及排放 。 之前 ， 虽然各个泵站均是根据集水池液位自动控制水泵运行 ， 但是各项数据没有集中监测 ， 每天需要值班人员到现场寻查 。 为了节省人力物力 ， 业主计划将四个排水泵站实现远程监管 。
日前 ， 平升公司受业主委托 ， 建设了一套排水泵站无人值守远程监测系统 ， 实现了远程监测集水池水位及排水泵运行、停止、故障状态 。
泵站概况
1#、2#排水泵站配置一样 ， 每个泵站内配置四台排水泵 ， 控制方式为三用一备 。 启动柜均安装在室外一个铁皮房内 ， 现四台水泵通过现地PLC采集液位实现自动控制 。
3#排水泵站是三台排水泵 ， 控制方式是二用一备 。 启动柜均安装在室外一个铁皮房内 ， 现三台水泵通过现地PLC采集液位实现自动控制 。
4#排水泵站是二台排水泵 ， 控制方式是一用一备 。 启动柜安装在泵间内 ， 现通过测控仪采集液位高低控制水泵开停 。
解决方案

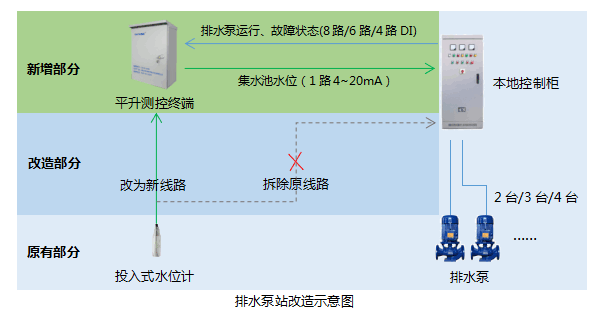

? 系统拓扑图

文章图片

?
? 方案设计
该项目共分为三类泵站：甲型（1#、2#泵站）、乙型（3#泵站）、丙型（4#） 。 设计如下：
【污水泵站自控系统应用案例】改造内容：1、将本地控制柜通过DI接入平升测控终端 。
2、将水位计线路改为接入平升测控终端信号分配器 。
3、水位计信号通过信号分配器 ， 一路给平升测控终端 ， 另一路给本地控制柜 。
①甲型：四台排水泵（8路DI：4路运行信号 ， 4路故障信号） ， 一个水位计（1路4-20mA） 。
②乙型：三台排水泵（6路DI：3路运行信号 ， 3路故障信号） ， 一个水位计（1路4-20mA） 。
③丙型：两台排水泵（4路DI：2路运行信号 ， 2路故障信号） ， 一个水位计（1路4-20mA） 。

文章图片

? 系统功能
①采集集水池水位,通过信号分配器 ， 一路给排水监控终端 ， 另一路给现场PLC或测控仪；
②采集排水泵站内每台水泵的运行、停止、故障状态；
③远程设备维护 ， 程序远程升级功能；
④通过2G/3G/4G和中心通信 ， 将数据上传到监控中心（云服务器）；
⑤监控中心架设在平升云服务器 ， 业主可通过网页版或手机APP版进行访问 ， 实时查看排水泵站运行状态 。

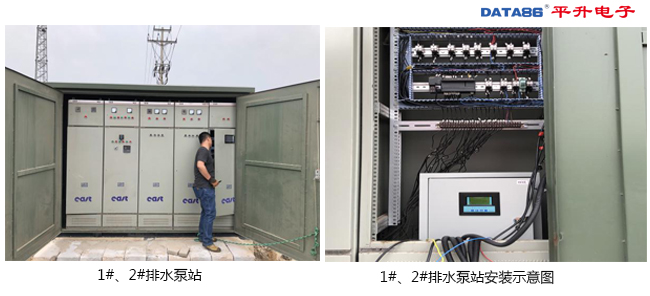

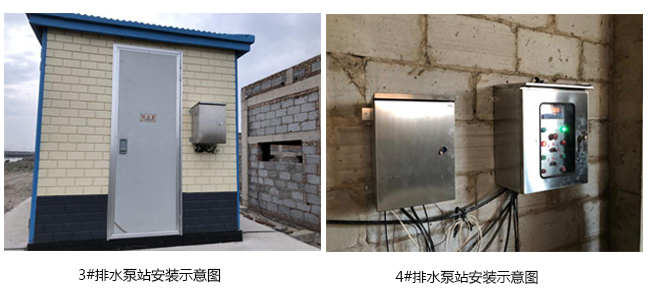

现场照片

文章图片


文章图片

软件照片

文章图片

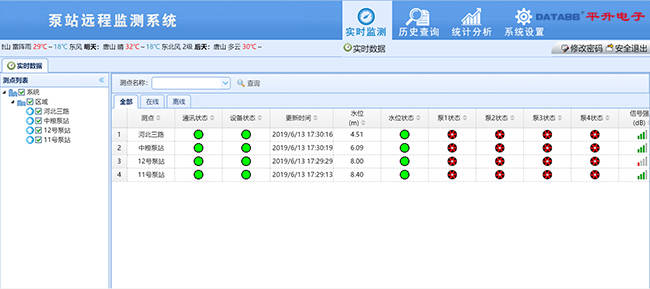

网页版监测平台

文章图片

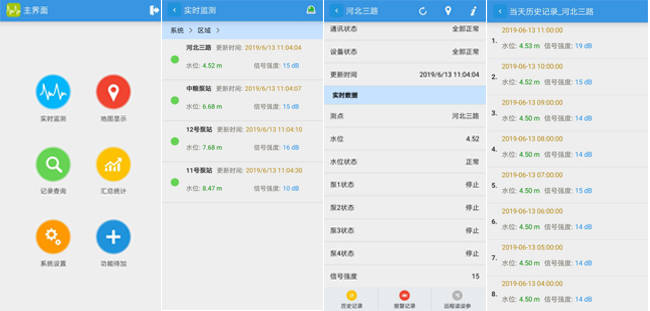

手机 APP
