井字梁高支模脚手架设计方案

文章插图

一、工程概况
? ********工程总建筑面积约76690㎡ ， 地下一层和首层为钢筋混凝土结构 ， 地下一层高度为8.45米  ， 地面标高-8.9米 ， 首层高度为10米 。主楼28-38轴/V-AF轴和48-58轴/V-AF轴地下一层（局部夹层）及首层（局部夹层）梁及楼板混凝土浇筑的支撑 。梁板结构形式及规格：楼面结构为井字梁结构 ， 纵向主梁为800mm×1300mm、800mm×1200mm、800mm×1100mm ， 800mm×900mm ， 横向主梁为800mm×1200mm、800mm×1000mm 、800mm×950mm ， 横向主梁和纵向主梁间距均为12米；
纵向次梁为400mm×850mm、400mm×800mm、400mm×600mm等 ， 纵向次梁主要间距为4.0m ， 横向次梁为400mm×850mm、400mm×800mm、400mm×600mm等 ， 纵向次梁主要间距为4.0m 。地下一层标高为-9.4m ， 地面为灰土回填300mm ， 楼面板标高为-0.15m ， 二层楼面标高9.85米 。根据甲方要求 ， 支撑梁板的主龙骨根据梁截面尺寸的不同 ， 分别采用10#槽钢 ， 次龙骨采用5#槽钢和50mm×80mm ， 主次龙骨由甲方提供并且保证其质量性能安全 。

文章插图

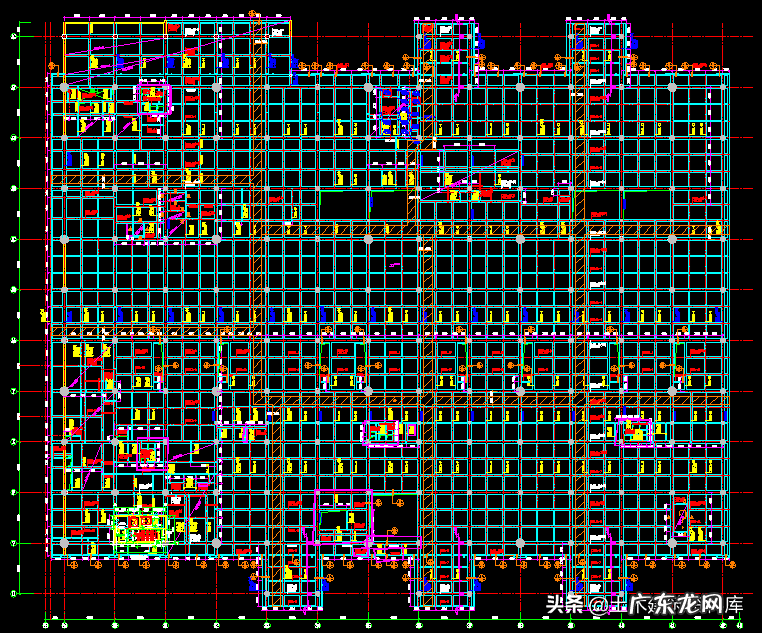

28-42轴零层梁板平面图

文章插图

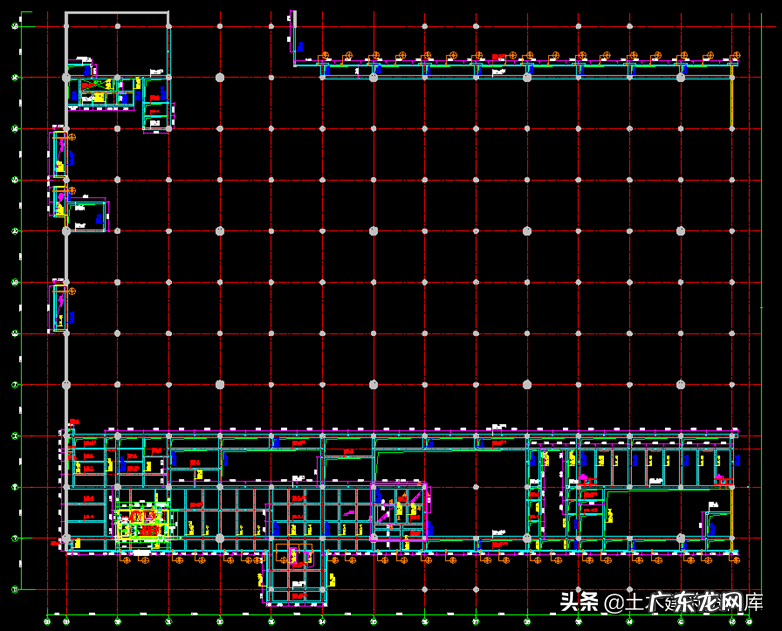

28-42轴地下夹层梁板平面图

文章插图

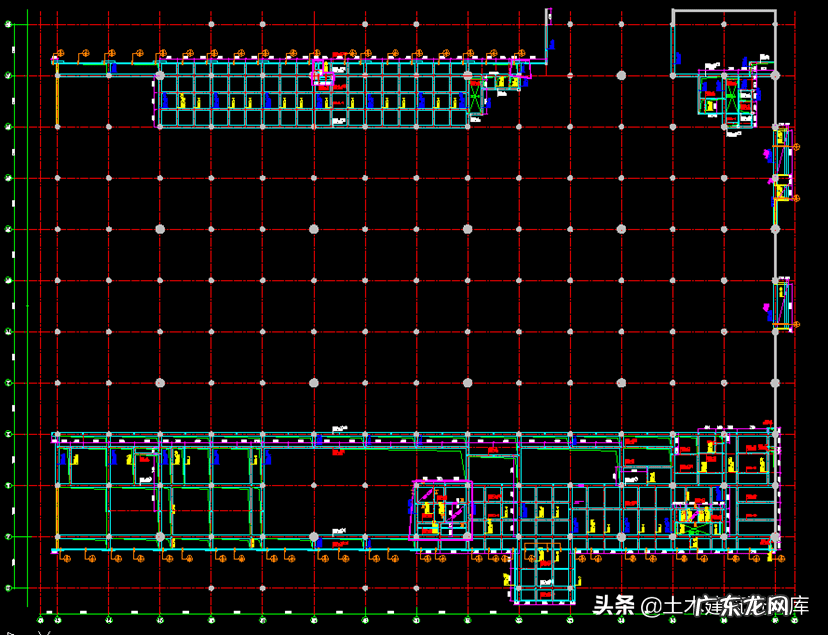

43-58轴地下夹层梁板平面图
二、总体设计
1、根据本工程特点及调研 ， 拟采用ADG模块式脚手架 。

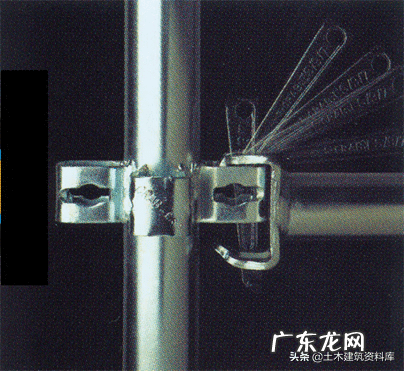

ADG模块式脚手架特点：
系统核心--包含三个部分：
?U形卡钩
焊接在立杆上；
?C型卡钩
焊接在横上的卡钩；
?自锁楔形扣件
可将卡钩固定在U形卡上 。

文章插图

水平杆+立杆+对角拉杆分别在
