文/家居杂坛
家装改电路的时候 ， 我们一般会考虑接线的问题 。 家装改电路 ， 一般都是把原来的电线换掉 ， 例如布置电线管 ， 穿线 ， 之后就需要进行接线 。 对于家装电路的接线 ， 大家是需要重点关注 。 其中有一根非常重要的线 ， 就是地线 ， 也就是我们所常说的pe线的接线尤为的关键 。 在这篇文章中 ， 家居杂坛就通过地线末端 ， 中间端以及起始端三个部位 ， 来给大家解答地线接线的问题 。

地线怎么接？

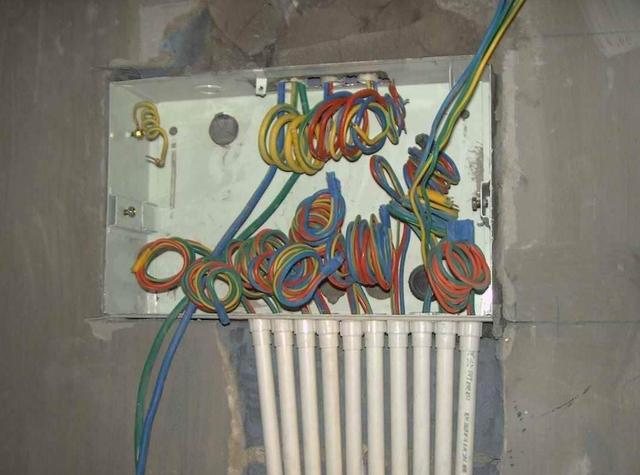

地线怎么接？在这篇文章中 ， 家居杂坛主要以家庭电路为例 ， 来给大家解答地线连接的问题 。 在家庭电路中 ， 大家都知道 ， 都是从室内的配电箱开始布置电线 ， 然后一直到室内各个开关和插座的底盒之内 ， 最后就是在这些开关和插座顶的插座底盒内来进行连接 。 而对于地线的连接 ， 大家应该从以下四个方面 ， 也就是从室外到配电箱 ， 配电箱到底盒 ， 到开关插座面板等四个部位 ， 具体连接的要求分别如下 。

（一）：插座底盒或灯底盒内地线的连接
无论是我们的插座底盒 ， 又或者是灯的底盒 ， 都是属于电路末端的电线连接 。 像我们室内所使用的各个开关插座面板都是属于末端电线连接的 。 在连接末端电线的时候 ， 除了要正常的连接火线和零线以外 ， 还要做好地线的连接 。 对于地线连接 ， 个人给大家分享以下的连接方法 。
【家装电路，地线接线要正确，有4个方面是其中的关键】

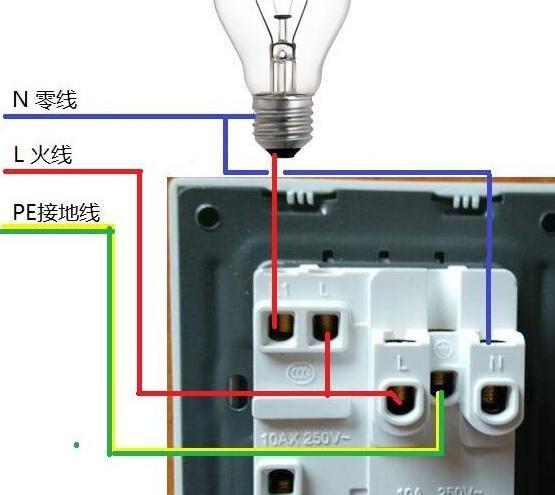

①、插座的地线连接 。 对于插座的地线 ， 大家应该都清楚 ， 就是直接在插座背部的接线孔上进行连接的 。 无论我们采用的是三孔插座 ， 又或者是五孔插座 ， 在插座的背部都有一个接地的接线孔 ， 一般都是在背面标有接地的符号 。 那么在这个接地符号旁边的接线孔就是用来连接地线的 。 连接的时候 ， 我们就是把地线电线的线头的线皮剥掉 ， 然后插入接线孔 ， 之后用螺丝刀拧紧牢固 。 这样插座的地线就连接完成了 。
②、灯底盒内地上的连接 。 其实对于灯来说 ， 也是需要安装地线的 。 像现在很多的家装公司的改电路的时候 ， 给我们的灯线就是布置了两根电线 ， 其实是不符合要求的 。 在灯体的底盒内 ， 个人建议大家预留一根地线 。 如果我们家里安装的是带有金属外壳的灯具 ， 这根地线就要连到灯的金属外壳的上面 。 如果我们家里安装的是塑料材质的灯具 ， 那么这个地线都留在底盒内 ， 使用绝缘胶布包裹严就可以了 。

（二）：底盒内地线的连接
室内地线安装的要求是全程连接 ， 没有中间断开的位置 。 但是对于我们室内的电路布置 ， 大家都知道会采取各个位置分线的接线方法 。 也就是通过接线盒来对电路的电线进行分接 。 所以对于电路连接的中间连接的底盒内的地线 ， 也要做好连接 。
