②如图9甲所示 ， 是酒精检测仪的简化电路 。 其中 ， 定值电阻R0=10Ω ， 电源电压为3V；R为气敏电阻 ， 它的阻值与酒精气体含量的关系如图9乙所示 。 如果通过检测仪检测到驾驶员的血液中酒精含量为12%时 ， 电流表的示数为 ______ A 。

文章图片

解析：驾驶员血液中的酒精含量为66mg/100mL ， 介于20mg/100mL—80mg/100mL 之间 ， 所以属于饮酒驾车；
观察图像乙可以发现 ， 当驾驶员的血液中酒精含量为12%时 ， 气敏电阻R的阻值是2Ω ， 根据欧姆定律可知电流=0.25A 。

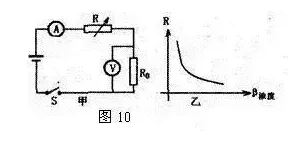

例 10 ：小阳设计一个天然气泄漏检测电路 ， 如图10甲所示 ， R为气敏电阻 ， 其阻值随天然气浓度变化曲线如图10乙所示 ， R0为定值电阻 ， 电源电压恒定不变 。 则下列说法正确的是（ ）

文章图片

A．天然气浓度增大 ， 电压表示数变小
B．天然气浓度减小 ， 电流表示数变大
C．天然气浓度增大 ， 电路消耗的总功率变小
D．天然气浓度减小 ， 电压表与电流表示数的比值不变
解析：从图像乙中可以发现 ， 气敏电阻R的阻值随天然气浓度的增加而减小 。从电路图甲中可以看出 ， 当天然气浓度增加气敏电阻R减小时 ， 使电路中的电流增大 ， 由公式可知：电路消耗的总功率变大；
根据欧姆定律可知：定值电阻R0两端的电压增大 。 由于R0是定值电阻 ， 所以它两端的电压与通过的电流之比是常数 ， 比值恒定不变 。
可见 ， 利用图像信息解题有时能化繁为简、化难为易 ， 避免了复杂琐碎的数学运算 ， 提高了学生的解题能力 。
