【剪力墙结构优化方法探讨】


文章图片




文章图片


剪力墙结构是一种常见的结构形式 ， 特别是在量大面广的高层住宅中广泛应用 。 剪力墙结构由于梁和板的跨度不大 ， 梁和板的优化空间相对较小 。 下面从墙肢布置、结构计算参数取值、性能控制指标( 如位移角) 三个方面讨论剪力墙结构的优化方法 。
01平面布置原则
墙肢布置的优劣直接从宏观上影响整个建筑结构的力学性能和经济指标 ， 因此优化布置是进行剪力墙结构优化设计的关键 。 剪力墙布置宜遵循如下四点原则
1. 墙肢对齐布置

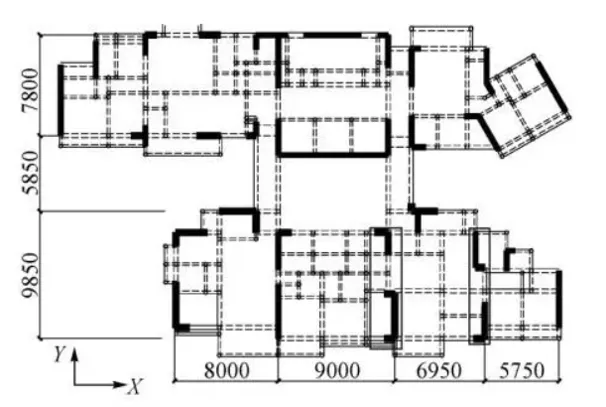

剪力墙构件作为高层剪力墙结构主要的抗侧移构件 ， 进行结构设计时应充分发挥墙肢间的联动效用 。 因此进行结构布置时 ， 同一方向的墙肢宜均匀布置 ， 在平面上形成多道联肢剪力墙协同工作 ， 尽量避免剪力墙错位布置 。 如图 1 所示的某高层住宅结构平面 Y 向存在 4 片墙肢刚好错位布置的情况( 图1 中框起部分的墙肢)。 稍微调整该墙肢的位置 ， 可形成 2 道联肢剪力墙 ， 则对齐布置的计算模型局部侧向刚度可增加 10%

图1 某高层住宅标准层结构平面布置图
2. 墙肢均匀布置
高层建筑结构在满足承受竖向荷载和结构抗侧移刚度的需要外 ， 还应具有一定的抗扭转刚度 。 具体设计过程中 ， 可通过适当加强周边剪力墙以及外圈梁 ， 调整结构刚度中心与结构平面几何形心、质量中心的 相 对 位 置 ， 尽 量 做 到“三 心”重 合 的 理 想效果 。
3. 避免使用短肢剪力墙或长墙
由于短肢剪力墙的延性较差 ， 且构造要求高 ， 钢筋用量较大 ， 结构布置时应避免使用短肢剪力墙 。 墙肢长度过长 ， 刚度过大 ， 会造成地震力比较集中 。 剪力墙结构中如果存在少量长墙 ， 地震作用下的楼层剪力主要由这部分长墙承受 ， 发生超烈度地震时该部分墙肢由于承受巨大的地震力往往首先破坏 ， 由于其他墙肢的承载力较弱 ， 容易造成剪力墙墙肢由强到弱各个击破的破坏形式 ， 最终导致结构倒塌 。 因此 ， 进行剪力墙结构布置时宜使各墙肢刚度接近 ， 尽量避免使用长墙 。
4. 优先采用带翼缘墙
L 形、T 形的剪力墙因墙肢端部的翼墙起到扶壁作用 ， 稳定性较好 ， 同时也比较容易满足框架梁搭接在剪力墙端部时钢筋的锚固长度要求 ， 进行结构布置时宜优先采用 ， L 形、T 形墙的翼墙长度可控 制 在 0. 5 ～ 1. 0m ， 翼 墙 长 度 越短 ， 则 配 筋越少
02计算参数的敏感性
对剪力墙结构钢筋用量敏感的参数包括: 周期折减系数、连梁刚度折减系数、梁刚度增大系数、考虑压筋影响的梁配筋计算、考虑楼板作为翼缘的梁配筋计算、楼板计算假定、次梁的抗震等级等 。 限于篇幅 ， 以下选取周期折减系数、楼板计算假定和次梁的抗震等级进行分析 。
1. 周期折减系数
周期折减系数不影响结构刚度 ， 但影响结构的地震效应大小 。 周期折减系数可通过软件计算得到 ， 如采用 GSSAP 软件分别计算有填充墙模型和无填充墙模型的第一周期 ， 以这两个周期的比值作为折减依据 。
