674.67
单端50ohm
K15
K15/GMII1_TXD2/DCAN0_RX/RGMII1_TD2/UART4_TXD/MCASP1_AXR0/MMC2_DAT2/MCASP0_AHCLKX/GPIO0[17]
RGMII1
688.83
单端50ohm
J18
J18/GMII1_TXD3/DCAN0_TX/RGMII1_TD3/UART4_RXD/MCASP1_FSX/MMC2_DAT1/MCASP0_FSR/GPIO0[16]
RGMII1
667
单端50ohm
K18
K18/GMII1_TXCLK/UART2_RXD/RGMII1_TCLK/MMC0_DAT7/MMC1_DAT0/UART1_DCDN/MCASP0_ACLKX/GPIO3[9]
RGMII1
665.33
单端50ohm
J16
J16/GMII1_TXEN/RMII1_TXEN/RGMII1_TCTL/TIMER4/MCASP1_AXR0/EQEP0_INDEX/MMC2_CMD/GPIO3[3]
RGMII1
689.08
单端50ohm
M17
M17/MDIO_DATA/TIMER6/UART5_RXD/UART3_CTSN/MMC0_SDCD/MMC1_CMD/MMC2_CMD/GPIO0[0]
MDIO
840.44
单端50ohm
M18
M18/MDIO_CLK/TIMER5/UART5_TXD/UART3_RTSN/MMC0_SDWP/MMC1_CLK/MMC2_CLK/GPIO0[1]
MDIO
776.47
单端50ohm
F17
F17/MMC0_DAT3/GPMC_A20/UART4_CTSN/TIMER5/UART1_DCDN/PRU0_R30[8]/PRU0_R31[8]/GPIO2[26]
MMC0
622.16
单端50ohm
F18
F18/MMC0_DAT2/GPMC_A21/UART4_RTSN/TIMER6/UART1_DSRN/PRU0_R30[9]/PRU0_R31[9]/GPIO2[27]
MMC0
626.02
单端50ohm
G15
G15/MMC0_DAT1/GPMC_A22/UART5_CTSN/UART3_RXD/UART1_DTRN/PRU0_R30[10]/PRU0_R31[10]/GPIO2[28]
MMC0
715.46
单端50ohm
G16
G16/MMC0_DAT0/GPMC_A23/UART5_RTSN/UART3_TXD/UART1_RIN/PRU0_R30[11]/PRU0_R31[11]/GPIO2[29]
MMC0
659.75
单端50ohm
G17
G17/MMC0_CLK/GPMC_A24/UART3_CTSN/UART2_RXD/DCAN1_TX/PRU0_R30[12]/PRU0_R31[12]/GPIO2[30]
MMC0
669.17
单端50ohm
G18
G18/MMC0_CMD/GPMC_A25/UART3_RTSN/UART2_TXD/DCAN1_RX/PRU0_R30[13]/PRU0_R31[13]/GPIO2[31]
MMC0
627.97
单端50ohm
N17
N17/USB0_DP
USB0
1070.04
差分90ohm
N18
N18/USB0_DM
USB0
1066.26
差分90ohm
R17
R17/USB1_DP
USB1
1155.92
差分90ohm
R18
R18/USB1_DM
USB1
1154.08
差分90ohm
5.3 其他设计注意事项保留Micro SD 卡接口评估底板通过MMC0总线引出Micro SD卡接口 ， 主要用于调试过程中使用Linux系统启动卡来启动系统 ， 或批量生产时可基于Micro SD卡快速固化系统 ， 底板设计时建议保留此外设接口 。

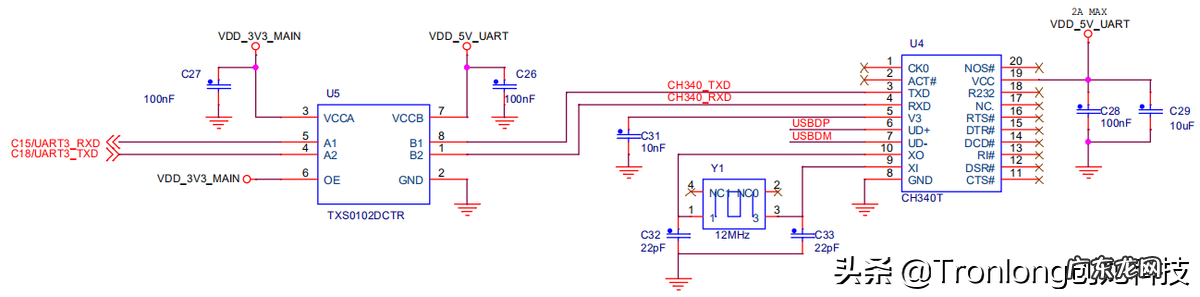

保留UART3接口评估底板将UART3_RXD(C15)和UART3_TXD(C18)引脚通过CH340T芯片引到Micro USB接口 ， 作为系统调试串口使用 ， 底板设计时建议保留UART3作为系统调试串口 。

文章插图
图 19


保留JTAG接口评估底板引出14pin JTAG接口 ， 为便于系统的调试 ， 底板设计时建议保留此接口 。
