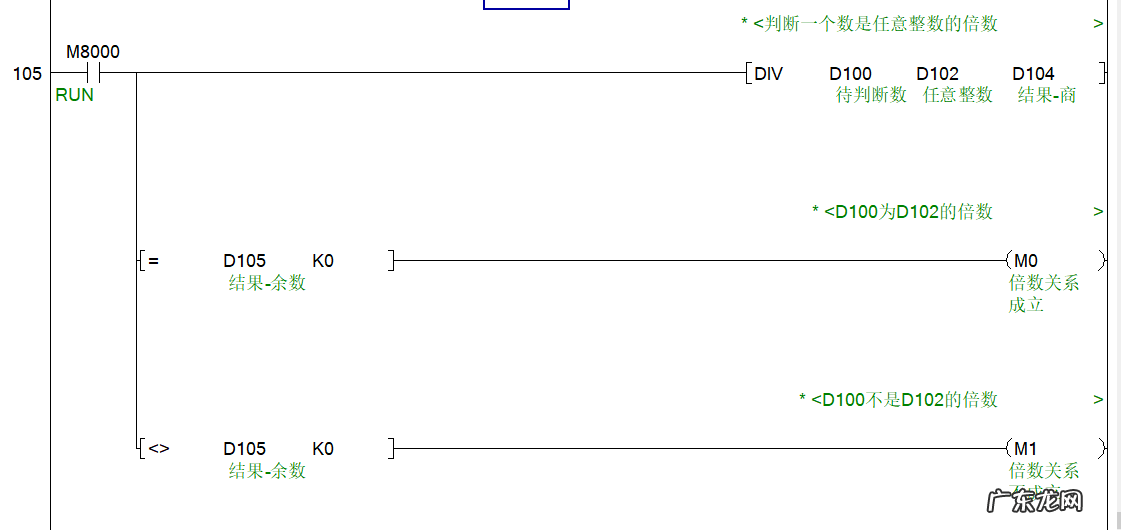

D100为待判断的数如上面例子中的31，D102为上面例子中的3，两个数据相除时，余数是存储在D105中的，D105=K0，那么D100为D102的倍数，否则倍数关系不成立 。

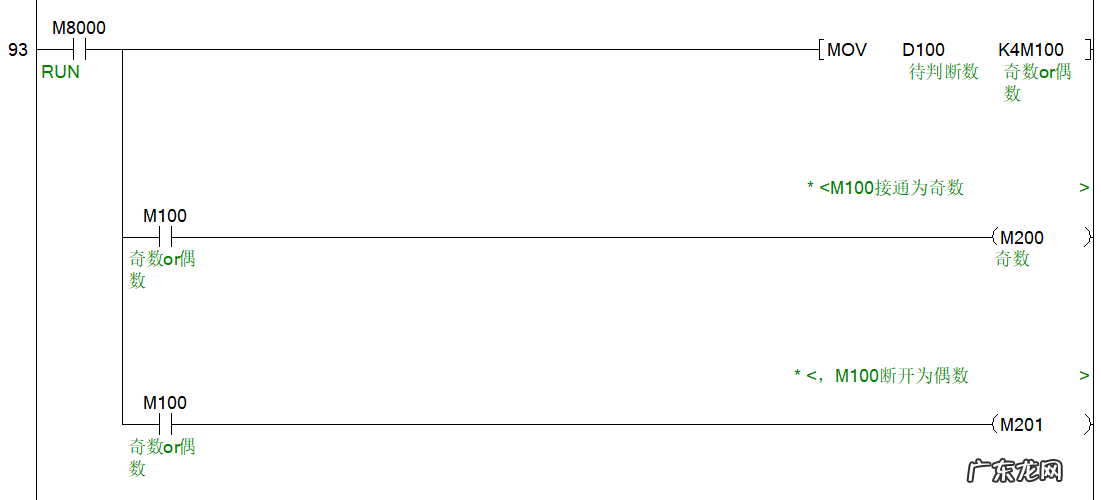

六、三菱FX PLC中如何判断数据是奇数or偶数
工业自动化控制中，通常会遇到如何一个数据是奇数还是偶数的情况，一个简单方法教你学会如何判数据的断奇偶性；
奇数：不能被2整除的数为奇数；
偶数：能被2整除的数为偶数；
在三菱FX PLC的梯形图编程中按照如下方法判断：


文章插图
D100为待判断奇偶的数据，通过MOV指令将其传给K4M100（M100-M115的16位寄存器）；如果D100为奇数，那么M100这个位寄存器为1，如果D100为偶数，那么M100为0；
七、三菱PLC中四则运算
在进行PLC控制的过程项目中难免会遇到数据运算处理的一些问题，初学者如果使用不好，很容易出现各种问题，数据类型不一致的话需要转为同类型，类型转换见相关章节 。
以下内容均是在FX系列PLC梯形图中指令

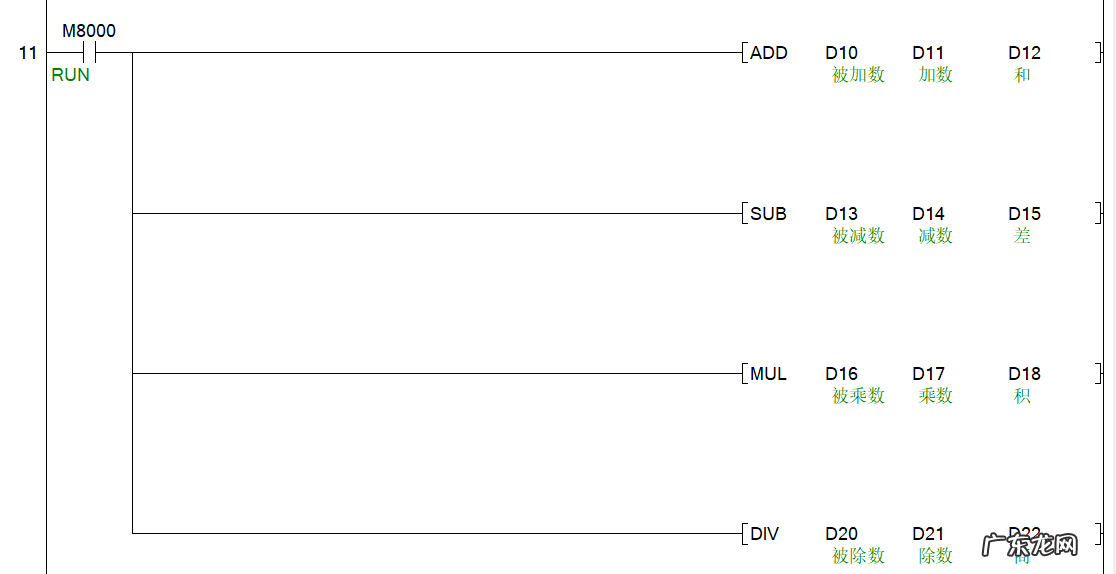

整形数据的四则运算：
ADD 加法指令（2个16位数据进行相加，所得结果依然为16位整数D100）
SUB 减法指令（2个16位的整数进行相减运算，结果依然位16位整数D100）
MUL 乘法指令（2个16位数据进行相乘，所得结为32位整数占用2个寄存器:D100 D101）
DIV 除法指令（2个16位数据进行相除，结果32位数据占用2个寄存器D100 D101,如果遇到不能整除的情况时，商存放在D100中，余数存放在D101中）


文章插图

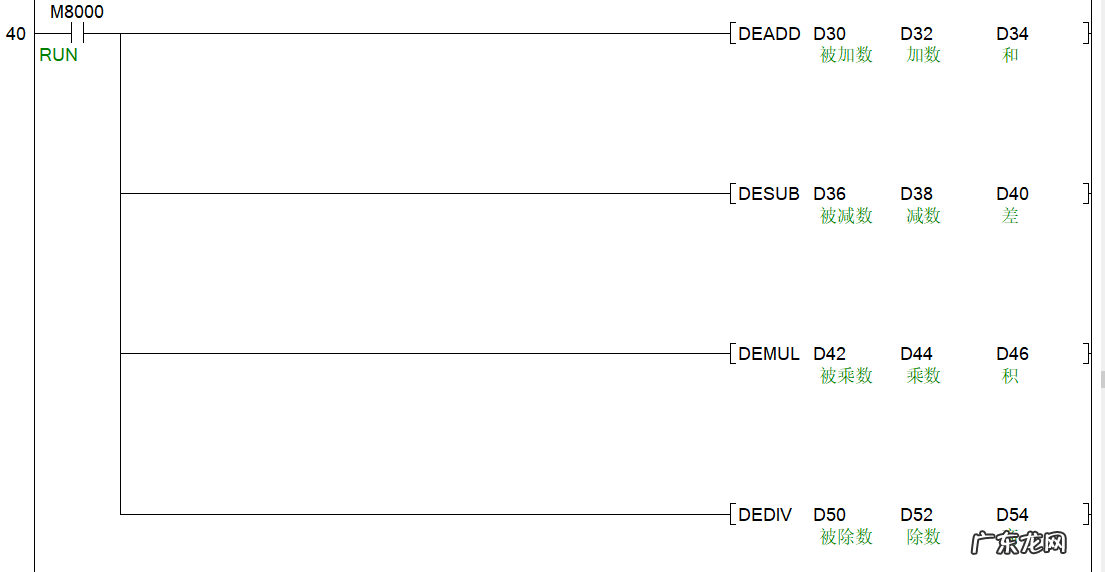

实数（浮点数）数据的四则运算：
DEADD 加法指令（2个实数进行相加，结果依然为实数，实数占用2个字D100 D101）
DESUB 减法指令（2个实数进行相减，结果依然为实数）
DEMUL 乘法指令（2个实数进行相乘，结果依然为实数）
DEDIV 除法指令 （2个实数进行相除，结果依然为实数）


文章插图

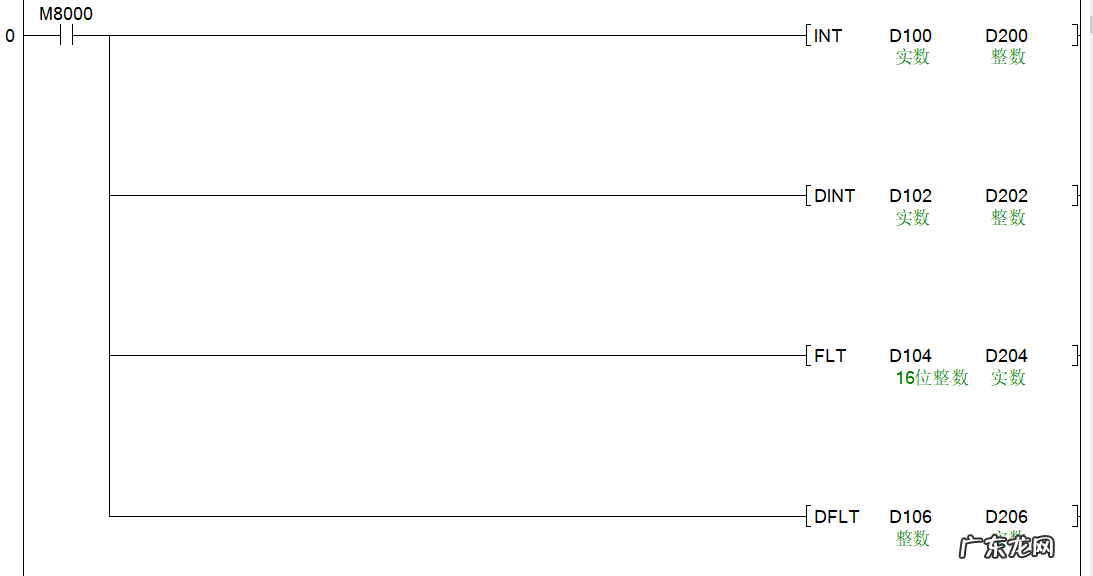

八、三菱PLC中常见的数据类型转换
整数：1、2、3、200等整数类型格式
实数：1.0、2.4、100.23等小数格式
在需要进行一些数据运算时，不同数据类型是不能进行混合计算的，此时需要进行数据格式的转换，通常使用的如下几种：
在梯形图中格式转换：
INT指令：二进制浮点数转为整形，转换后的整数占用16个位（一个字）；
DINT指令：二进制浮点数转为32位整形数据；
FLT指令：16位整数转为实数类型；
DFLT指令：32位整数类型转为实数类型；
【三菱PLC常见问题 三菱PLC控制器中FOR循环指令的使用方法】具体如下图所示：


文章插图
