建筑工程中局部升降板主要用于浴室、卫生间、厨房等有水的房间 。 一般来说 ， 本层卫生间排水管道 ， 会在下层的顶板处穿出 ， 不利于装修 ， 也有碍观瞻 。 结构降板的目的是腾出敷设排水管道的空间 ， 降板位置的积水从立管的积水排出器排入立管 。 这样既达到同层排水的效果 ， 也达到美观的效果 。
下面就以南通二建集团施工质量样板班组为例 ， 展示局部升降板施工工艺做法 。
局部升降板施工工艺
本次节点展示为卫生间升降板施工工艺 ， 本工程卫生间降板位置长2300mm ， 宽600mm ， 深度220mm ， 卫生间板厚h=100mm ， 升降板位置板面钢筋为HRB400E 8米 ， 双层双向 ， 钢筋间距为200mm 。

1

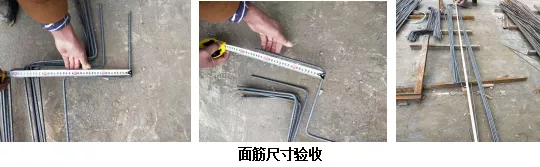

钢筋下料

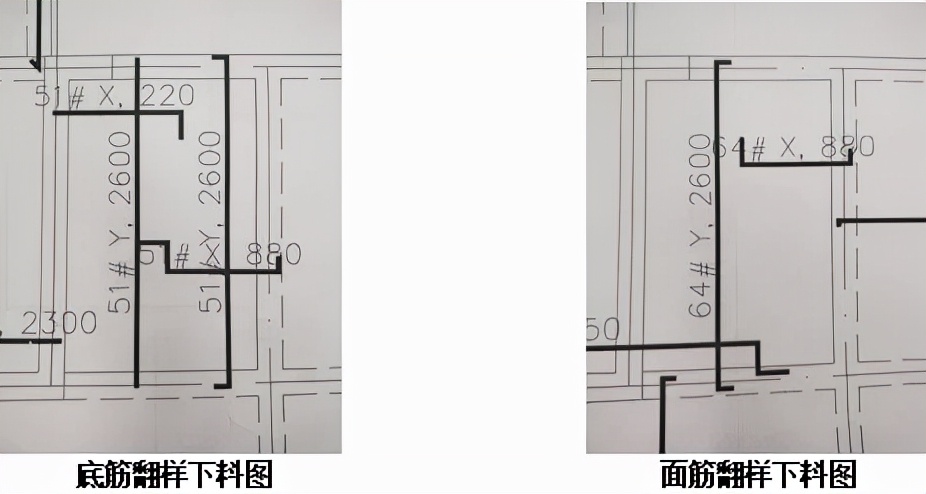

钢筋翻样表



2

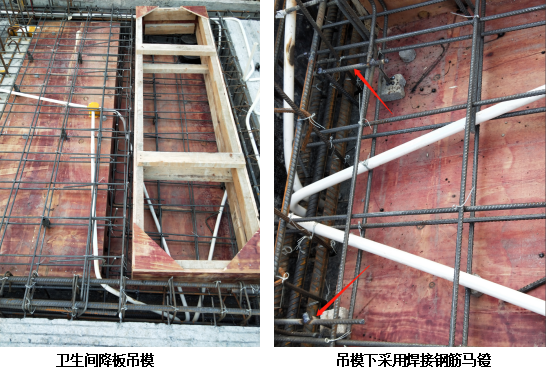

卫生间升降板模板安装
a、降板位置模板配模尺寸长2300mm ， 宽750mm（为确保升降板位置侧面折板厚度满足规范图集要求≥h且≥150mm） 。
b、模板表面清理干净后 ， 涂上脱模剂 ， 同时用水电将预埋线盒等定位固定 。

3
模板画线施工
a、根据施工图板筋的间距要求 ， 用石笔在升降平台板上画好横向、竖向的底筋分布线（模板上洞用成品塑料塞子堵洞 ， 防止漏浆） 。
b、按照设计图纸要求钢筋间距200mm ， 画线时注意从梁边50mm起画 ， 然后每隔200mm画一道（卫生间长2300mm ， 所以共12根8圆钢筋） 。

4

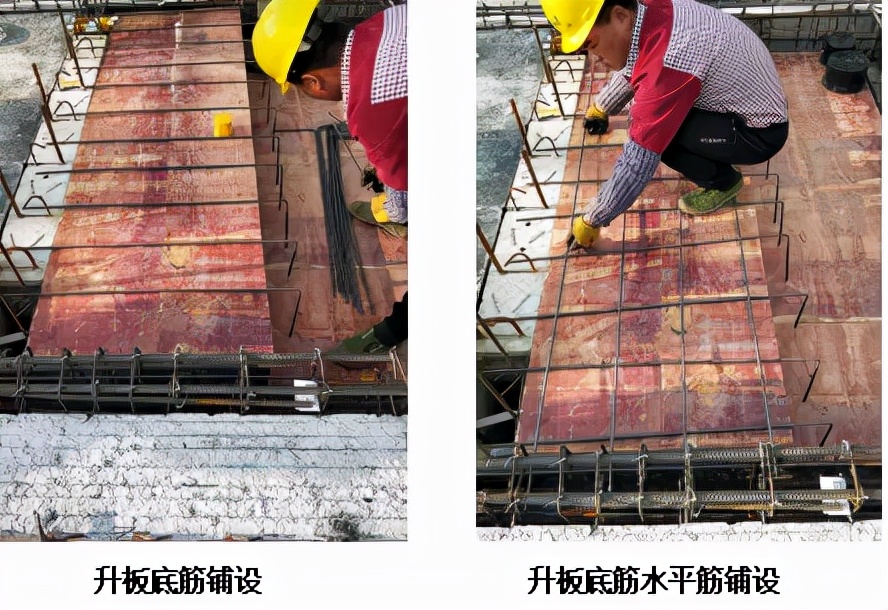

升降板的底筋绑扎
a、摆放底筋时按画线位置布置底筋 ， 同时严格按规范要求控制升降板筋互锚及锚入梁的锚固长度 ， 并绑扎到位 ， 防止互锚钢筋翘起 。
b、底筋绑扎完成后 ， 用成品水泥垫块将底筋垫起 ， 确保钢筋保护层厚度 ， 然后进行管线预埋 。




绑扎时重点注意：

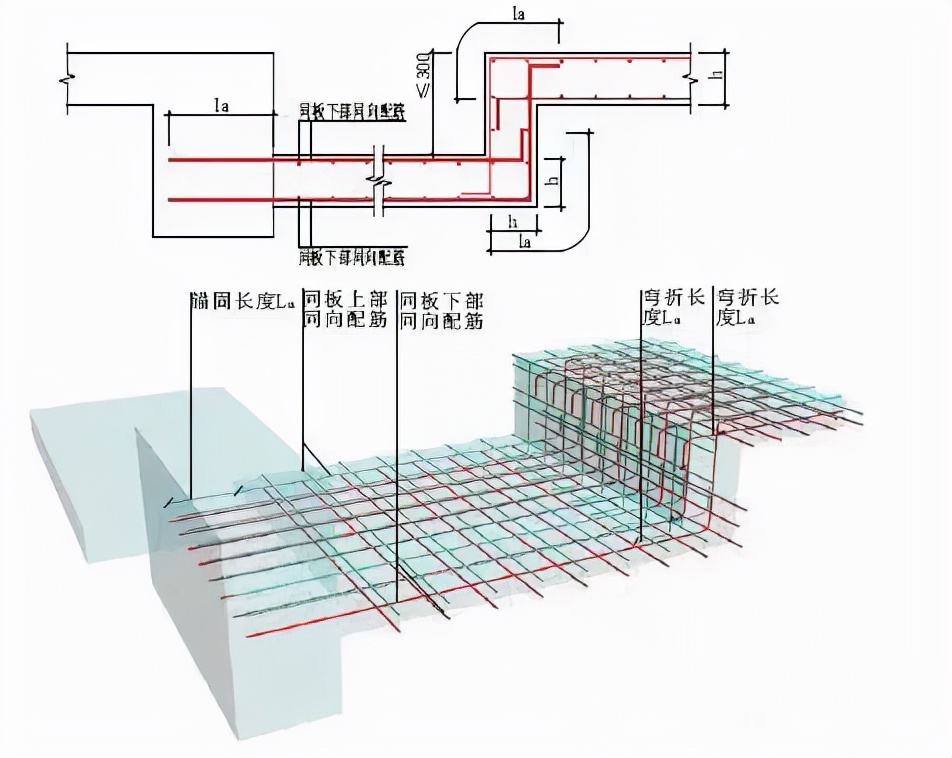

1、降板底筋与升板底筋之间的距离（根据板厚而定 ， 锚入面筋） 。 见图一 。

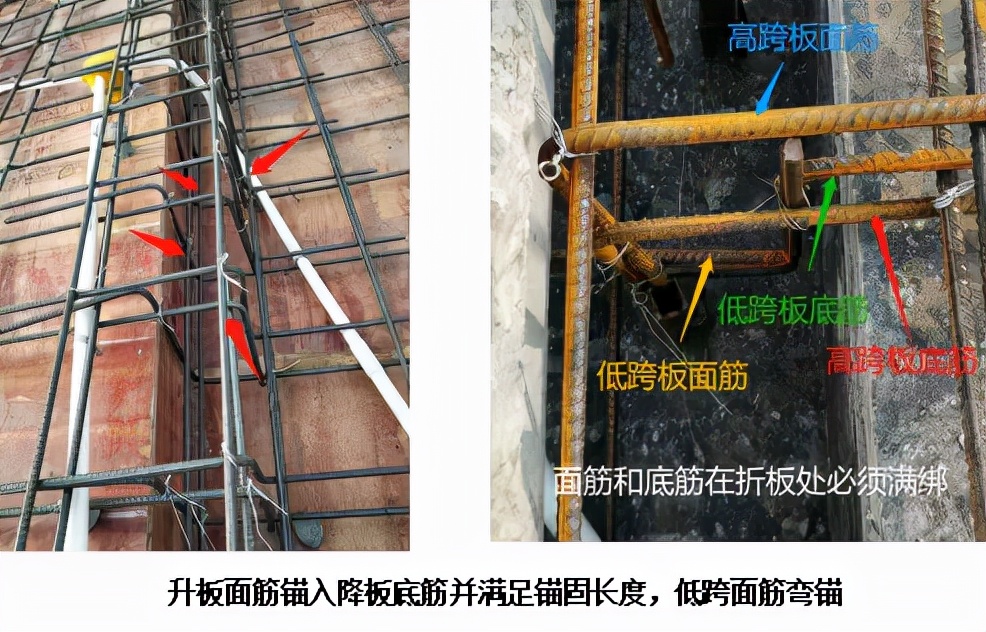

2、降板底筋锚入梁内满足锚固长度且勾头向上 。 见图二 。

5

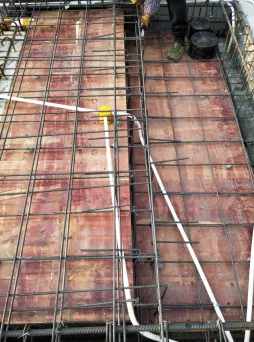

卫生间管线安装
a、管线安装时将PVC管与底筋绑扎牢固 ， 防止翘起 ， 同时避免多层管线重叠布置 ， 有效控制板厚及钢筋保护层厚度 。
