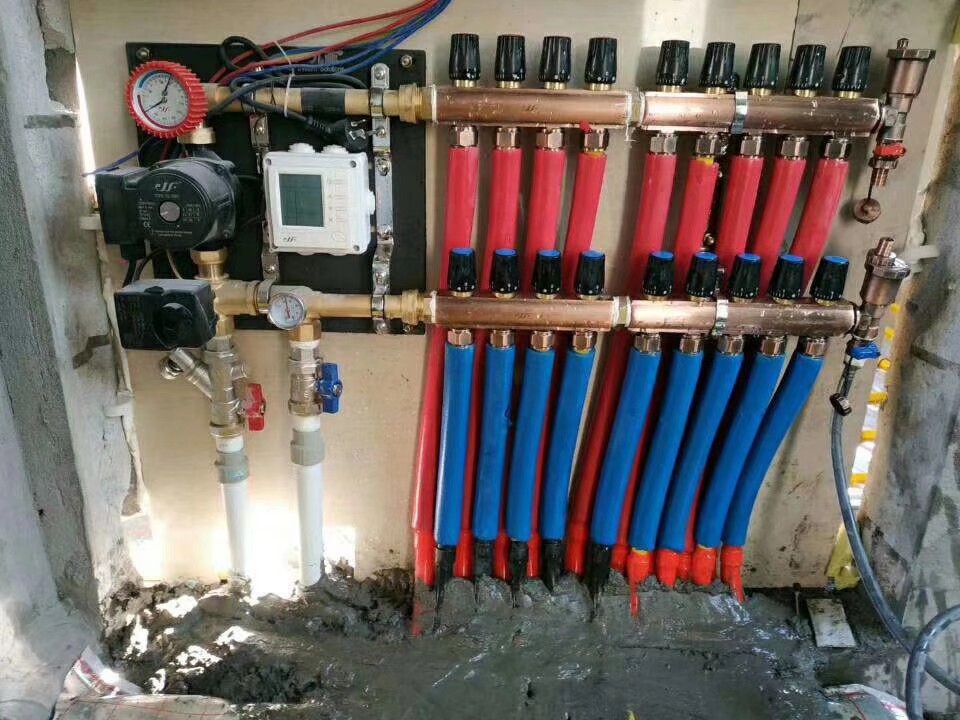

混水系统是供暖系统的附加设备 。 它可以自动检测供回水温度 ， 并将回水混合到供水管道中 ， 以实现节能和保护管道的作用 。 壁挂炉与地暖采暖系统加装混水这一话题一直是供热行业技术人员讨论的热点 。 从供水温差、供热水力平衡、提高热效率等不同角度提出的技术观点 ， 有助于我们更好地了解壁挂炉与地板采暖系统的匹配 。



观点一：
从协调供热供回水温差的角度 ， 应加入混水系统 。 壁挂炉的水温差一般为20℃它是一种大温差、小流量的设备 。 地暖系统的正常运行温差为10℃以下是一个小温差、大流量的系统 。 这两种不同特性的设备与系统相结合 。 如果不进行温度控制和部署 ， 必然会导致采暖运行不稳定 。 因此 ， 为了确保壁挂炉 地板采暖系统的高效运行 ， 必须添加混水系统 。



观点二：
从系统运行稳定性方面来讲 ， 需要加“混水系统” 。 国标《民用建筑供暖通风与空调节能设计规范》以及《JGJ《142辐射供暖供冷技术规程》明确指出 ， 壁挂炉地板加热系统应添加混水系统 ， 以帮助壁挂炉地板加热系统稳定可靠运行 。 但这里需要注意的是 ， 这一说法中的壁挂炉应指传统的壁挂炉 ， 不包括冷凝壁挂炉 。 因此 ， 在稳定性方面 ， 无论是地板加热辐射加热还是散热器加热 ， 如果系统舒适节能 ， 都需要添加混水系统 。



观点三：
只要系统不匹配 ， 就应添加混水系统 。 如果冷凝壁挂炉与地板采暖系统面积相匹配 ， 并采取流量控制措施 ， 系统可以不添加混水系统 ， 但这只是一些情况 。 在大多数情况下 ， 壁挂炉的功率与地板采暖系统不会完全匹配 ， 因此需要添加混水系统 。 加入混水系统设备后 ， 虽然系统的复杂性有所提高 ， 但壁挂炉的换热效率和运行稳定性也有所提高 。



观点四：
从节能的角度来看 ， 加入混水系统势在必行 。 影响壁挂炉热效率的因素很多 。 例如 ， 标准壁挂炉为80～60℃当供水/回水条件运行时 ， 其热效率约为88%；当供水温度再次下降时 ， 壁挂炉的排烟温度会升高 ， 能量会排放到室外 ， 造成热损失 。 加水后 ， 如果调试得当 ， 可以节约30%左右的能源 。 如果采用跟进室外温度调热系统工况的混水系统 ， 可节约30%的能源～40% 。 安装混水系统有助于节约能源和开支 。
