安装工艺系列指导手册  应变计（四）
在钢结构表面安装

a. 焊接方式（长期监测 ， 1年以上）
（1）在测点区域位置选取表面应变计安装点 ， 并利用砂纸对安装点表面进行打磨 ， 去除钢制结构表面锈蚀层 ， 并用530清洁剂擦拭干净；

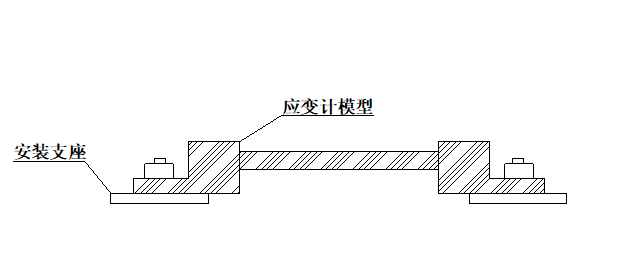

（2）把表面应变计安装支座装于根据仪器尺寸定制的应变计模型上（如图7） ， 然后按照平行于被测结构物应变监测方向把表面应变计安装支座焊接至测点安装面上（如图）；


（3）拧开安装支座上紧固螺母 ， 把应变计模型从安装支座上取出 ， 然后把真实表面应变计嵌入安装支座上 ， 拧紧两端支座上螺母；
（4）表面应变计两端支座螺母拧紧过程中应交替进行拧动 ， 不可一端拧紧后再拧紧另一端 ， 同时在表面应变计两端螺母拧紧过程中 ， 还需用便携式工程与信号分析仪不间断采集应变计频率 ， 以保证应变计两端螺母拧紧后输出频率值与安装前频率值之差控制在出厂频率的10%以内 ， 幅值需大于0.8mv；
（5）记录应变计安装信息 ， 如仪器编号、安装日期、测点编号等 ， 填入《埋设考证表》内；
（6）24小时候后 ， 在被测结构物无外界因素影响下 ， 读取表面应变计数据 ， 每个应变计共读取5组数据 ， 数据波动在2Hz以内 ， 取其平均值作为安装初始值记录 。
说明：表面/内埋应变计初始读数需在安装完毕后采集 。
a. 粘接方式（短期监测 ， 1年以下）

（1）在测点区域位置选取表面应变计安装点 ， 并利用砂纸对安装点表面进行打磨 ， 去除钢制结构表面锈蚀层 ， 然后使用530清洁剂把安装面擦拭干净；
（2）把AB胶1:1混合搅拌后 ， 均匀的涂抹在表面应变计安装支座上 ， 然后把表面应变计平行于被测结构物应变监测方向粘接至测点安装面上 ， 并用手顶压不少于2分钟；
（3）记录应变计安装信息 ， 如仪器编号、安装日期、测点编号等 ， 填入《埋设考证表》内；
（4）24小时候后 ， 在被测结构物无外界因素影响下 ， 读取表面应变计数据 ， 每个应变计共读取5组数据 ， 若数据波动在2Hz以内 ， 则取其平均值作为安装初始值记录 。
【拓测科技安装工艺系列指导手册 应变计（四）】说明：表面应变计采用粘接方式安装一定需带支座 ， 否则会造成所测数据不准 ， 且表面/内埋应变计初始读数需在安装完毕后采集 。
