IT之家 2 月 26 日消息 ， 据维信诺发布 ， 2021 年维信诺创新大会上 ， 维信诺鼎型像素排列首次公开亮相 ， 问鼎业界最高视觉等效像素密度 ， 宣告国产 AMOLED 显示屏向高画质迈进一步 。
在前后近 10 款全面屏和折叠屏手机上 ， 维信诺鼎型像素排列均成功量产 ， “鼎排”也因其更清晰、更均匀、更细腻的显示画质 ， 而逐渐为大众所熟知 ， 此前网络对这种像素排列的各种昵称 ， 也逐渐有了统一的名字 。 今天维信诺官方带来了相关科普 。
鼎型像素排列有什么特征呢？显微镜视野下的鼎型像素排列 ， 是一个个由等腰梯形构成的子像素组合 ， 而这种等腰梯形与我国青铜时代的礼器 —— 鼎的侧视图相似 。 鼎型像素排列因此而得名 。

文章图片


文章图片

因此 ， 无论是屏下摄像的副屏区、主屏区 ， 还是全面屏、折叠屏 ， 只要像素排列符合“等腰梯形”这一特征 ， 无论子像素面积大小和形状如何 ， 都属于鼎型像素排列 。
值得一提的是， 这种像素排列 ， 还有利于提升屏下摄像副屏区的透过率 ， 进而提升前置摄像头的拍照质量 。
【维信诺科普：什么是AMOLED鼎型像素排列？】但为什么要使得一组子像素形成等腰梯形？维信诺称 ， 答案藏在这项像素排列设计的专利里 。

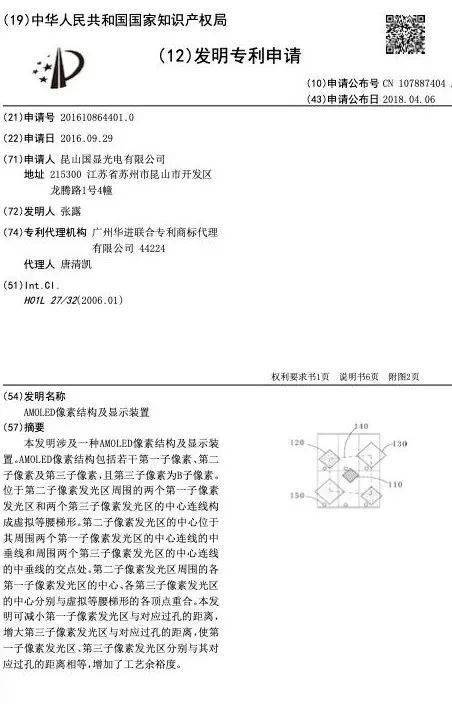

2016 年 ， 昆山国显光电有限公司提交了一份《AMOLED 像素结构及显示装置》的发明专利申请 。

文章图片

专利申请摘要中 ， 提出了这种像素结构的设计思路：AMOLED 像素结构包括若干第一子像素、第二子像素及第三子像素 ， 且第三子像素为 B 子像素 。 位于第二子像素发光区周围的两个第一子像素发光区和两个第三子像素发光区的中心连线构成虚拟等腰梯形… 增加了工艺余裕度 。
增加工艺余裕度 ， 意味着从像素排列设计之初 ， 就以量产为目标 。 在获得专利后 ， 维信诺开始了将其导入量产的进程 。 除了设计像素之间的结构外 ， 维信诺还可根据客户需求 ， 设计包含 TFT 和 SPR 算法的整体解决方案 ， 并快速导入量产 。
比如维信诺最近发布的 1Hz 低功耗 Hybrid-TFT ， 也采用了鼎型像素排列 。
目前 ， 围绕着鼎型像素排列的相关专利 ， 不仅已在中国大陆获得授权 ， 也在中国台湾地区和美国获得了授权 。 此外 ， 维信诺还布局了鼎型像素排列相关的专利家族 。

文章图片


文章图片

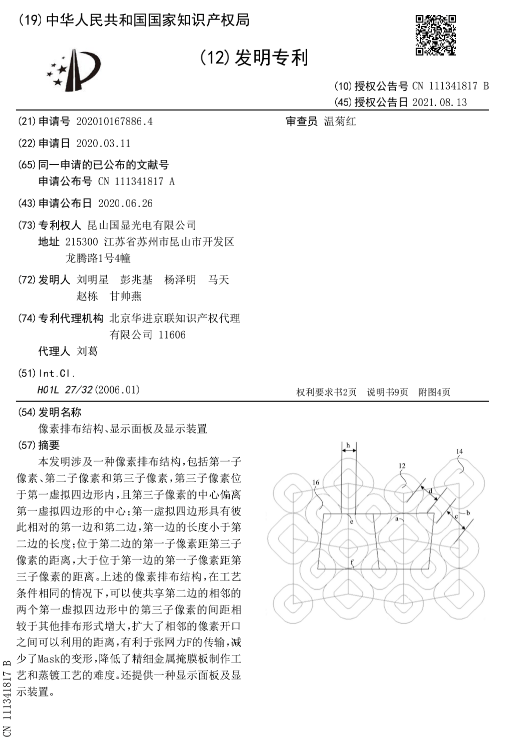

鼎型像素排列专利家族中的其他授权发明专利 CN 109860237 B、CN 111341817 B 等
