串联是连接电路元件的基本方式之一。将电路元件（如电阻、电容、电感，用电器等）逐个顺次首尾相连接。将各用电器串联起来组成的电路叫串联电路。串联电路中通过各用电器的电流都相等。
串联主要特点
【并联电路】将二个或二个以上元件排成一串，每个元件的首端和前一个元件的尾端连成一个节点，而且这个节点不再同其他节点连接的连接方式。
串联电路的特点
① 所有串联元件中的电流是同一个电流
② 元件串联后的总电压是所有元件的端电压之和
并联简介
并联是元件之间的一种连接方式，其特点是将2个同类或不同类的元件、器件等首首相接，同时尾尾亦相连的一种连接方式。通常是用来指电路中电子元件的连接方式，即并联电路。
并联主要特点
并联是将二个或二个以上二端电路元件中每个元件的二个端子，分别接到一对公共节点上的连接方式。
并联电路的特点
①所有并联元件的端电压是同一个电压
②并联电路的总电流是所有元件的电流之和
实例：民用照明灯泡都是并联接到220V额定电压的电源上，因此每只灯泡所承受的电压均为220V，而外电路的总电流则是流过所有灯泡的电流之和。
并联和串联的区别
1. 串联电路：
把元件逐个顺次连接起来组成的电路。特点是：流过一个元件的电流同时也流过另一个。
例如：节日里的小彩灯。在串联电路中，闭合开关，两只灯泡同时发光，断开开关两只灯泡都熄灭，说明串联电路中的开关可以控制所有的用电器。
2.并联电路：
把元件并列地连接起来组成的电路，特点是：干路的电流在分支处分两部分，分别流过两个支路中的各个元件。
例如：家庭中各种用电器的连接。在并联电路中，干路上的开关闭合，各支路上的开关闭合，灯泡才会发光，干路上的开关断开，各支路上的开关都闭合，灯泡不会发光，说明干路上的开关可以控制整个电路，支路上的开关只能控制本支路。
3.串联电路和并联电路的特点：
在串联电路中，由于电流的路径只有一条。所以，从电源正极流出的电流将依次逐个流过各个用电器，最后回到电源负极。
因此在串联电路中，如果有一个用电器损坏或某一处断开，整个电路将变成断路，电路就会无电流，所有用电器都将停止工作。所以在串联电路中，各几个用电器互相牵连，要么全工作，要么全部停止工作。
在并联电路中，从电源正极流出的电流在分支处要分为两路，每一路都有电流流过。因此即使某一支路断开，但另一支路仍会与干路构成通路。
由此可见，在并联电路中，各个支路之间互不牵连。
串联分压，并联分流。
原理：
在串联电路中，各电阻上的电流相等，各电阻两端的电压之和等于电路总电压。可知每个电阻上的电压小于电路总电压，故串联电阻分压。
在并联电路中，各电阻两端的电压相等，各电阻上的电流之和等于总电流（干路电流）。可知每个电阻上的电流小于总电流（干路电流），故并联电阻分流。电阻的串并联就好像水流，串联只有一条道路，电阻越大，流的越慢，并联的支路越多，电流越大。
电阻的串联与并联区别

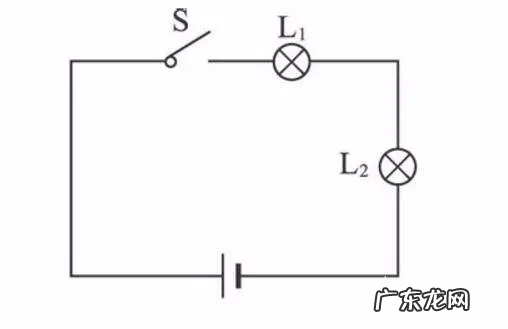

电阻的串联，应指串联电路，英文为series connecTIon，顾名思义，是指电阻被一个接一个像串珠子一样连系起来的电路连接方式简单的串联电路如图所示：

文章插图
