【桥架免留洞预埋件施工工艺，示例分享！】


文章图片




基于工程实例 ， 分享桥架免留洞预埋件施工工艺 ， 以供大家参考探讨 。 本工艺特点是一次性预埋 ， 节省后期人工成本 ， 工人操作方便简单 ， 后期安装便捷 ， 成型观感效果好 。 适用于标准层顶板和剪力墙预埋施工 。
工艺做法
工艺流程：
前期定做各尺寸预埋件→放线 → 定位 → 安装预埋件和等电位扁铁 → 模板或钢筋上固定→预埋件中塞硬性泡沫板 →隐蔽验收 → 浇注混凝土 →拆模  → 清除泡沫板→ 安装桥架 →等电位连接 →成品保护 。



定位预埋


拆模效果

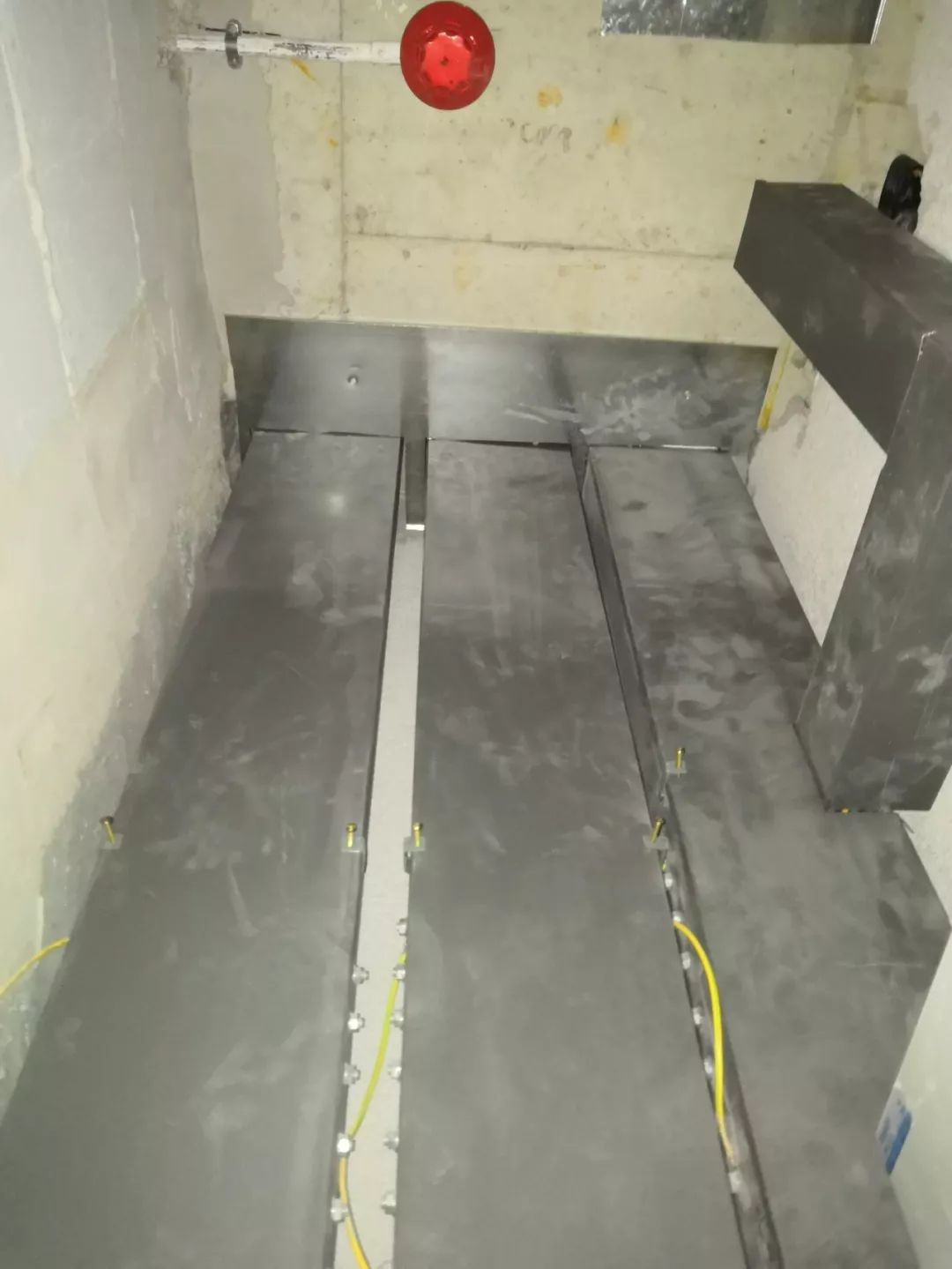

桥架安装
施工效果：



对比传统做法：

桥架免留洞预埋件施工工艺 ， 改进了桥架预留洞预埋的做法 ， 区别于传统木框留洞 ， 后期省了预留洞的修补 ， 大大节省了防火包的费用 。 桥架预埋件可以直接在电井、墙体上预留 ， 连接方便 。
使用桥架预埋件的总效益上就是省了后期吊洞和外圈防火包的费用 ， 并且提高了安装阶段工效和整体观感质量 。
操作要点
（1）放线定位在顶板上放出距离墙控制线 ， 根据梁钢筋量出竖井桥架具体位置 ， 用记号笔在模板上作记号 ， 根据记号线画出的位置就是预埋件固定安装的位置 。
（2）埋件安装根据放线定出的位置 ， 埋件四边都有2个固定埋件的螺丝孔 ， 用自攻钉钉在模板上固定 。 等电位扁铁同样打两孔折90度固定在桥架预埋件旁边 。 等钢筋铺完 ， 再次检查固定埋件 ， 确保利用率在99%以上 。 预埋件在剪力墙位置时 ， 定好位置后 ， 钢筋和预埋件点焊固定 ， 合模之前再次检查 ， 预埋件是否偏位 。
（3）安装阶段
拆模之后 ， 清理自攻钉和预埋件里面硬质泡沫板 ， 根据层高定做桥架桥架一半长度 ， 连接片连接固定 。
