很多早期的音/视频线缆需要穿透面板、接线盒或墙面 ， 但是这类操作比较复杂 ， 而且会减少此类线缆的屏蔽性能 。 本文将从面板安装DVI线缆出发 ， 从它的结构谈起 ， 探讨如何更好地进行使用 。
一、面板安装式DVI线缆结构
在安装DVI线缆中 ， 想要将DVI传输系统的接线延长 ， 而又不能确定是否应将延长线安装至机架 ， 亦或是直接进行接线 ， 面板安装式DVI线缆组件 ， 提供了一个“双选”方案 。

这系列线缆组件随附的两套安装螺丝 ， 可将母头端直接接入实现延长 ， 也可以安装至面板（厚度不超过0.063”）来达到延长接线的目的 。 这样的独特设计具备高度灵活性 ， 一件产品即可完美适用多种不同的应用环境 。 具体结构我们可以查看下图：

二、面板安装式DVI线缆的应用

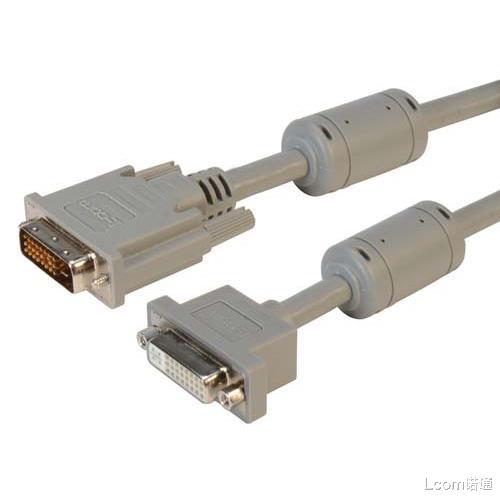

【面板安装式DVI线缆的结构详解】

• 特优型面板安装式双通道DVI-D公头/母头线缆组件


• 特优型面板安装式单通道DVI-D公头/母头线缆组件

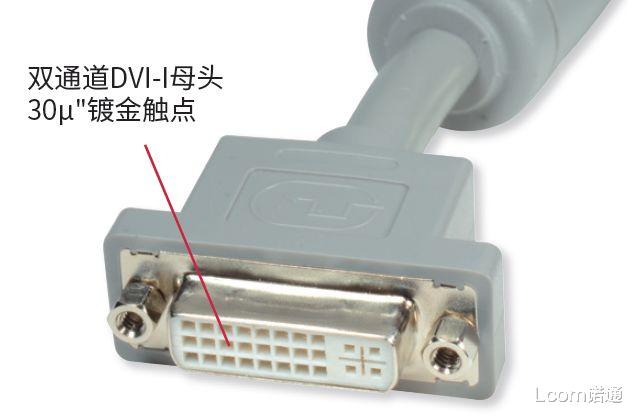

线缆组件的母头端为面板安装式设计 ， 随附两种规格的安装螺母 ， 分别适用于面板安装和接线安装 ， 一步实现整个视频接线系统的延长 。 特别配置2个磁环 ， 用于抵御电磁干扰（EMI）和射频干扰（RFI） 。 30微英寸镀金触点 ， 有效减少传输中的信号损失 。
