Q2：此电容柜的输出容量为多少?
答：此电容柜的输出容量为400kVar×(4002÷4802)÷(1-7%)≈400kVar×0.75=300kVar
场景3：400V电压等级的无功补偿柜 ， 设计为8个支路 ， 每个支路采用525V ， 50kVar的电容器;每条支路串联14%的电抗 ， 用以抑制3次谐波的影响 。
问1：此电容柜的安装容量为多少?
答：此电容柜的安装容量为50kVar×8=400kVar
问2：此电容柜的输出容量为多少?
答：此电容柜的输出容量为400kVar×(4002÷5252)÷(1-14%)≈400kVar×0.675=270 kVar
其实就是按照公式QL+C=QC/(1-电抗率) ， 将现实情况中的数据代入 ， 在这里需要注意一下电抗器的选择：一般情况下 ， 系统背景谐波以5次及5次以上 ， 就需要配备4.5%到7%的电抗；3次及3次以上的谐波 ， 需配备12%到14%的电抗 。

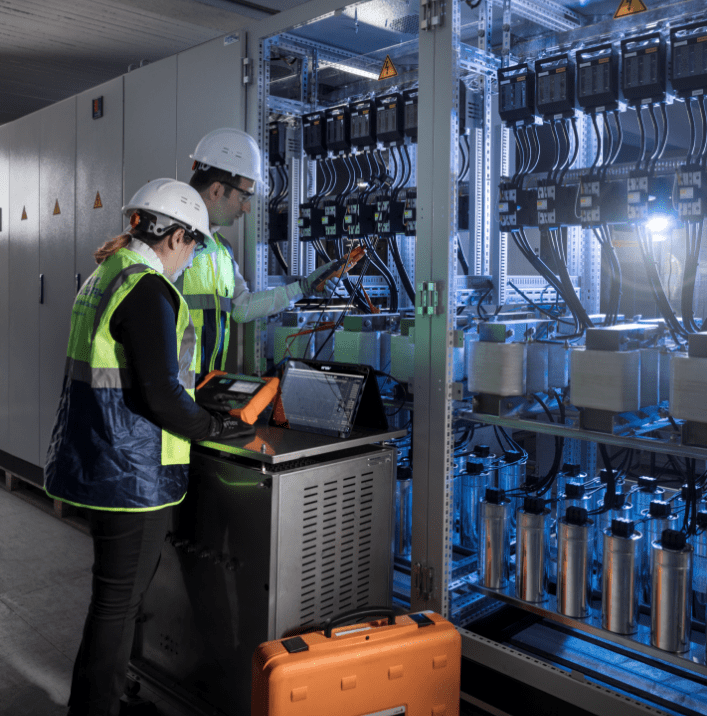

文章图片
