智能门禁控制系统是保安监控系统的一个重要组成部分 。 在机关单位、工厂、公司等多种场所 ， 为了工作、生活的安全 ， 需要进行封闭式管理 。 传统的方法是
由警卫人员对进出口进行验证或登记后才放行 ， 这种方法效率低 ， 而且占用人力 。 本文介绍一种智能门禁控制器的软件设计 。
1 系统组成
门禁控制系统是在建筑物内的主要管理区的出入口、电梯厅、主要设备控制中心机房、贵重物品库房等重要部位的通道口安装门磁开门、电控锁、读卡器等控制装置 ， 系统框图如图1 所示 。 由中心控制室监控 ， 系统采用计算机多重任务的处理 ， 能够对各通道口的位置、通过对象及通过时间等进行实时控制 ， 以适应小区、办公楼的公共安全管理 。

文章插图

2 控制器软件的设计
门禁系统的主要工作过程是：先从读卡器读取卡号 ， 并获得读卡器号 ， 接着根据卡号和读卡器号到持卡人信息表、读卡器表、群组表里去检索信息 ， 然后根据门屏蔽字查门的时段表 ， 再查门的时段属性 ， 最后根据所得信息发送命令并保存事件信息 。 为此 ， 门禁系统可划分为五个表： （以一个能容纳20 000 人 ， 1 000 个组 ， 32 个门 ， 每门64 个时段的控制器来设计） 。


文章插图

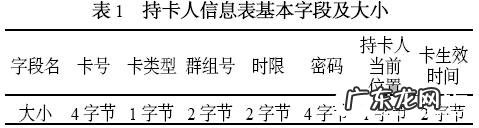

（1） 持卡人信息表：
其中 ， 卡号为一个6 位的十进制数 ， 卡类型包括卡片种类和卡片状态［2 ］ 。 卡片种类（级别） 分为四种：
普通卡———受时限（日期或次数） 、时段限制的卡片;
巡更卡———只记录读卡时间无其它功能的卡片;
超级卡———受时限（日期或次数） 限制 ， 不受时段限制的卡片;
维护卡———除具有普通卡的功能 ， 还能用于解除控制器防拆报警使之恢复正常工作状态的卡片 。
卡片状态有5 种：
正常卡片———具有正常功效的卡片; 挂失卡片———声明遗失的卡片;禁用卡片———被停止使用的卡片;失效卡片———超过使用时限的卡片;待用卡片———
未到启用日期的卡片 。
群组号表示该持卡人属于哪个群组 。 时限有限天、限次和既限天又限次3 种 。 其中时限中的限次和持卡人当前位置在程序中动态变化 ， 其它项在程序中固定不变 。 以上每个持卡人信息占用16 个字节 ， 按10 000人计算 ， 共占用160 K字节 。
（2） 群组表： （平均10 人为1 组 ， 共2 000 组）
群组表主要是用于确定每一个组所能出入的有效门和有效时段 。 包括以下几个部分：
门屏蔽字节：每1bit 代表1 个门的屏蔽位 ， 1 代表此门有效 ， 表示本群组能使用此门 。 0 表示无效 ， 本群组不能使用此门 。 共4 字节 。 时段屏蔽字节：同上 ， 每1bit 代表1 个时段有效或无效 ， 每个门最大有64 个时段 ， 占用8 字节 。 最多32个门 ， 占用256 字节 。
以上每个组占用260 字节 ， 1 000 个组共占用260K字节 。
（3） 时段表： （每天8 个时段 ， 8 天（1 周7 天+ 节假日1 天） ）
时段表用于记录具体的每一时段的起始时间和终止时间 ， 以及每一时段的属性 。 包括以下部分：


文章插图

以上每个时段占用6 个字节 ， 每天8 个时段 ， 8天 ， 32 个门 ， 共用12 K字节 。


文章插图

（4） 读卡器表： （最大64 个读卡器）
