虚拟局域网概念
VLAN（Virtual Local Area Network）的中文名为”虚拟局域网” 。 VLAN是一种将局域网设备从逻辑上划分成一个个网段 ， 从而实现虚拟工作组的新兴数据交换技术 。 这一新兴技术主要应用于交换机和路由器中 ， 但主流应用还是在交换机之中 。 但又不是所有交换机都具有此功能 ， 只有VLAN协议的第二层以上交换机才具有此功能 ， 这一点可以查看相应交换机的说明书即可得知 。
一、实验要求
搭建虚拟局域网 。
在路由器上配置DHCP地址池 ， 动态给局域网里的主机配置地址 。
配置以太网通道实现冗余备份 ， 负载均衡 。

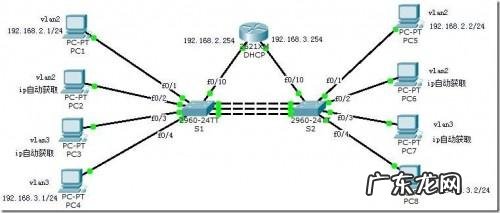

二、实验拓扑
文章插图
三、实验步骤
1、按照拓扑图连接链路
2、划分vlan
1）在S1上划分vlan2和vlan3
S1(config)#vlan 2
S1(config-vlan)#exit
S1(config)#vlan 3
S1(config-vlan)#exit
S1(config)#int range f0/1-2
S1(config-if-range)#switchport mode access
S1(config-if-range)#switchport access vlan 2
S1(config-if-range)#exit
S1(config)#int range f0/3-4
S1(config-if-range)#switchport mode access
S1(config-if-range)#switchport access vlan 3
2）在S2上划分vlan2和vlan3
S2(config)#vlan 2
S2(config-vlan)#exit
S2(config)#vlan 3
S2(config-vlan)#exit
S2(config)#int ran f0/1-2
S2(config-if-range)#swi m a
S2(config-if-range)#sw ac vlan 2
S2(config-if-range)#exit
S2(config)#int ran f0/3-4
S2(config-if-range)#sw m a
S2(config-if-range)#sw ac vlan 3
S2(config-if-range)#exit
3、在S1和S2之间的链路配置以太网通道 ， 实现冗余备份 ， 负载均衡 。
1）在S1上配置trunk ， 并配置EthernetChannel
S1(config)#int range f0/22-24
S1(config-if-range)#sw mode trunk
S1(config-if-range)#channel-group 1 mode on
S1(config-if-range)#no shutdown
2）在S2上配置trunk ， 并配置EthernetChannel
S2(config)#int range f0/22-24
S2(config-if-range)#sw mod trunk
S2(config-if-range)#channel-group 1 mode on
S2(config-if-range)#no shutdown
4、在PC1上配置IP：192.168.2.1/24；在PC5上配置IP：192.168.2.2/24
在PC4上配置IP：192.168.3.1/24；在PC8上配置IP：192.168.3.2/24
ping测试 ， 相同vlan间可以通信
1）PC1 ping PC5
文章插图

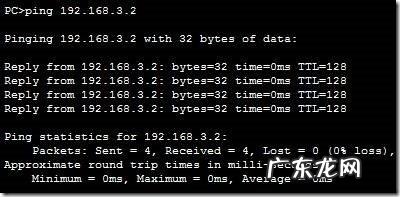

2）PC4 ping PC8
文章插图
5、在路由器DHCP上配置dhcp地址池 ， 给本vlan的PC机分配除指定地址外的地址
1）在DHCP上配置vlan2 的地址池
DHCP(config)#int f0/0
DHCP(config-if)#ip add 192.168.2.254 255.255.255.0
DHCP(config-if)#no shutdown
DHCP(config)#ip dhcp pool vlan2_pool
DHCP(dhcp-config)#network 192.168.2.0 255.255.255.0
DHCP(dhcp-config)#default-router 192.168.2.254
DHCP(config)#ip dhcp excluded-address 192.168.2.1 192.168.2.2
2）在S1上将F0/10端口划分到vlan2 ， 用于给vlan2里的PC分配地址
S1(config)#int f0/10
S1(config-if)#switchport acc vlan 2

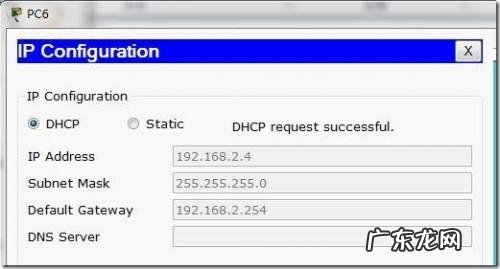

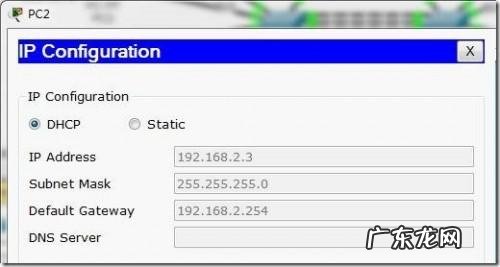

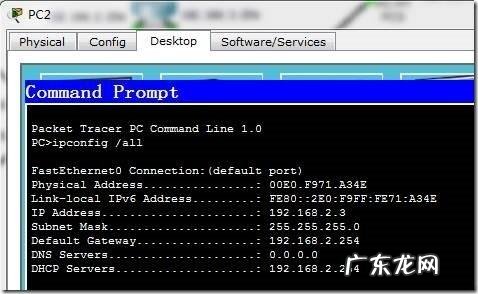

3）设置PC2和PC6用DHCP动态获取IP地址
文章插图
文章插图
文章插图
