电脑的主板怎么接线图解1. 安装 POWER LED 电源指示灯的接线只有l、3位 ， l线通常为绿色 ， 在主板上接头通常标为“POWER LED” 。 连接时注意绿线对应第1针 。 当它连接好后 ， 电脑一打开 ， 电源指示灯就一直亮着 ， 表示电源已经打开了 。 2. 安装RESET SW Reset连接线有两芯接头 ， 连接机箱的“Reset”按钮 ， 它接到主板的“Reset”插针上 ， 并且此接头无方向性 ， 只需短路即可进行“重启”动作 。 主板上“Reset”针的作用是这样的：当它们短路时 ， 电脑就会重新启动 。 “Reset”按钮是一个开关 ， 按下时产生短路 ， 松开时又恢复开路 ， 瞬间的短路就可以使电脑重新启动 。 偶尔会有这样的情况 ， 当您按下“Reset”按钮并且松开 ， 但它并没有弹起来 ， 一旦保持着短路状态 ， 电脑就会不停地重新启动 。 3. 安装SPEAKER 这是 PC喇叭的 4芯接头 ， 如图11.43所示 。 实际上只有l、4两根线 ， 回线通常为红色 ， 它主要接在主板的“SPEAKER”插针上 ， 这在主板上有标记 。 在连接时注意红线对应“1”的位置 ， 但该接头具有方向性 ， 必需按照正负连接才可以 。 图11.43 安装SPEAKER连线 4. 安装硬盘指示灯线 在主板上这样的接头通常标着“IDE LED”或“H.D.D LED”字样 ， 硬盘指示灯为两芯接头 ， 一线为红色 ， 另一线为白色 ， 一般红色(深颜色)表示为正 ， 白色表示为负 。 在连接时要红线对应第 1针上 。 注意：这条线接好后 ， 当电脑在读写硬盘时 ， 机箱上的硬盘指示灯会亮 ， 但这个指示灯可能只对IDE硬盘起作用 ， 对SCSI硬盘将不起作用 。 5. 安装PWR SW ATX结构的机箱上有一个总电源的开关接线 ， 是一个两芯的接头 ， 它和Reset接头一样 ， 按下时就短路 ， 松开时就开路 ， 按一下电脑的总电源就开通了 ， 再按一下就关闭 。 但是你还可以在BIOS里设置为关机时必须按电源开关四秒钟以上才能关机 ， 或者根本就不能靠开关来关机 ， 而只能靠软件来关机 。 从面板引入机箱中的连接线中找到标有“PWR SW”字样的接头(有的主板则标“S/B SW”等) ， 这便是电源的连线了 ， 然后在主板信号插针中 ， 找到标有“PWRBT(或PW2 ， 因主板不同而异)”字样的插针 ， 然后对应插好就可以了 。 这种情况我遇到过 ， 如果你一开始没有注意重启和硬盘和电源灯和开关的线的话就只有把开关板拆下来查看了 ， 看看开关板上power键对应的是哪两根 ， 从power上计电器后引出的两根线对应的两根是什么色的 ， 同理其它的几个就行了主板上的针脚都有标识 ， USB接机箱的前面板USB接口 ， 声卡接前面板音孔线 ， 主板上的FAN接散热风扇 ， 分3针和4针 ， 4针是可控转速的 ， 3针不可控 ， cpu风扇有单独标注CPUFAN字样 。
电源是PW ， 重启是RS ， HDDLED的是硬盘灯 ， PWLED是电源灯 。
电源线、硬盘线对准插就行了 。
如果显卡有外置电源线 ， 则把它接到电源盒上出来的的随意对应接口 ， 能插入就行 。
现在接线都有防差错设计 ， 所以不必担心插错 。 这种情况我遇到过 ， 如果你一开始没有注意重启和硬盘和电源灯和开关的线的话就只有把开关板拆下来查看了 ， 看看开关板上power键对应的是哪两根 ， 从power上计电器后引出的两根线对应的两根是什么色的 ， 同理其它的几个就行了

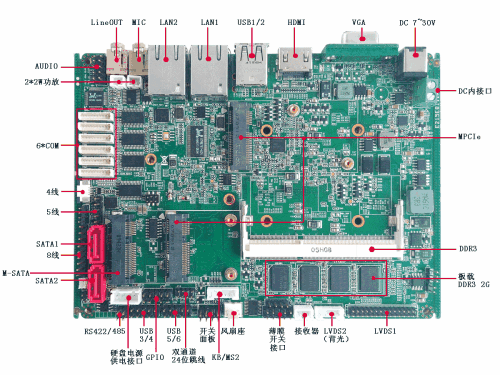

文章插图

电脑主板接线图原发布者:lb1985b
一步一步教你安装机箱与主板连线其实组装电脑的过程并不复杂 ， 我们只需要按照顺序将CPU、内存、主板、显卡以及硬盘等装入机箱中即可 ， 在组装电脑的过程中 ， 最难的是机箱电源接线与跳线的设置其实组装电脑的过程并不复杂 ， 我们只需要按照顺序将CPU、内存、主板、显卡以及硬盘等装入机箱中即可 ， 在组装电脑的过程中 ， 最难的是机箱电源接线与跳线的设置方法 ， 这也是很多入门级用户非常头疼的问题 。 如果各种接线连接不正确 ， 电脑则无法点亮；特别需要注意的是 ， 一旦接错机箱前置的USB接口 ， 事故是相当严重的 ， 极有可能烧毁主板 。 由于各种主板与机箱的接线方法大同小异 ， 这里笔者借一块Intel平台的主板和普通的机箱 ， 将机箱电源的连接方法通过图片形式进行详细的介绍 ， 以供参考 。 由于目前大部分主板都不需要进行跳线的设置 ， 因此这部分不做介绍 。 一、机箱上我们需要完成的控制按钮开关键、重启键是机箱前面板上不可缺少的按钮 ， 电源工作指示灯、硬盘工作指示灯、前置蜂鸣器需要我们正确的连接 。 另外 ， 前置的USB接口、音频接口以及一些高端机箱上带有的IEEE1394接口 ， 也需要我们按照正确的方法与主板进行连接 。 机箱前面板上的开关与重启按钮和各种扩展接口首先 ， 我们来介绍一下开关键、重启键、电源工作指示灯、硬盘工作指示灯与前置蜂鸣器的连接方法 ， 请看下图 。
