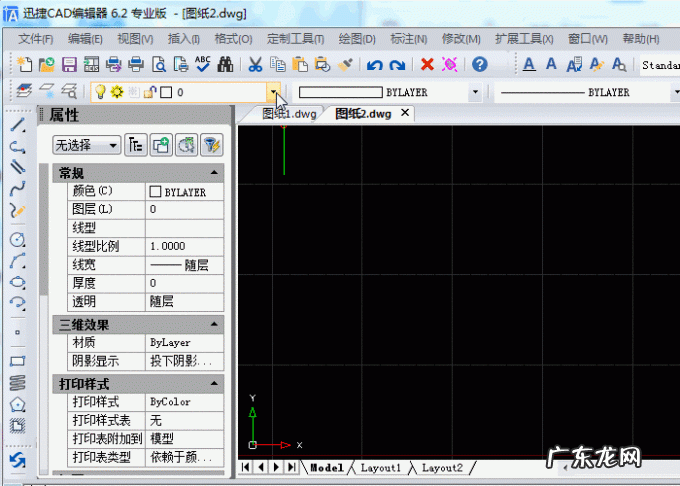

在迅捷CAD编辑器中绘图区域是可以设置的，可以帮助咱们在绘图时制作的图形不超越工作区域 。 那么，怎么快速设置CAD绘图区域，下面就来说一下操作步骤 。
文章插图

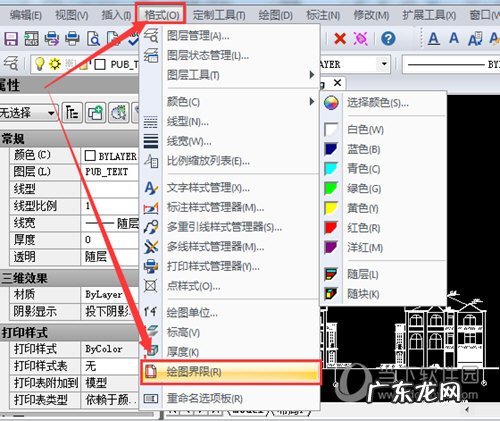

1、顶端找到“格式”设置栏 。 在其下拉框中选择“绘图界限”按钮点击激活 。
文章插图
2、命令激活后，按shift键，将输入法切换至英文状态 。 执行命令后，即可弹出“LIMITS”设置 。
3、此时根据命令行提示“打开(ON)/<左下点(L)><0.0000,0.0000>:”键盘输入坐标值0,0(之间逗号需英文形式)即指定左下角点为坐标：x=0，y=0 。
4、按Enter键，命令行提示“右上点<12.0000,9.0000>:”手动输入任意坐标值 。 （这里我们以297,210为例）即指定右上角点坐标为：x=297，y=210 。
5、再次按Enter键确认，完成图形界限设置，就可以看见栅格明显已超出锁定范围 。
文章插图

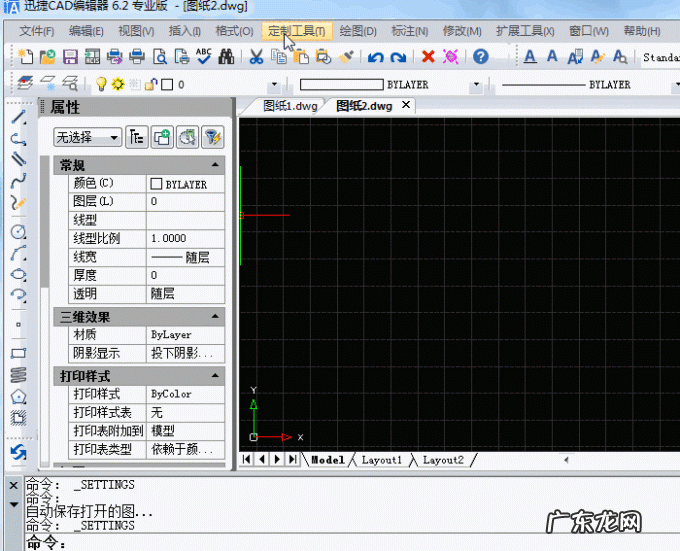

6、先选择软件上方“定制工具”—“绘图设置”功能 。
7、在弹出“绘图设置”面板中切换“坐标输入”板块 。
8、在“捕捉和栅格”设置区“栅格行为”中，对“显示超出界限的栅格”进行勾选，单击“确定”即可完成CAD绘图区域设置 。
文章插图
以上就是在编辑器中设置绘图区域的方法，图形边界也就是你的图能画的最大的极限值，相当于一张图纸相同 。 设定了图形边界就相当于给了你一张图纸 。 希望这样对你的绘图带来便利 。
