AutoCAD2020是一款非常专业的制图软件， 那有很多用户表示自己不知道怎么通过这款软件标注公差， 下面就通过这篇文章给大家介绍一下， 一起往下看吧！
文章插图

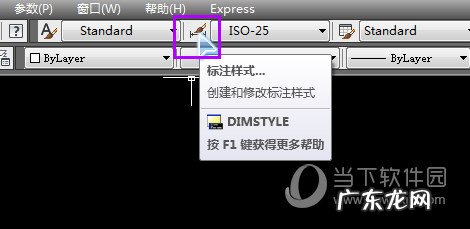

【cad2020形位公差怎么标注 AutoCAD2020怎么标注公差】2、通常我们标注公差可以在“标注样式”里面设置 。 点击工具栏上的“标注样式按钮”， 如果没有在工具栏上找到这个按钮的话， 可以在工具栏空白处点击右键“Autocad”——“样式”打上勾就有这个样式工具条了 。
文章插图

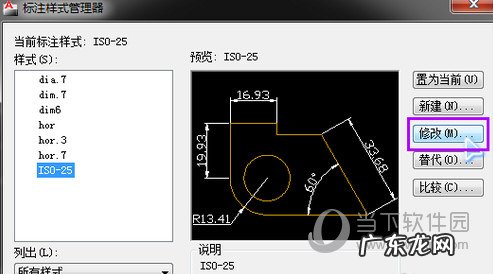

3、弹出“标注样式管理器”， 选择当前使用的样式， 点击右侧的“修改”按键 。
文章插图

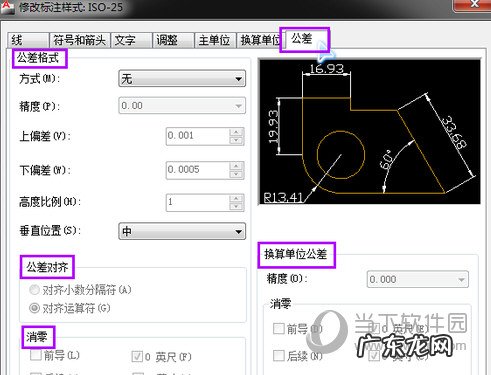

4、转入“样式修改器”， 切换到“公差”选项卡， 这里可以设置标注方面关于公差的内容 。
文章插图

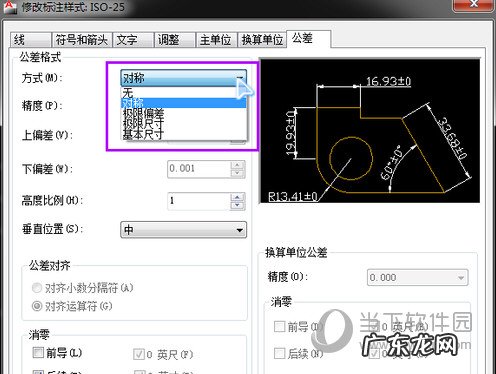

5、在方式里面可以选择你需要的公差的方式， 设置好以后， 点击“确定”， 返回上一界面， 点击右侧的“置为当前”然后点击“关闭”关闭设置界面就可以了 。 但是这样设置以后， 你的所有的标注都会出现设置过的那些公差， 但是你图形中的尺寸不会都是带有公差的， 所以这个方法还不是很实用 。
文章插图

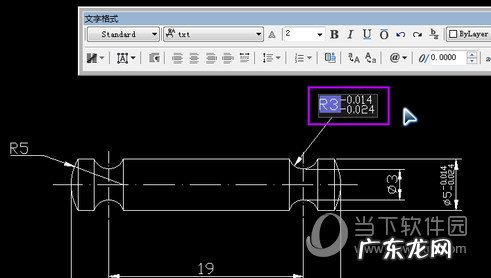

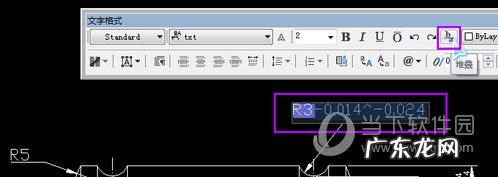

6、如果要比较方便的标注公差， 那么这样做， 鼠标选中你要标注公差的标注， 然后键盘按“ED空格”（英文输入法状态下）， 然后会出现一个“文字格式”窗口， 我们如图示输入想要标注的上下公差数值， 然后用鼠标选中上下公差数值， 然后点击窗口上的“b/a”堆叠的按钮 。
文章插图
7、刚才一行输入的上下公差数值， 变成了上下两行， 然后点击窗口的“确定”按键， 这个极限公差就算是输入完毕了 。
文章插图

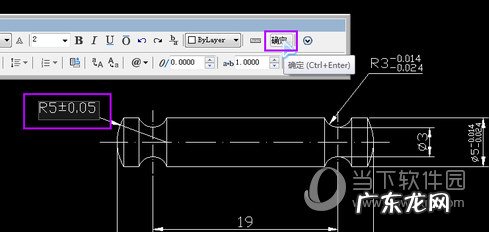

8、然后我们用类似的方法再修改一个R5那个数值， 我们给他增加一个对称公差 。 我们先选中R5， 然后键盘按“ED空格”（英文输入法状态下）， 弹出文字格式窗口， 我们在R5后面输入“%%p0.05”， “%%p”会一下子变成“±”这样刚才输入的“0.05”就变成了我们所需要的对称公差， 然后点击窗口的“确定”就OK了 。
文章插图

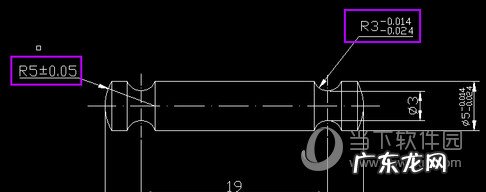

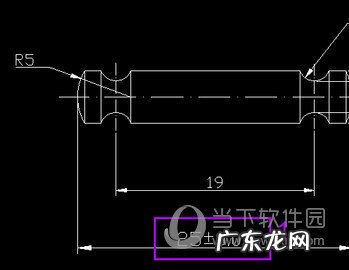

9两种标注效果如下， 都还不错~~
文章插图
好了， 以上就是小编为大家带来关于“CAD2020上下公差怎么标注”这个问题的全部内容解答了， 希望能帮助到你 。
