现在变频器使用的场合是越来越多了 ， 作为电工没接触过变频器的可能不大 。 但变频器的使用 ， 特别是那很长的参数表 ， 让很多人不知道如何入手 。 今天我以汇川的MD500系列变频器来做一个简单的介绍 ， 为了方便说明以下的图片都是直接从说明书上拍下来的 。

文章插图

这是说明书上给出的系统接线图 ， 实际使用中可以根据需要删减 。 只要给它接上合适的交流电源接上负载电机 ， 也就可以正常使用了 。 这里说一下 ， 变频器使用接触器只是用于变频器的通断电操作 ， 不能过于频繁启动(按照说明上下电间隔不能低于一小时 ， 这个时间每种变频器的说法不一 ， 总之不能过于频繁) ， 不能用于变频器的启动操作 。 所以大部分的系统中 ， 变频器不使用接触器 。
将交流电源三相分别接入变频器的输入RST端子 ， 电机接入输出UVW端子 ， 这样一个简单的接线 ， 变频器就可以在面板控制模式下使用了 。 检查好外围接线牢固正确 ， 电源正常 ， 就可以上电了 。 在试运行之前 ， 需要对变频器的一些参数进行设置 。

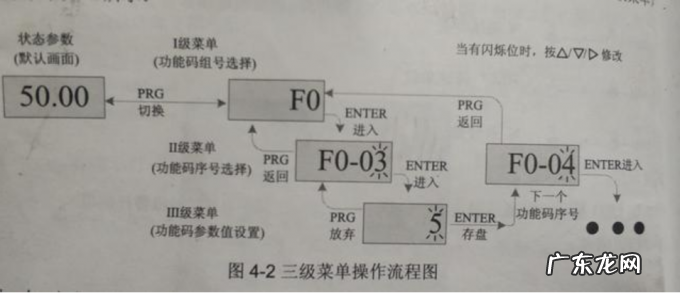

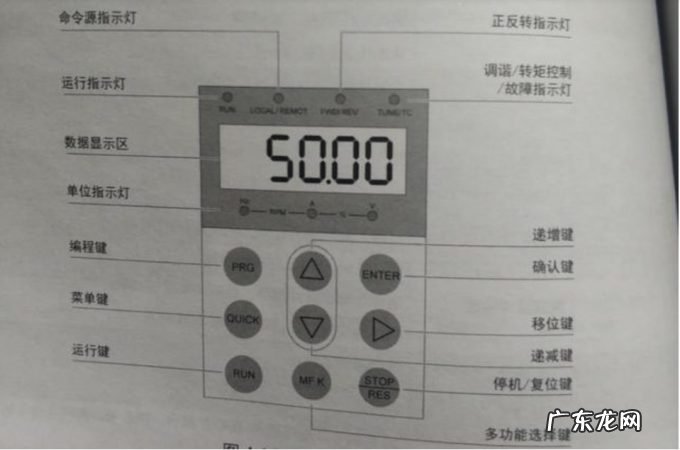

参数设置通过变频器的面板进行 。

文章插图


文章插图

每个品牌的变频器的参数设置方法不尽相同 ， 国产的比较好适应 ， 有些进口品牌的虽然功能更加强大 ， 但在参数的设置上真的不太适合国人思维习惯 。
如果使用的变频器不是新购 ， 在上电后 ， 最好把变频器参数初始化 ， 方便我们下步的设置 ， 设置FP-01＝1(恢复出厂参数) 。

文章插图

因为该变频器的控制方式默认就是面板控制 ， 所以不再进行设置 。 然后根据电机铭牌设置——
F1-00(电机类型选择)
F1-01(电机额定功率)
F1-02(电机额定电压)
F1-03(电机额定电流)
F1-04(电机额定频率)
F1-05(电机额定转速)
其余电机参数不用设置 ， 经过调谐 ， 变频器会自动算出电机的其他参数 。

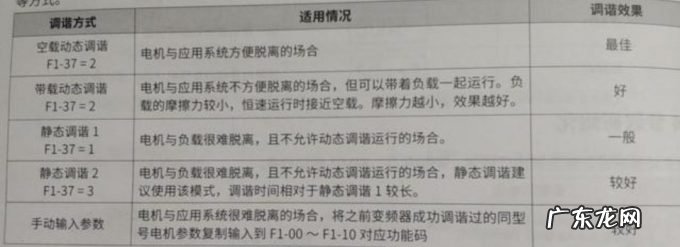

下一步就是进行调谐 ， 这一步省略也不会影响变频器的使用 。 为了达到更好的使用效果 ， 建议不省略 。 调谐时电机空载可以达到最佳的效果 ， 我们可以根据实际情况选择F1-37调谐模式 。

文章插图

选择好调谐模式 ， 键盘会显示TUNE ， 确认电机可以运行 ， 按下面板上的“RUN”键 ， 变频器自己控制电机加减速、正反转 ， 不用管它 ， 大概2分钟左右调谐会完成 ， 变频器进入正常显示状态 。 调谐完成就可以用面板上的RUN键启动 ， STOP停止 ， 增减键调整频率控制电机的运行了 。
实际使用中 ， 直接用变频器面板操作不方便时 ， 我们可以通过F0-02(运行指令选择：0操作面板 ， 1端子 ， 2通讯)来选择合适的控制方式 。 下图是端子接线方法——

文章插图

选择F0-02=1 ， 按图中所示将DI1端子和COM接通时 ， 变频器开始运行 ， 断开则变频器工作停止 。 该变频器的DI各端子可以根据需要选择多达30多种功能 。 外接电位器调速按图所示接线 ， 可调点接到AI1或者AI2可以通过F0-03=2(AI1)或F0-03＝3(AI2)进行选择 。 另外可以根据需要对F0-10(最大频率)、F0-12(上限频率)、F0-14(下限频率)、F0-17(加速时间1)、F0-18(减速时间1)、F0-19(加减速时间单位)等参数进行设置 。
