地下室人防工程机电安装图文详解（附安装图集）

文章图片

一、人防区预留预埋一般要求
1、人防预留预埋的内容：人防区内各专业的预留预埋线管和套管。
2、各人员出入口和连通口的防护密闭门门框墙、密闭门门框墙上均在平时预埋几根备用管，管径为65mm ，管壁厚度不小于2.5mm的热镀锌钢管。
3、各种穿越外墙、临空墙、防护密闭隔墙和密闭隔墙的电缆管线作好预埋，预留备用管，并作好防护密闭或密闭处理。
4、由地下室配电房各引一路低压电缆至各人防区配电箱，相邻地块战时区域电站引来的人防电源作为战时备用电源。战时电源临战时需在3天转换时限内完成调试，平时做好电源回路的预埋管工作。
5、各种设备安装的预留孔洞。
二、人防施工注意事项
1、所有穿越人防区防护密闭隔墙、密闭隔墙及顶板的压力管道均需预留防护密闭套管，防护套管做法参照图集07FS02（人防水），重力排水不得穿越人防区隔墙及顶板。

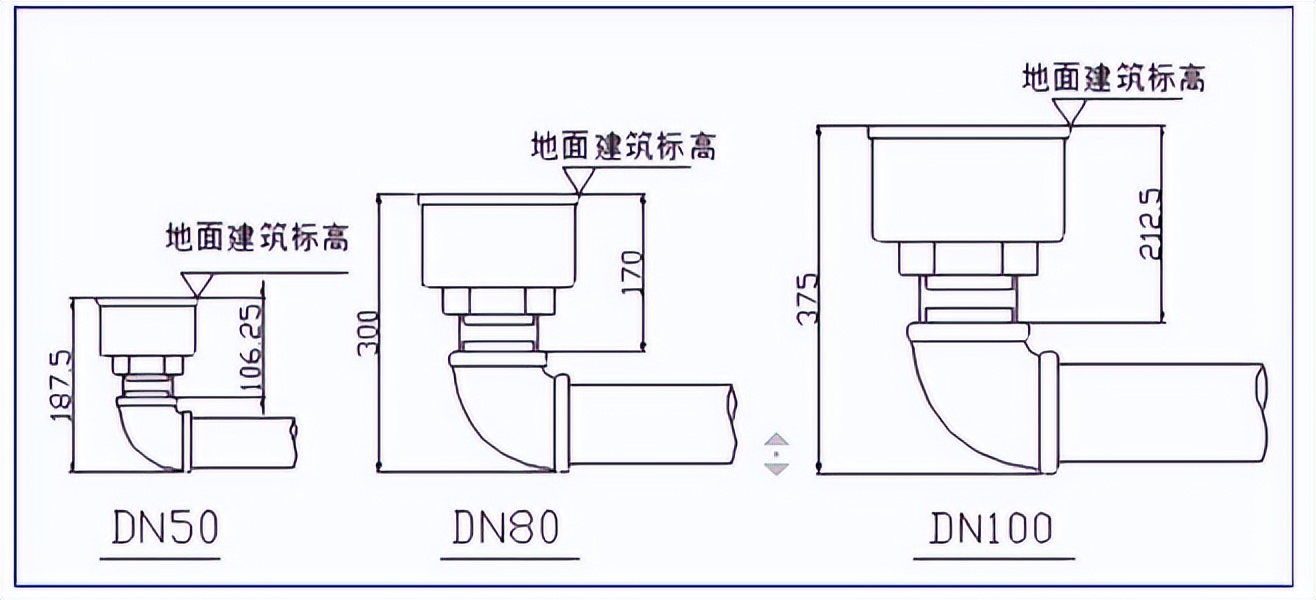

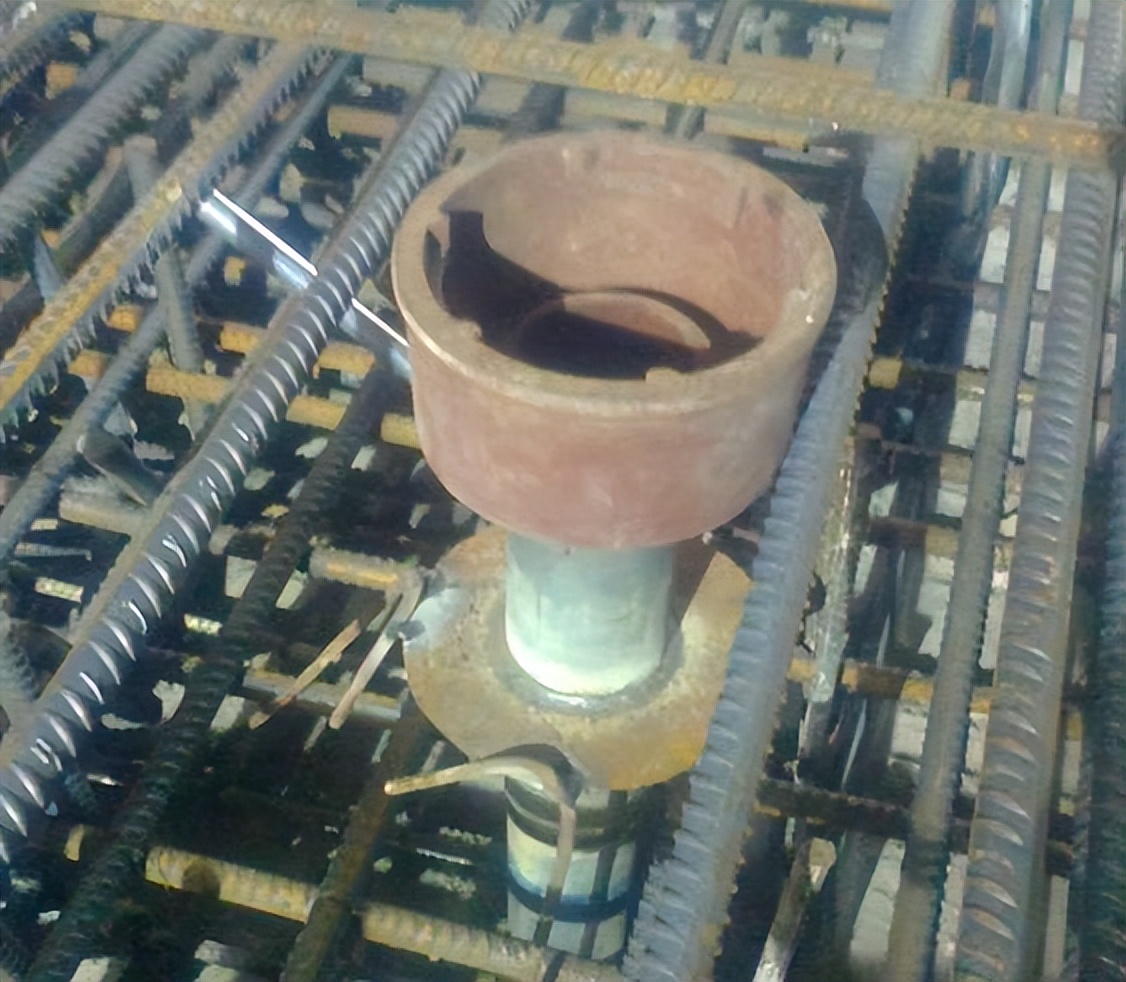

2、人防防爆地漏安装应符合07FS02（人防水）规定。防爆地漏安装需要注意建筑后浇层厚度，控制好地漏安装标高，安装完毕后地漏盖需取下另行存放，地漏内采用编织袋内装锯木屑填塞饱满密实，以防堵塞。待建筑地面完成后再安装地漏盖。

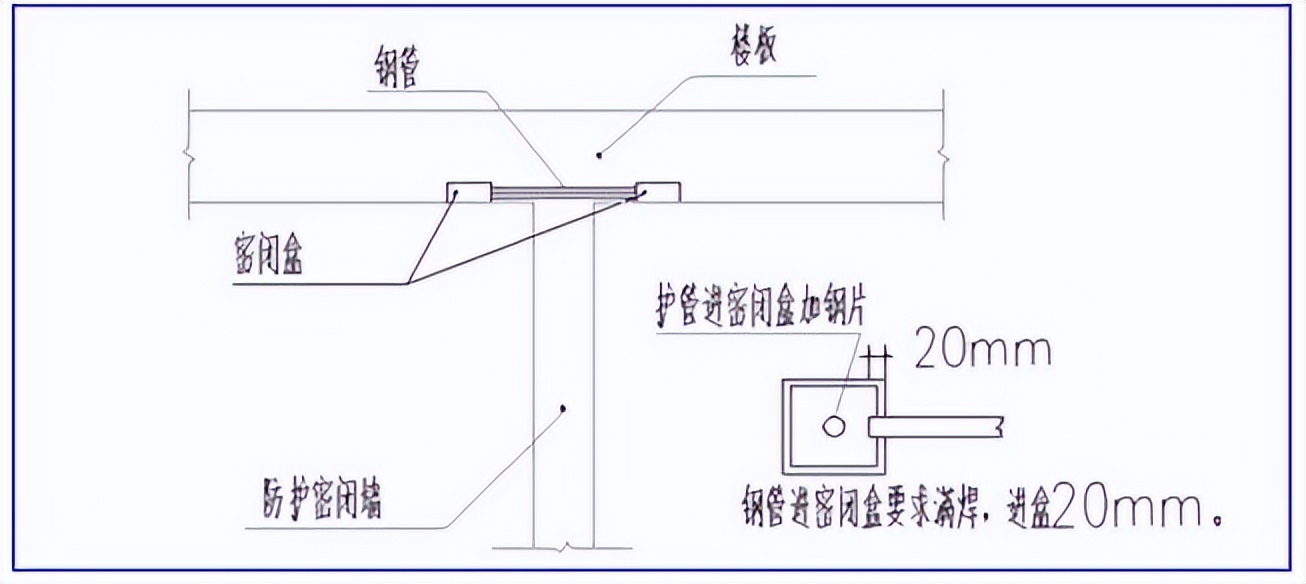

3、人防区安装电气管路均采用壁厚不小于2.5mm的热镀锌钢管，穿过人防隔墙及顶板的电气管线，需按照05SFD10（人防电）规定做防护密闭处理，明配管需预留穿人防隔墙及顶板的密闭套管，密闭套管做法详05SFD10（人防电）。并需注意战时如信号管、检测管等穿防护墙的备用预留管。

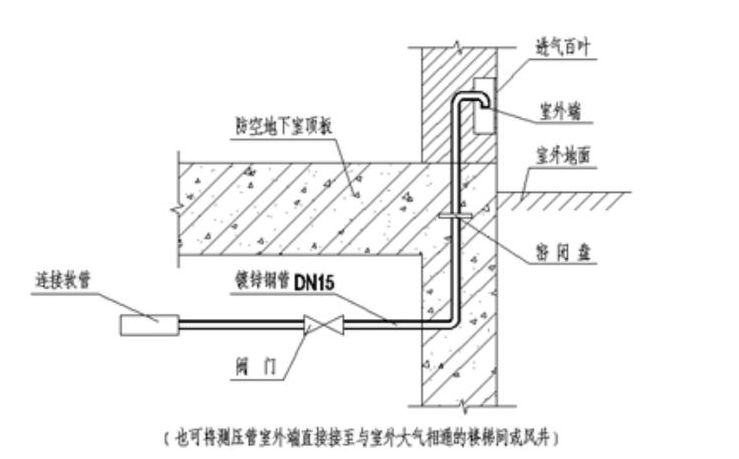

4、人防区战时安装的风管穿过防护墙处需随结构施工预留符合密闭要求的预留管，预留管尺寸、坐标、标高均需核对各专业图纸做综合排布，以免造成各专业间管线冲突，人防通风各种预留管道均需符合人防规范要求。
三、各种穿防护墙密闭的做法
