好：柱顶部支模用簸箕口浇筑，拆模后凿除


文章插图

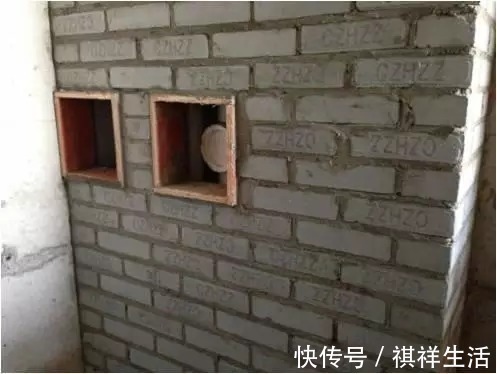

错误：管道井砌体未留阳槎


文章插图

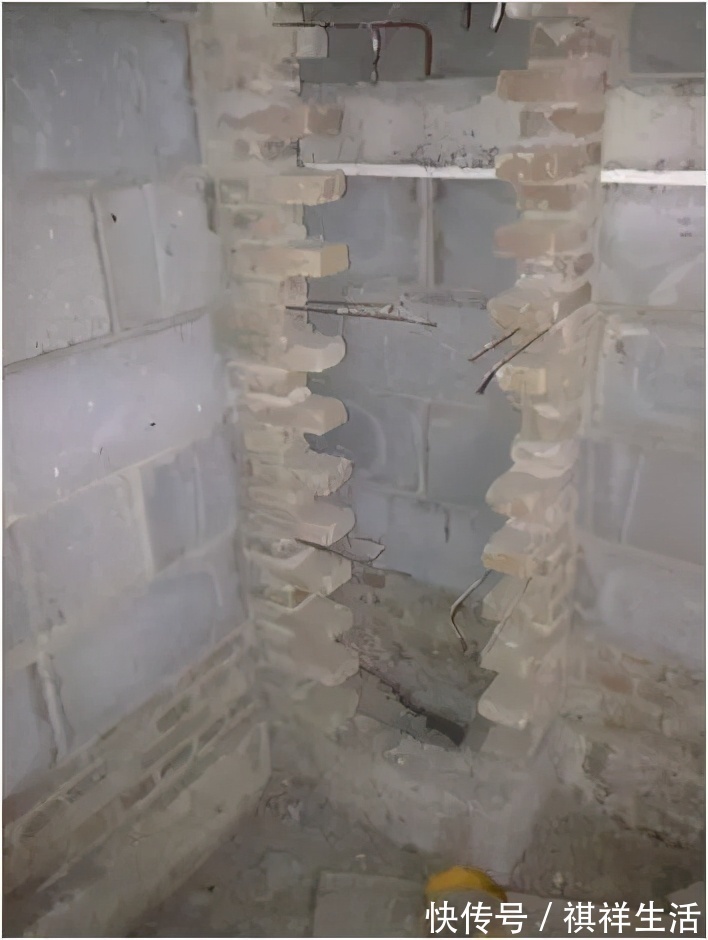

正确：管道井砌体留阳槎


文章插图

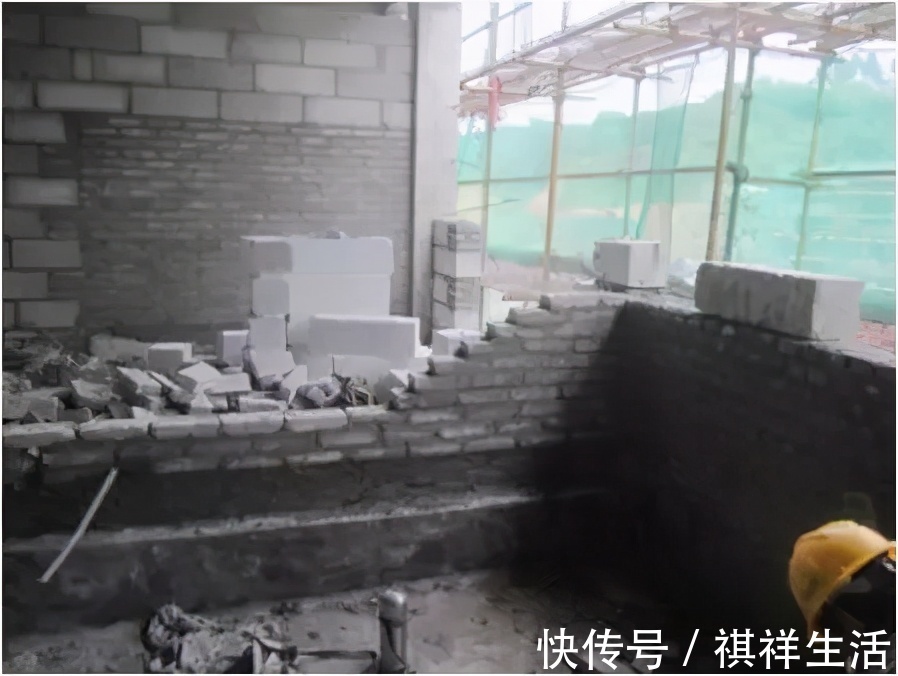

错：留阴槎


文章插图

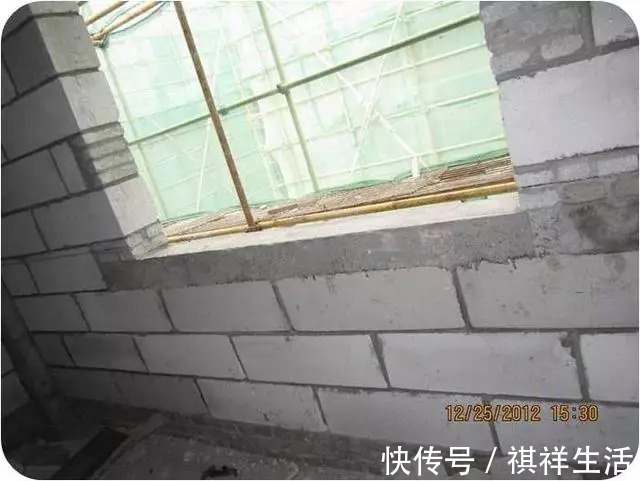

好：留踏步槎
2、砼边框设置要求：


文章插图




文章插图

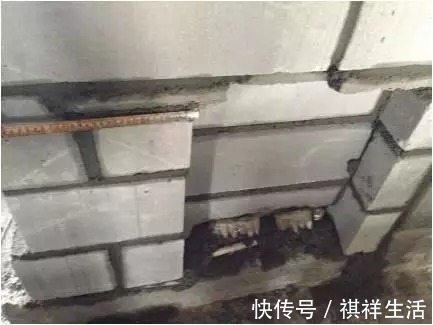

砼边框内未绑扎钢筋
外墙宽度大于1.5m且小于2.4m的洞口（厨房门洞除外）两侧，应设置砼边框；
防火门、入户门必须设置砼边框；不能采用水泥砂浆砖砌筑。


文章插图

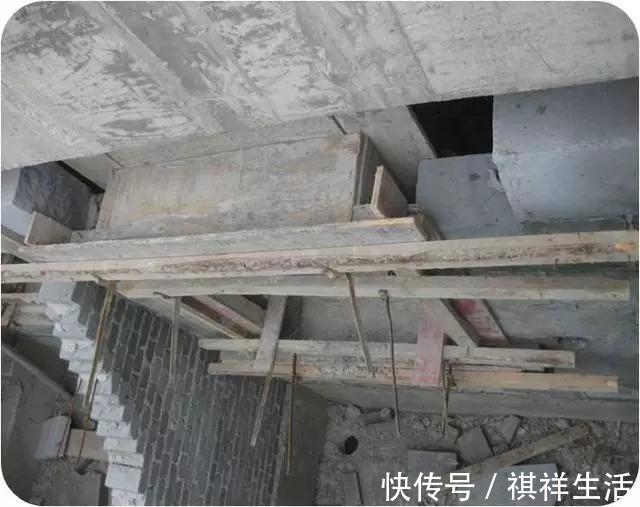

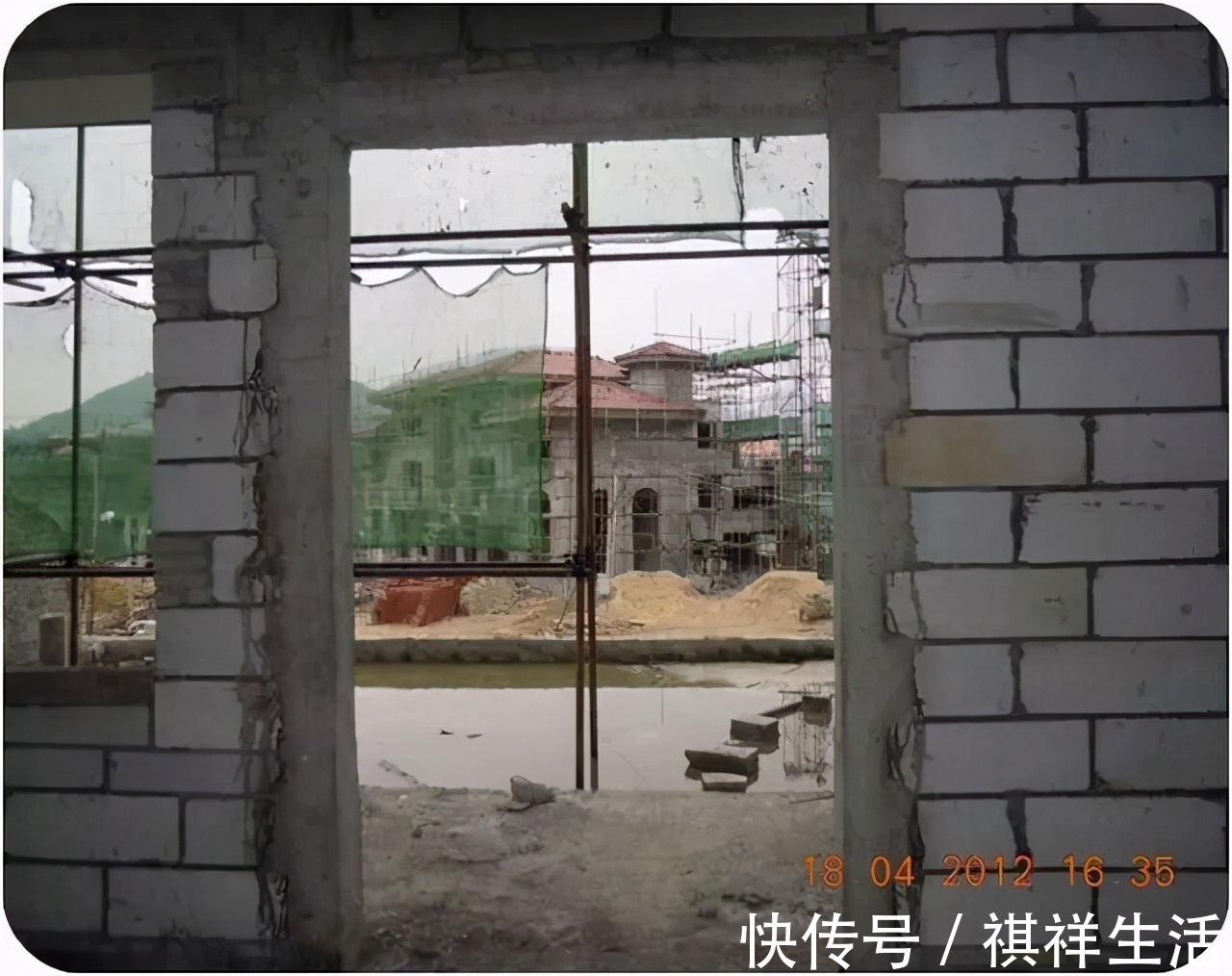

窗边抱框柱做法


文章插图

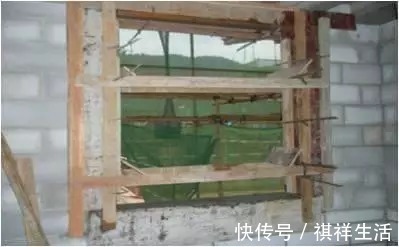

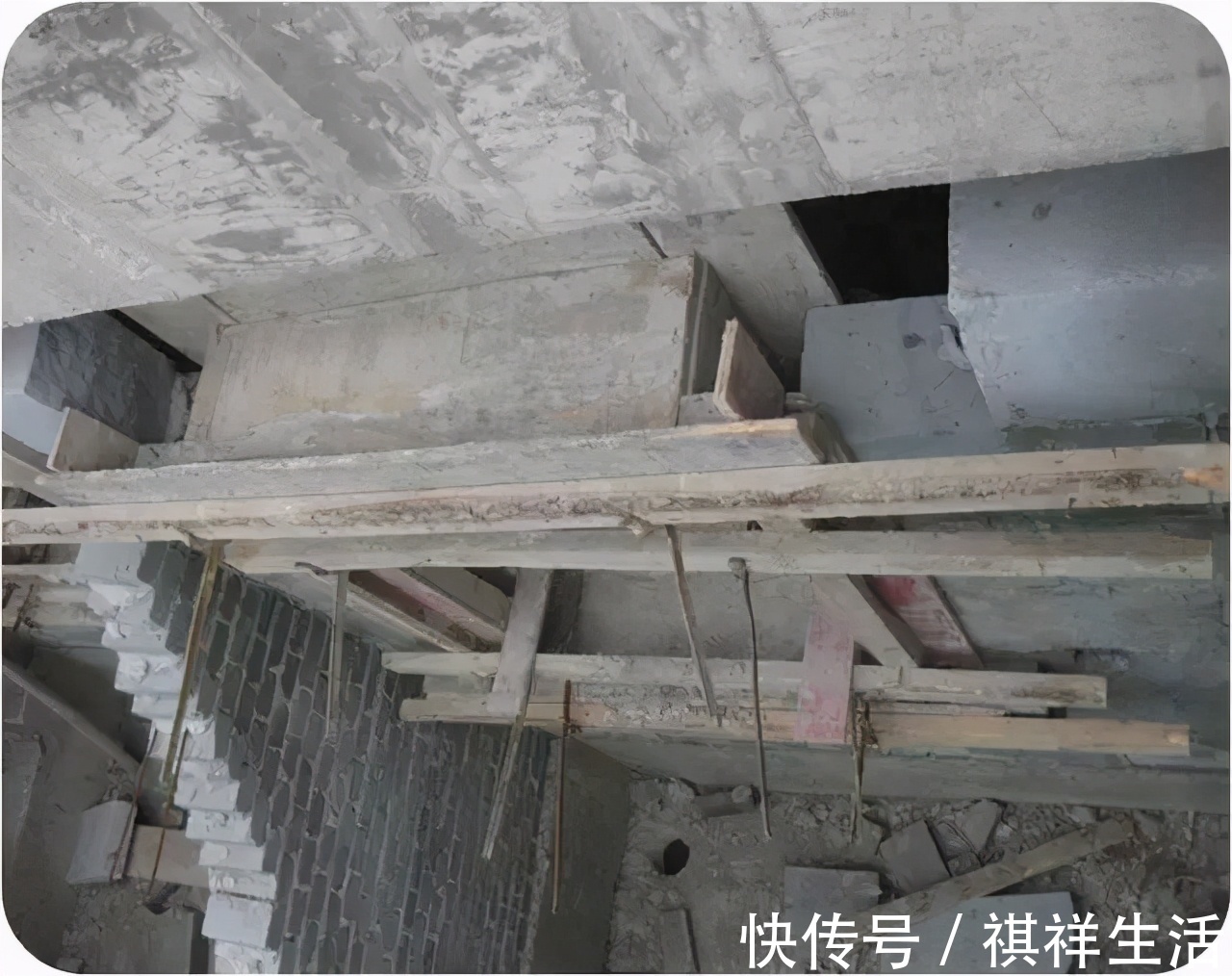

模板固定采用对撑未穿墙


文章插图


拆模后抱框柱观感较好
3、窗台压顶设置要求：
当洞口宽度大于60cm时，必须设置窗台压顶。各种材料砌体均设置窗台压顶。
窗台压顶的嵌固长度不应小于30cm。当两侧设有砼边框时，与砼边框同时浇筑，可不考虑嵌固长度。


文章插图




文章插图


【 结构|二次结构砌体构造质量控制关键点，细节决定成败】未做窗台压顶


文章插图

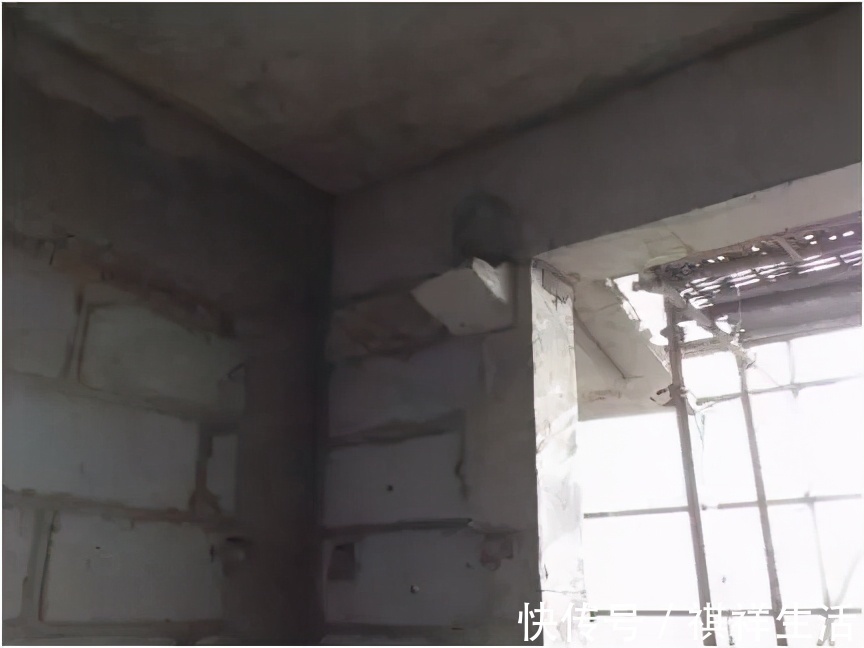

窗台压顶没有嵌固在墙垛内
4、砼过梁设置要求：
宽度大于0.3m的门窗、洞口，宜按设计要求设置预制或现浇过梁。蒸压加气砼砌块墙体的门窗口过梁，搁置长度均不小于30cm。


文章插图




文章插图

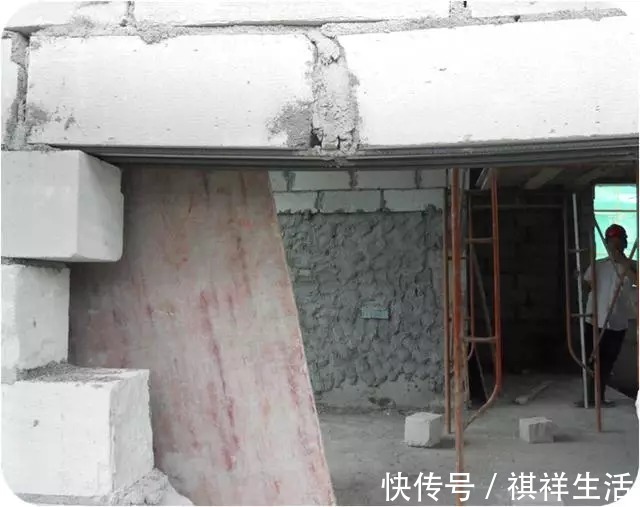

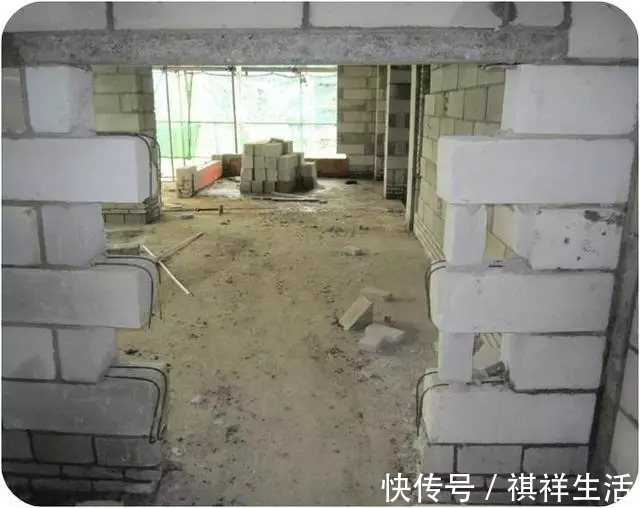

施工洞口未设置预制过梁


文章插图

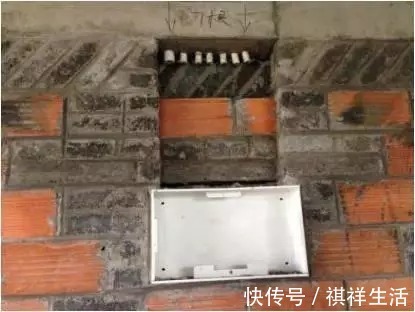

错误：电箱无过梁


文章插图

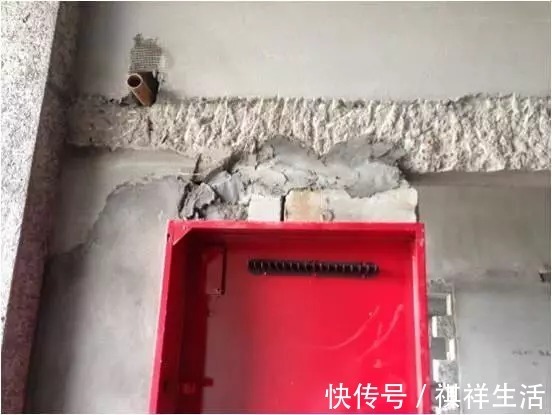

错误：消防箱无过梁


文章插图


错误：没过梁或支座长度只有100


文章插图


错：大于300洞口未设过梁


文章插图


错：电箱过梁支座长度不足300


文章插图


错误：没过梁或支座长度只有100
